适用于狭小空间的同轴组合低负荷滑轮

　　在桌面级小型自动化设备、创客DIY项目、教学实验装置这类安装空间局促、负载水平较低的传动场景中，常规标准滑轮往往因为安装尺寸冗余、适配轴径不匹配、组合安装需要额外定位结构等问题，难以满足紧凑布局的需求。这款定制化滑轮的设计，正是瞄准这类细分场景的实际痛点展开，从安装适配、组合使用、加工可行性多个维度做了针对性优化。

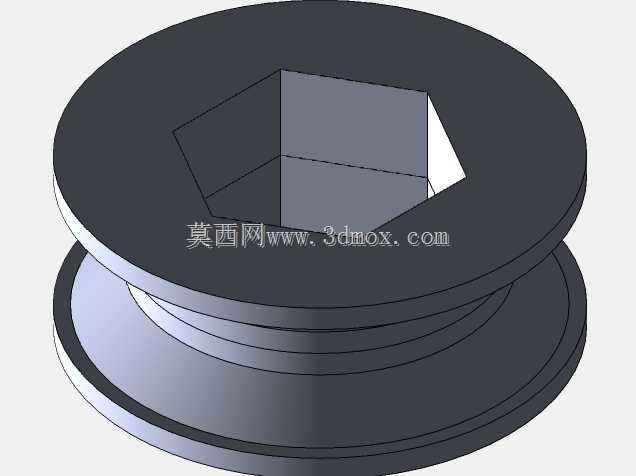

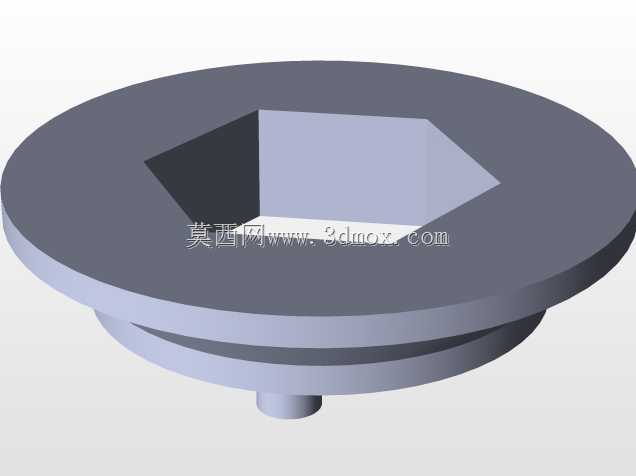

　　从结构细节来看，滑轮的轮槽采用了适配圆截面传动带的圆弧槽型，槽面做了均匀的圆角过渡，避免传动带运行过程中出现应力集中割损带体的问题，轮缘两侧的挡边高度经过反复校核，既能够保证传动带在正常运行、小幅偏摆的情况下不会出现脱槽问题，又不会因为挡边过高额外占用径向安装空间。轮毂部分直接集成了六角形轴孔，不需要额外加工键槽、加装紧定螺钉，直接适配标准1/2英寸六角轴，安装时只需要将滑轮推入对应轴段即可完成周向固定，轴向可以通过轴上的卡簧槽或者轴套做简单限位，大幅减少了装配环节的零件数量与操作步骤，非常适合需要快速组装、反复拆装调整的原型验证场景。

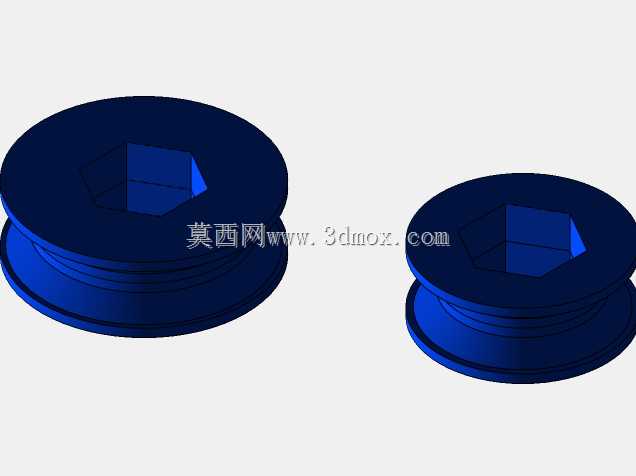

　　尺寸设计上提供了两种直径规格，分别对应3/4英寸与1英寸的轮径，两种规格的滑轮轮毂安装尺寸完全一致，能够直接同轴串接在同一根六角轴上使用。这种同轴组合的设计并非简单的尺寸叠加，而是通过不同轮径的配比，直接在单轴上形成带式减速的传动比，不需要额外加装减速箱、齿轮组等复杂传动部件，当传动带依次绕过两个同轴布置的不同直径滑轮，搭配对应布置的张紧轮与从动轮，就能在极小的安装空间内实现预设的减速传动效果，整套传动结构的厚度仅相当于两个单滑轮的叠加尺寸，径向尺寸也仅以大直径滑轮的轮缘为边界，对于安装空间的控制做到了极致。

　　设计过程中充分考虑了快速成型工艺的加工特性，整体结构没有倒扣、薄壁锐角等不利于3D打印或者简易数控加工的特征，所有竖直面都预留了合理的拔模斜度，受力部位比如轮毂与轮辐的连接位置做了均匀的圆角加强，既能够满足低负荷场景下的结构强度要求，又不会因为冗余的加强筋增加材料消耗与加工时长。实际使用场景中，这类滑轮可以应用在小型物料分拣线的轻载输送机构、教学用传动原理演示装置、创客制作的小型机器人行走机构、桌面级3D打印机的辅助送料结构等场景，因为不需要复杂的安装固定结构，即使是非机械专业的使用者，也能够快速完成组装调试。

　　需要注意的是，这款滑轮的设计定位是低负荷传动场景，轮体本身的结构强度没有按照重载传动做冗余设计，适用的传动带拉力、运行转速都控制在轻载范围内，选型时需要核对实际传动负载，避免在重载、高速工况下使用导致轮体开裂、轴孔磨损的问题。同轴安装时需要保证两个滑轮的端面贴合平整，避免出现偏斜导致传动带运行时出现异常磨损，轴孔与六角轴的配合公差采用了间隙适中的过渡配合，既能够保证安装时的顺畅度，又不会因为间隙过大出现传动晃动的问题。轮槽的尺寸经过适配校核，能够匹配市面上常见的圆形截面聚氨酯传动带，不需要定制特殊规格的传动带，进一步降低了整套传动结构的使用成本。
