FRC竞赛用斜角传动差速器安装模盒

　　在FRC机器人竞赛的紧凑机身设计场景中，传动系统的布局空间一直是结构工程师需要反复权衡的核心难点，尤其是差速器与斜角传动组件的集成安装，往往会因为标准零件的安装位不匹配、支撑结构冗余，挤占驱动轮、执行机构的布置空间，甚至影响整机的重心分布与动态稳定性。这款模盒斜面盒正是针对这一实际工程痛点开发的集成安装载体，可直接兼容Andymark与Vexpro系列标准传动零件，实现差速器与斜角传动系统的一体化集成安装，完全符合FRC赛事的器材合规要求，无需额外定制非标转接件即可完成传动链路的搭建。

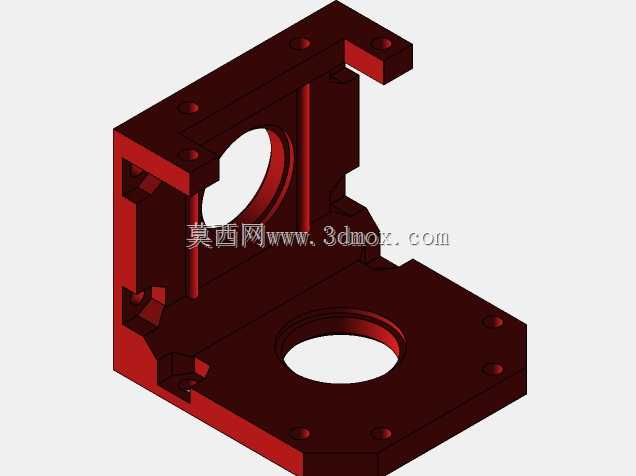

　　从实际使用场景来看，该组件主要服务于竞赛机器人的动力传输环节，当设计人员需要搭建WCD（West Coast Drive）西海岸驱动结构但机身内部空间不足时，可直接采用该模盒作为传动系统的承载基体，将差速器、斜角传动齿轮组统一安装在模盒内部的预设安装位上，省去单独设计传动支撑板、定位挡边的建模与加工周期，同时减少零散紧固件的使用数量，降低传动系统的装配累积误差。模盒整体采用L型直角布局结构，两个互相垂直的安装端面分别预留了圆形轴孔与阵列安装孔位，垂直方向的端面用于对接动力输入侧的驱动电机输出轴，水平方向的端面用于连接驱动轮轴的传动链路，两个轴孔的同轴度、端面垂直度均按照传动件的安装公差要求设计，可保证斜角齿轮啮合时的齿面接触面积符合传动效率要求，避免因安装偏差导致的齿轮偏磨、传动卡顿问题。

　　设计思路上，这款模盒没有采用传统传动箱体的全封闭结构，而是做了开放式的C型镂空设计，在保证结构刚性的前提下尽可能去除非受力区域的材料，既可以降低组件自身重量，适配竞赛机器人的重量限制要求，也能方便装配过程中观察齿轮啮合状态，后期维护时无需完全拆解模盒即可调整齿轮间隙、添加润滑脂。模盒的各个安装凸台都做了加厚处理，安装孔位采用沉孔设计，紧固件安装后不会突出安装端面，避免与周边的机架型材、电气线路产生干涉。两个互相垂直的安装面上的孔位均按照标准件的安装尺寸做了等距阵列，可适配不同规格的差速器支架、轴承座安装需求，无需重新打孔即可完成不同传动比组件的替换安装，提升整机设计的模块化程度。

　　从安装边界来看，模盒的直角外侧边可直接贴合铝型材机架的内角安装，两个安装端面的外缘均预留了足够的扳手操作空间，装配时可直接从外侧完成紧固件的锁紧操作，不需要在机架内部预留额外的操作空间。模盒内部的空腔尺寸完全匹配标准差速器与斜角齿轮组的外形轮廓，齿轮安装后与模盒内壁之间留有均匀的间隙，不会出现运动干涉，同时空腔的结构可对传动齿轮形成一定的防护，避免竞赛过程中场地的碎屑、线缆卷入齿轮啮合区域造成传动故障。需要注意的是，安装时需保证模盒的两个安装端面与机架的基准面完全贴合，可通过塞尺检查贴合间隙，避免因安装面倾斜导致的轴系同轴度偏差，日常维护时可通过镂空区域直接检查齿轮的磨损情况，无需拆解整个传动链路，大幅缩短赛事现场的故障排查与维修时间。
