大规格ModBox链条安装座结构设计

　　在FRC竞赛机器人的传动链路搭建场景里，这类大尺寸ModBox链条配套安装座，是多轴同步传动布局里的核心承载构件，日常应用多集中在竞赛机器人的动力传递区段、小型自动化输送线的张紧侧固定位，以及桌面级模块化传动实验台的轴系支撑位置，用来解决多轴平行布置时的同轴度保持、链条张紧力承载、轴系径向受力分散的实际工程问题。

　　从实际使用的功能特性来看，这款安装座允许所支撑的相邻传动轴保持6英寸的标准中心距，单块座体最多可同时容纳3根平行布置的传动轴，相邻轴的中心距严格控制在3英寸，完全匹配ModBox系列模块化传动组件的通用安装接口，能和同系列的张紧块、端盖、轴套等零件直接拼接组合，不需要额外做转接板的二次加工。座体侧面采用开放式的通槽设计，没有做封闭的箱型围挡，一方面是为了在链条安装、张紧度调整、日常维护检查的时候，不需要完全拆解整个传动箱就能直接操作，能大幅缩短设备调试和运维的时间；另一方面开放式结构也能给传动过程中的链条、链轮留出足够的散热空间，避免长时间高负载运行时，密闭空间里的润滑脂温度升高变稀，影响链条和轴承的使用寿命。

　　设计思路上，这款座体优先考虑了安装兼容性和结构刚性的平衡，轴承安装孔的孔径尺寸完全适配Andymark、Vexpro等厂商量产的1.125英寸法兰轴承，不需要对轴承外圈做额外的车削修配，压装的时候能直接通过孔位的台阶面实现轴承的轴向定位，省去了孔用挡圈的安装工序。所有螺栓过孔的尺寸统一适配10号规格，也就是3/16英寸直径的螺栓，孔位的排布完全遵循ModBox系列的通用安装孔距标准，不管是和铝型材框架固定，还是和其他ModBox组件拼接，都能直接对齐孔位，不需要现场配钻。考虑到3D打印加工的工艺特性，设计时特意把孔位的公差做了略微的收紧，打印成型后如果遇到螺栓穿入不畅、轴承压装过紧的情况，只需要用对应规格的钻头做简单的铰孔修正就能达到装配要求，避免了公差放太松导致的安装间隙过大、轴系晃动的问题。

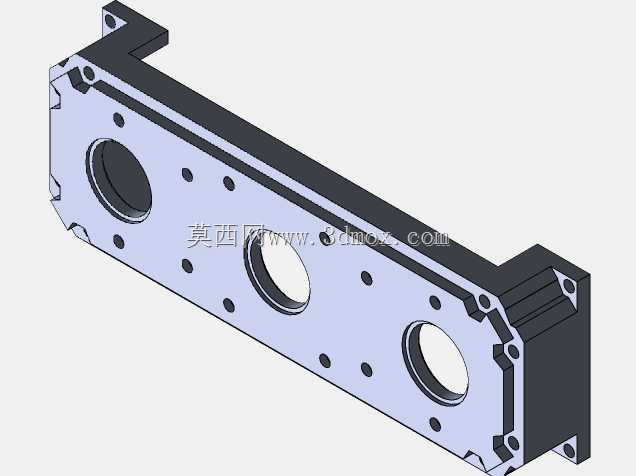

　　从外形尺寸和安装边界来看，整个座体为长条形板式结构，三个大直径轴承孔沿座体长度方向等距排布，每个轴承孔周围都均匀布置了对应的螺栓过孔，用来固定轴承外圈的压盖，座体两端带有向上弯折的安装翻边，翻边上的孔位用来把整个座体固定到设备的主框架上，翻边的高度刚好留出了链轮安装、链条绕行的空间，不会和链轮的齿顶、链条的链板发生运动干涉。安装的时候需要注意，座体的安装基准面要和传动轴的轴线保持垂直，固定螺栓要按照对角顺序逐步拧紧，避免座体受力不均产生形变，导致轴承孔的同轴度偏差，加剧传动轴的转动阻力和轴承磨损。如果是用在高负载的传动场景，还可以在座体的开放式侧面加装辅助的支撑肋板，进一步提升座体的抗弯折能力，避免链条张紧力过大导致座体两端向外张开，影响轴系的平行度。

　　在实际选型搭配的时候，这款安装座适合搭配0.25英寸节距的标准滚子链条使用，对应的链轮齿数可以根据传动比需求灵活选择，只要链轮的轮毂直径不超过轴承孔周围的凸台边界，就不会和座体发生干涉。如果需要调整轴系的中心距，也可以通过更换不同厚度的垫片，在座体和框架的安装面之间做微调，补偿链条磨损后产生的伸长量，不需要重新加工新的安装座，能有效降低备件的成本和加工周期。
