紧凑型WCD系统用FRC集成安装模块箱结构

　　在FRC机器人竞赛的紧凑型WCD系统搭建场景中，这类集成式模块箱是核心的安装承载单元，区别于传统分散式的安装支架，它将多类核心传动、控制元件的安装接口整合在单一箱式结构内，大幅缩减了传动链路的装配占用空间，适配赛事中对机器人整体尺寸有严格限制的搭建需求。从实际使用场景来看，该模块箱可同时兼容轴承、CIM类传动齿轮箱以及Victor SP电机控制器的安装，不需要额外设计转接板来匹配不同元件的安装孔位，在紧凑布局的WCD传动系统中，能够让动力输出端、传动减速端、控制端的相对位置保持固定，减少装配过程中的累计公差，避免传动过程中出现齿轮啮合错位、电机轴受力偏载的问题。

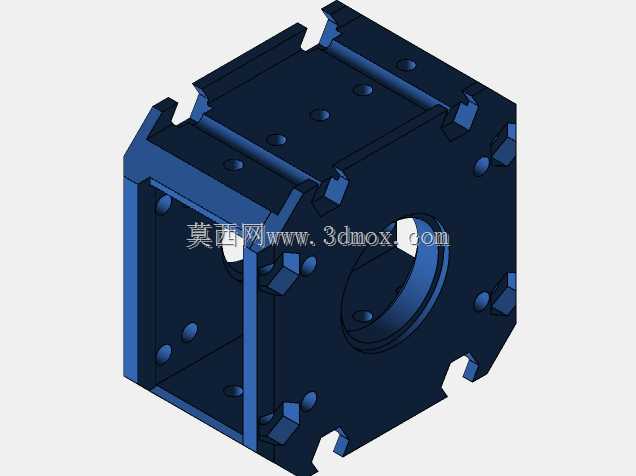

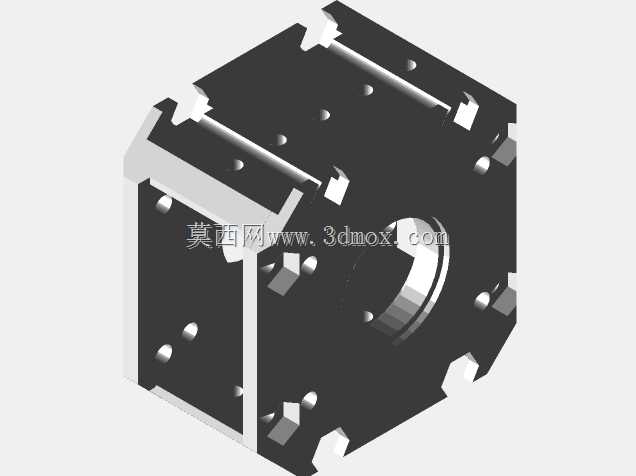

　　从结构设计思路来看，箱体采用框架式镂空结构而非封闭实体，一方面是为了在保证结构刚性的前提下尽可能降低自身重量，这对于对自重控制严苛的竞赛类机器人而言至关重要，每减少一克无效重量，都能为其他功能组件预留更多载重配额，同时也能提升机器人的动态响应速度；另一方面镂空结构可以为安装在内部的电机控制器、传动部件提供充足的散热空间，避免长时间高负载运行时热量在封闭空间内积聚，导致电子元件过热降频或者传动部件润滑失效。箱体的各个安装面都预留了标准化的安装凸台与定位孔位，轴承安装位设计有同轴度定位止口，能够保证轴承装入后与箱体基准面的垂直度，避免传动轴转动时出现径向跳动；齿轮箱的安装孔位采用对称布局，可根据实际传动布局需求选择左侧或者右侧安装，适配不同的轮系布置方案；电机控制器的安装位预留了走线缺口，方便动力线与信号线的规整排布，避免线路与运动部件发生干涉。

　　在安装边界方面，箱体的外部轮廓做了统一的切边与定位卡槽设计，能够直接卡入3739规格的ModBox生产线型材框架内，不需要额外设计锁紧结构就可以实现快速定位，卡槽的尺寸公差控制在合理范围内，既保证安装时能够顺利推入，又不会出现装配后松旷晃动的问题。箱体的各个边角位置都做了避让缺口，避免在框架内安装时与相邻的其他模块发生结构干涉，同时这些缺口也可以作为捆扎带的固定位，用于整理固定外露的线路。箱体壁上的凸点结构并非装饰设计，而是用于增强薄壁结构的刚性，避免在传动部件运行产生的振动下，箱体壁出现共振形变，影响传动精度。

　　从实际装配逻辑来看，使用该模块箱进行系统搭建时，可以先在箱体外完成轴承、齿轮箱、电机控制器的预装与调试，确认传动顺畅、控制器接线无误后，再将整个模块整体装入框架内，大幅提升装配与调试的效率，也方便后期的维护更换，当某一部件出现故障时，不需要拆解整个机器人的传动链路，只需要将对应模块箱拆下即可完成检修更换。这种模块化的设计思路也符合当前竞赛机器人快速迭代、快速调整的需求，参赛队伍可以根据不同赛事任务的需求，快速更换搭载不同传动比齿轮箱、不同功率电机的模块箱，不需要重新设计整个底盘的安装结构，缩短方案调整的周期。

　　在结构强度校核层面，箱体的壁厚经过针对性优化，在轴承、齿轮箱这类受力较大的安装位置，局部做了加厚处理，能够承受传动过程中产生的径向与轴向载荷，避免安装位出现开裂变形；而在控制器安装这类受力较小的区域，适当减薄壁厚来控制整体重量，实现强度与重量的最优平衡。箱体表面的安装孔位都做了沉头设计，安装螺丝后螺丝头部不会突出箱体表面，避免与其他部件发生刮蹭，也让整体外观更加规整。
