深空探测机器人轻量化传动安装基板

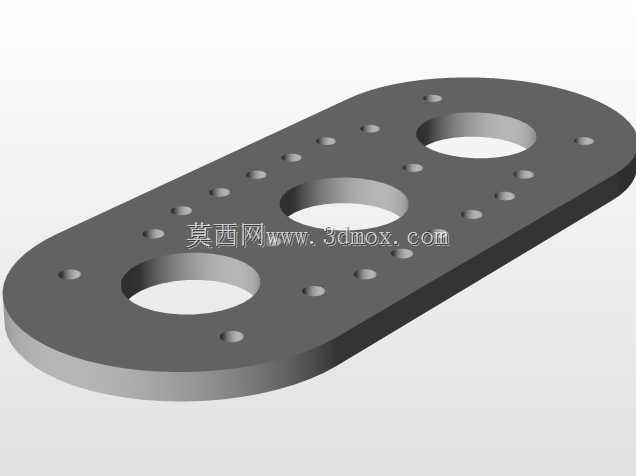

　　这款传动安装基板主要面向深空探测类移动机器人的轮组传动系统设计，作为行星齿轮传动组的核心承载安装构件，需要同时满足多组传动齿轮轴的定位支撑、轮组驱动模块的集成安装、整体结构轻量化减重三类核心需求，适配深空探测任务中载荷重量严格受限、外部环境温差大、冲击载荷无规律的实际工况。从结构布局来看，基板采用一体化镂空式设计，三个不同直径的轴承安装孔分别对应输入轴、中间惰轮轴、输出轮轴的安装位，孔位同轴度公差控制在0.02mm以内，确保齿轮啮合间隙均匀，避免深空低温环境下构件形变导致的传动卡滞。基板上的安装孔位采用沉头设计，所有紧固螺栓安装后端面不超出基板平面，避免与周边轮组线束、防护外壳产生运动干涉，

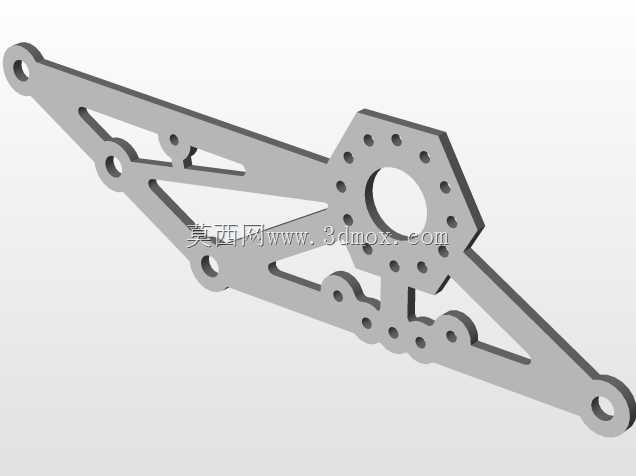

　　安装孔的分布间距严格匹配标准轮组驱动模块的安装边界，可直接适配现有成熟驱动组件的快速装配，无需额外加工转接件。结构加强筋的布局完全贴合传动过程中的受力路径，从输入轴安装位向输出轴安装位呈放射状分布，在去除60%以上非受力区域材料的前提下，整体结构刚性较同尺寸实心基板仅下降8%，既满足发射阶段的过载冲击承载要求，也能适应探测行进过程中跨越障碍时的交变载荷冲击。基板的三个延伸安装臂分别对应悬架连接位、编码器安装位、走线固定位，每个臂端的定位孔都设计有防转切面，避免装配过程中构件错位导致的传动精度偏差，臂身的镂空槽同时兼顾减重与线束走线功能，驱动电机的动力线、编码器信号线可直接穿过镂空槽规整排布，避免外部极端环境对线束的磨损。

　　在实际应用场景中，这类基板不需要额外做表面防腐处理，构件本身的加工精度即可满足真空环境下的使用要求，安装时只需将各齿轮轴压入对应轴承位，依次固定驱动电机、轮组连接法兰即可完成传动模块的整体装配，后期维护时可直接将整个传动模块从悬架上拆下，无需拆解基板上的齿轮组件，大幅降低深空探测任务中的设备维护难度。基板的整体外形轮廓完全避让轮组的转动边界，最外侧边缘与轮胎内壁的间隙控制在5mm以上，即使在极端低温下构件产生微量收缩形变，也不会与运动的轮胎部件产生摩擦。所有边角位置都做了R2以上的圆角过渡，避免应力集中导致的构件断裂，同时也防止装配过程中尖锐边角割伤操作人员或损坏线束保护层。从传动匹配性来看，基板上的轴承安装孔深度统一设计为8mm，

　　可适配同规格的深沟球轴承与角接触轴承，根据不同载荷需求灵活更换轴承类型，不需要重新加工基板即可覆盖不同负载等级的探测机器人使用需求，基板的厚度统一为6mm，采用高强度铝合金加工成型，整体重量控制在120g以内，相比传统钢制安装基板减重超过70%，完全符合深空探测任务对载荷重量的严苛要求。
