模块化多孔兼容式方形安装基座结构

　　在非标自动化产线搭建、桌面级实验装置组装、小型功能模组集成的场景里，这类方形多孔安装基座是非常实用的基础承载构件。不同于定制化焊接的一体式机架，这类构件的核心设计逻辑是最大化安装自由度，让使用者可以根据实际排布需求，在多个立面灵活搭载不同的功能部件，不用额外打孔做二次加工，也不用为了适配安装位置重新裁切型材、调整机架尺寸。

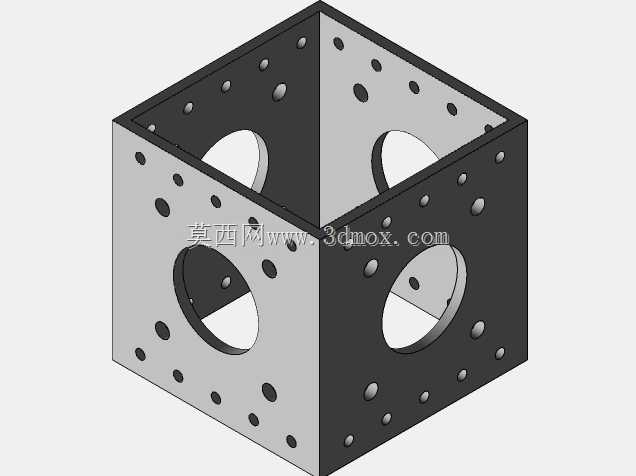

　　从结构本身来看，整体采用正六面体框架式设计，六个立面均做了镂空减重处理，每个立面中心预留大尺寸圆形过孔，孔周与立面边缘区域均匀排布多组标准规格的安装小孔，小孔的孔位间距、螺纹规格都做了统一化设计，保证不同批次、不同功能的配套组件都能直接对位安装。中心的大尺寸过孔一方面可以减轻构件自身重量，降低整体模组的负载压力，另一方面可以作为走线通道、传动轴穿设通道或者流体管路的穿行空间，避免管线外露在构件外侧造成剐蹭、干涉，也能让整体集成后的设备外观更规整。

　　做结构设计的时候，这类基座的壁厚取值需要兼顾刚性与重量，通常会根据搭载部件的总重量做对应调整，常规桌面级应用的壁厚在3-5mm区间即可满足负载要求，如果是搭载较重的驱动部件、传动组件，可以适当增加壁厚或者在立面内侧增设加强筋，避免长期负载下出现立面变形、安装孔位错位的问题。安装孔的排布采用矩阵式布局，相邻孔位的中心距保持统一标准，不管是在立面的哪个位置安装组件，都能找到对应的固定点位，不需要额外做转接板来适配孔位，大幅减少组装时的辅助零件数量。

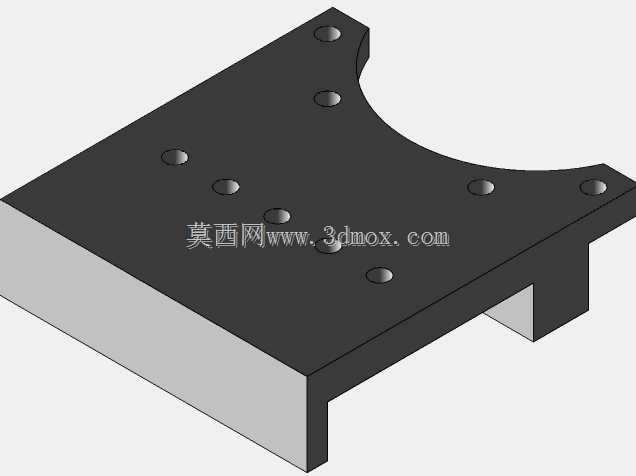

　　这类基座的安装边界非常灵活，既可以单个作为独立的承载底座，在底部安装脚轮或者调平地脚，作为小型实验装置的独立机架使用；也可以多个基座串联拼接，通过立面的安装孔用螺栓直接锁紧，扩展成更长的框架结构，适配更长尺寸的传动组件或者多工位的功能模组。因为所有配套组件都和旧系列产品做了兼容设计，不同时期采购的功能部件都可以互换安装，比如在某一个立面安装驱动电机、相邻立面安装齿轮传动组件、对立面安装线路接线座，剩下的立面可以根据后续功能升级需求，随时加装传感器、执行器或者辅助工装，不用更换整个基座框架，只需要调整对应立面的安装部件即可完成功能迭代。

　　在实际应用中，这类基座常用来搭建小型齿轮传动测试台、桌面级机械臂的固定底座、小型电控组件的集成安装箱，也可以作为模块化生产线的单元节点，在每个节点上搭载对应的加工、检测、传送组件，快速拼接成适配不同生产需求的临时产线。因为所有安装孔位都是预加工完成的，现场组装的时候只需要按照排布需求用螺栓锁紧对应部件即可，不需要现场做钻孔、焊接等加工工序，大幅缩短设备搭建的周期，也降低了现场加工带来的精度误差。

　　设计这类构件的时候，需要重点关注每个立面安装孔的位置度公差，保证不同立面拼接的时候孔位能够精准对位，不会出现螺栓无法穿入的问题；同时中心大孔的边缘需要做倒角处理，避免穿行管线或者轴件的时候被锐边划伤；构件的所有外棱边都做倒钝处理，避免组装调试的时候划伤操作人员。框架内部的边角位置可以预留少量的冗余空间，方便在内部布置少量的接线端子或者小型控制元件，进一步提升空间利用率。

　　和传统的铝型材搭建的框架相比，这种一体式的方形基座刚性更好，不会出现型材拼接处的松动问题，整体的抗震性能更优，适合搭载有振动的驱动部件或者需要高精度定位的检测组件；同时因为是一体化结构，组装完成后的整体形位精度更高，各个立面的垂直度、平面度都能得到很好的保证，不需要反复调整拼接精度就能满足使用要求。
