FRC竞赛用双电机模块化绞车提升装置

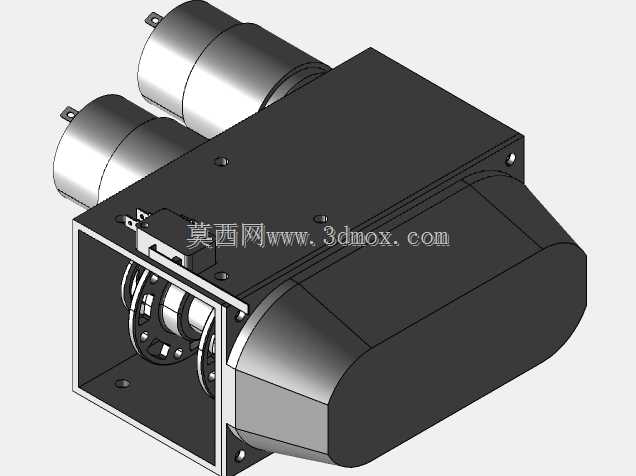

　　在青少年机器人竞技赛事的机械结构选型中，负载提升类机构的可靠性、响应速度一直是决定队伍赛场表现的核心要素，这套双电机驱动的模块化绞车，正是针对FRC赛事中短行程大负载快速提升的需求开发的专用执行机构。从实际赛场工况来看，FRC赛事的提升任务往往要求机构在数秒内完成上百磅负载的数十英寸抬升，过程中还要应对赛场碰撞带来的侧向冲击、启停瞬间的动载冲击，传统单电机绞车要么输出扭矩不足导致提升速度慢，要么结构集成度差，占用机器人上部过多安装空间，挤占其他功能机构的布置位置。这套绞车在设计之初就把模块化集成作为核心思路，将动力单元、传动结构、卷筒组件全部整合在统一的箱型安装基座内，不需要额外搭建支撑框架，

　　直接通过基座上的预制安装孔就能固定在机器人的3英寸箱型铝管框架上，大幅减少现场装配的调试工作量。动力端采用两台RS775Pro电机并行输出的方案，相比单电机搭配大减速比的结构，双电机布局可以在保证总输出扭矩满足负载要求的前提下，降低单台电机的峰值负载，延长电机在赛事高强度使用下的寿命，同时双电机对称布置在基座一侧，让整体机构的重心更贴近安装面，减少机器人运行过程中机构晃动带来的重心偏移。传动部分采用VexPro标准组件搭建，设计时特意将大部分需要精密加工的配合结构都集成在基座的箱型壳体内部，外部仅预留卷筒出绳位置和电机安装接口，加工时只需要在配套的箱型管上完成对应安装孔的铣削即可，不需要复杂的五轴加工工序，

　　普通队伍的机加工设备就能完成制作。卷筒部分的设计充分考虑了赛事常用的尼龙棘轮带适配性，结构上预留了棘轮带的固定槽位，安装时只需要在卷筒和对应安装带上加工10-32规格的螺纹孔，搭配带垫圈的螺钉就能完成棘轮带的固定，不需要额外定制专用的连接紧固件，降低备件采购的复杂度。从安装边界来看，整个机构的外形轮廓完全适配3英寸箱型管的安装尺寸，突出安装面的部分做了圆弧过渡处理，避免赛事中机构棱角剐蹭场地设施或者对方机器人造成结构损坏，卷筒的出绳角度经过反复校核，在全行程提升过程中绳索不会与基座边缘发生摩擦，减少绳索磨损带来的断裂风险。实际使用中，这套绞车的提升节奏完全匹配赛事的任务时间窗口，

　　双电机的冗余设计也能避免单台电机故障导致整个提升功能失效，模块化的结构还支持队伍根据自身机器人的布局需求，调整电机的安装朝向和出绳方向，不需要重新加工核心基座零件，适配不同的机器人整体架构。在结构强度校核阶段，设计团队针对提升瞬间的动载系数做了冗余计算，基座的壁厚选择、安装孔的间距设置都经过了满载冲击测试，即使在提升过程中发生机器人碰撞、负载瞬间晃动的情况，机构也不会出现安装孔开裂、基座变形的问题。绳索的排布结构做了限位设计，卷筒收绳时绳索会整齐排列在卷筒容绳槽内，不会出现乱绳、卡绳的问题，保证每次提升动作的行程一致性，避免赛场中因为绳索卡滞导致的任务失败。对于参赛队伍的结构设计人员来说，这套绞车的三维模型可以直接导入自身的机器人整体装配中，提前校验安装干涉、重心分布、绳索走线路径，减少实物装配时的反复调整工作量，模型中预留的所有安装接口尺寸都与市售标准件完全匹配，不需要二次修改尺寸就能直接生成加工图纸用于零件制作。
