阶梯式弹珠循环转运木质玩具结构

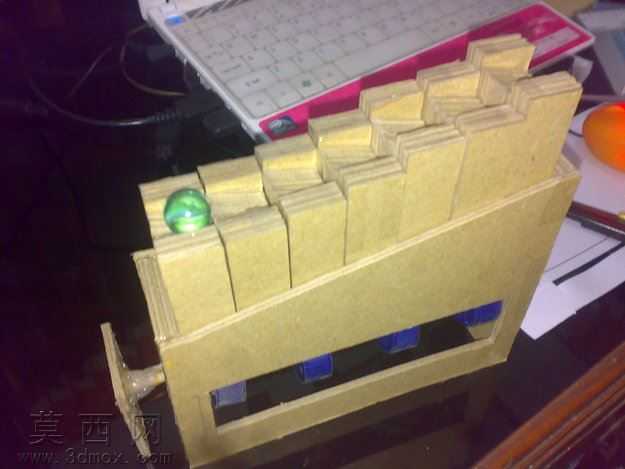

本作品为趣味机械类木质玩具结构，采用三维建模软件完成全参数化设计，整体以阶梯式抬升结构为核心，实现弹珠的循环转运效果。建模阶段首先完成整体机架的轮廓搭建，以倾斜式底座作为承载主体，底座预留传动组件的安装空位，保证后续手摇驱动结构的装配精度。阶梯抬升模块采用分层式隔板设计，每一级隔板的抬升高度、倾斜角度均经过反复参数调试，确保弹珠能够在隔板抬升过程中稳定停留，不会出现滑落、卡滞的问题，相邻隔板的间隙严格匹配弹珠直径，既保证抬升动作的连贯性，也避免弹珠在运动过程中脱出轨道。驱动部分采用手摇曲柄结构，建模时对曲柄的旋转半径、连杆传动的行程做了精准约束，通过连杆带动阶梯隔板做周期性的抬升-回落循环运动，将手摇的旋转运动转化为阶梯的直线往复抬升动作，传动路径无冗余结构，手动驱动时阻力均匀，操作手感顺滑。材质渲染阶段模拟高密度纤维板的哑光木质质感，对板材的切割边缘做轻微的倒角处理，还原手工木质拼装玩具的真实视觉效果，弹珠部分采用高反光玻璃材质，与哑光木质结构形成鲜明的视觉对比，突出弹珠在结构中的运动轨迹。设计思路围绕低成本趣味科普展开，整体结构无需复杂电子元件，仅通过纯机械传动即可实现弹珠从低位到高位的自动抬升，抬升到位后弹珠可沿顶部倾斜轨道滑落回初始低位，形成完整的循环运动回路，既可以作为机械传动原理的科普演示教具，也可作为拼装类益智玩具，让使用者在组装过程中理解连杆传动、阶梯抬升的机械原理，所有零部件的建模均考虑了实际加工的可行性，板材厚度统一适配常见激光切割加工参数，无需特殊工艺即可完成实物制作，装配环节无复杂紧固件，可通过插接配合完成整体组装，降低制作门槛。
