球头销钻孔定位工装夹具结构设计

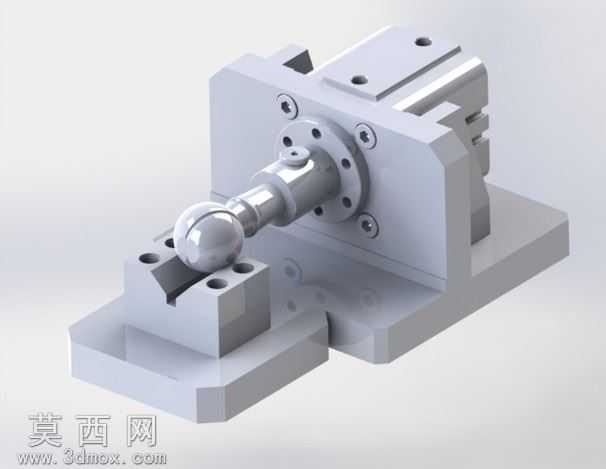

本作品为球头销钻孔加工专用工装夹具，整体采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工工装的设计规范，对所有配合面、定位基准、公差预留位置都做了精准的特征还原。模型整体采用合金钢材质预设，渲染阶段为金属部件赋予了哑光银灰色金属质感，对底座、定位块、夹紧座、法兰连接座等不同功能部件做了细微的材质区分，通过柔和的环境光打光凸显各部件的棱角与装配关系，清晰呈现工装的整体装配逻辑。结构上，夹具采用分体式装配设计，底部为带安装槽的方形底座，可直接固定在钻床工作台面上；前端设置V型定位块，用于承托球头销的球头端，V型面的角度与球头尺寸做了匹配设计，保证工件放置后径向定位精准；后端设置带法兰盘的轴向定位夹紧座，中心轴孔与球头销的杆部适配，法兰盘通过内六角螺栓与夹紧座主体锁紧，实现工件的轴向定位与夹紧，避免钻孔过程中工件出现轴向窜动或径向偏移。设计思路围绕球头销钻孔工序的加工需求展开，重点保证定位精度与装夹便捷性，定位基准与工件的设计基准重合，有效减少基准不重合误差；夹紧力的作用点设置在工件刚性较好的杆部位置，避免夹紧力导致工件变形；整体结构拆装方便，工件装卸步骤简单，可有效提升该工序的加工效率，同时夹具的易损部件均采用可更换设计，后期维护成本较低。建模过程中对所有螺栓孔、定位槽、配合轴径都做了参数化关联，可根据不同规格的球头销尺寸快速调整对应参数，生成适配不同工件的夹具模型，具备较好的通用性拓展空间。
