电单车转向系统三角连接支架结构

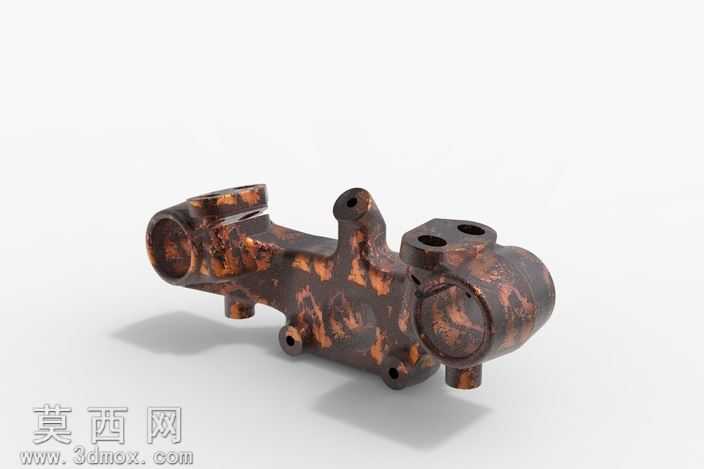

本模型为电单车转向系统配套的三角连接支架，建模过程严格遵循实体零件的真实尺寸比例，以通用三维建模软件完成全参数化构建，首先通过草绘绘制三个连接套筒的中心定位基准，依据三角稳定结构的力学特性确定三个连接点位的相对位置，保证安装后各部件的同轴度与装配公差符合实际生产要求。建模时优先采用拉伸、切除、倒角等基础特征完成主体结构搭建，针对支架上的夹紧开槽结构，通过对称切除特征实现缝隙的精准控制，对应开槽位置的螺栓过孔采用同轴心打孔特征完成，保证孔位与开槽面的垂直精度，避免装配时出现螺栓卡滞的问题。模型的三个连接套筒分别对应车把立管、前叉立管与加强拉杆的安装位，每个套筒的内径、壁厚尺寸均参考通用电单车的标准管径设置，套筒外侧的夹紧凸耳结构做了圆角过渡处理，既避免应力集中导致的零件断裂，也还原了铸造零件的真实工艺特征。材质渲染阶段选用铸钢材质效果，调整材质的粗糙度、金属度参数还原铸铁毛坯件的哑光磨砂质感，添加柔和的环境光与定向投影，清晰呈现支架表面的结构起伏与棱角过渡，同时对零件的棱边做了微小的圆角处理，还原铸造工艺自然形成的倒角特征，避免模型出现过于锐利的虚假棱角。结构设计上充分利用三角形的稳定力学特性，三个连接点位形成稳定的三角支撑结构，相比单臂连接结构可大幅提升转向系统的抗扭强度，减少骑行过程中车把晃动的问题，夹紧开槽的设计可通过螺栓锁紧实现套筒与管件的过盈配合，保证连接牢固无松动，同时方便后期的拆装维护。建模过程中对所有非配合面做了简化处理，在保证结构完整还原的前提下控制模型的面数，既满足装配仿真、结构受力分析的使用需求，也可用于产品展示、装配教学等场景，模型的所有特征均保留完整建模历史，可根据不同车型的管径、安装角度需求快速调整参数，适配不同型号电单车的转向系统设计。
