轮式消防灭火作业机器人结构设计

　　这款轮式消防灭火作业机器人的结构设计，核心围绕狭小空间火情处置的实际作业需求展开，区别于大型重型消防机器人的重载定位，该款设备主打轻量化、高通过性的作业属性，适配仓储货架间隙、老旧小区楼道、地下管廊、小型生产车间等大型消防装备无法顺利进入的场景，可替代消防人员进入高温、浓烟、有毒有害的危险火情区域，完成近距离灭火剂喷射、火情侦察、现场环境参数回传等作业任务，降低一线消防人员的作业风险。

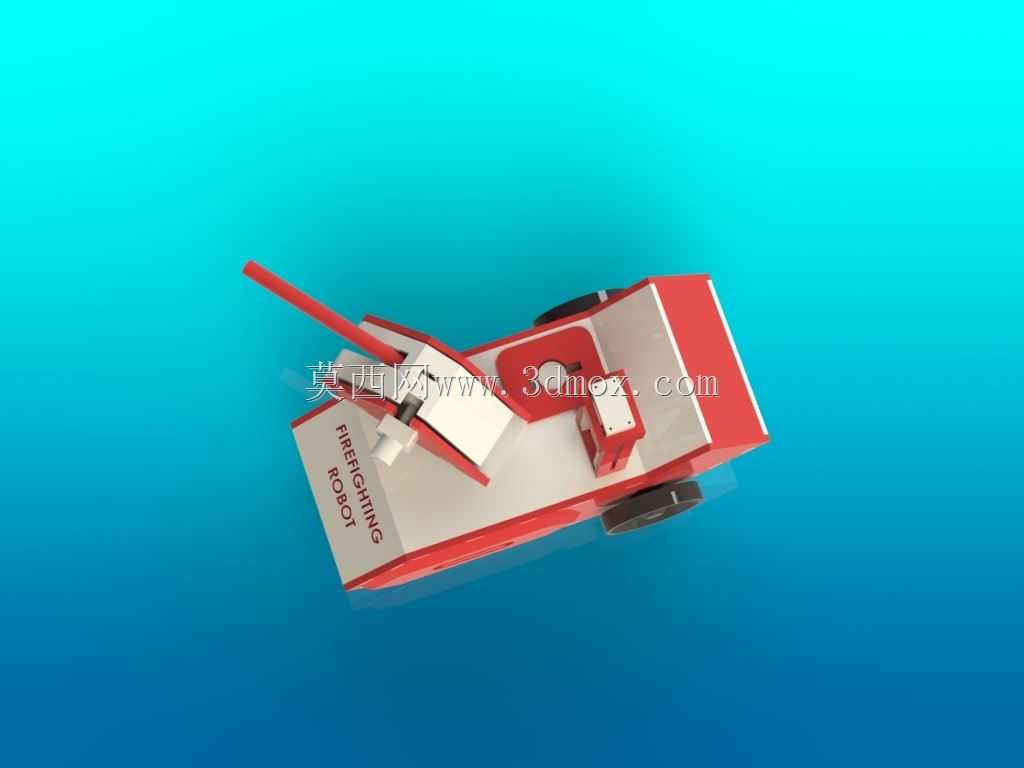

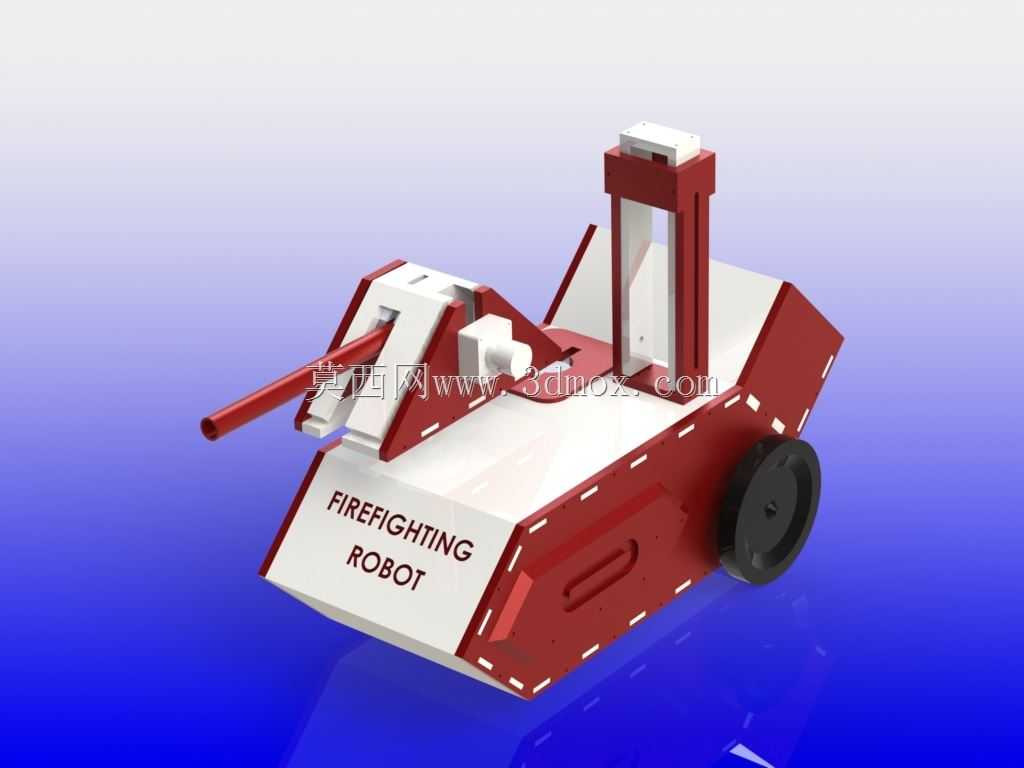

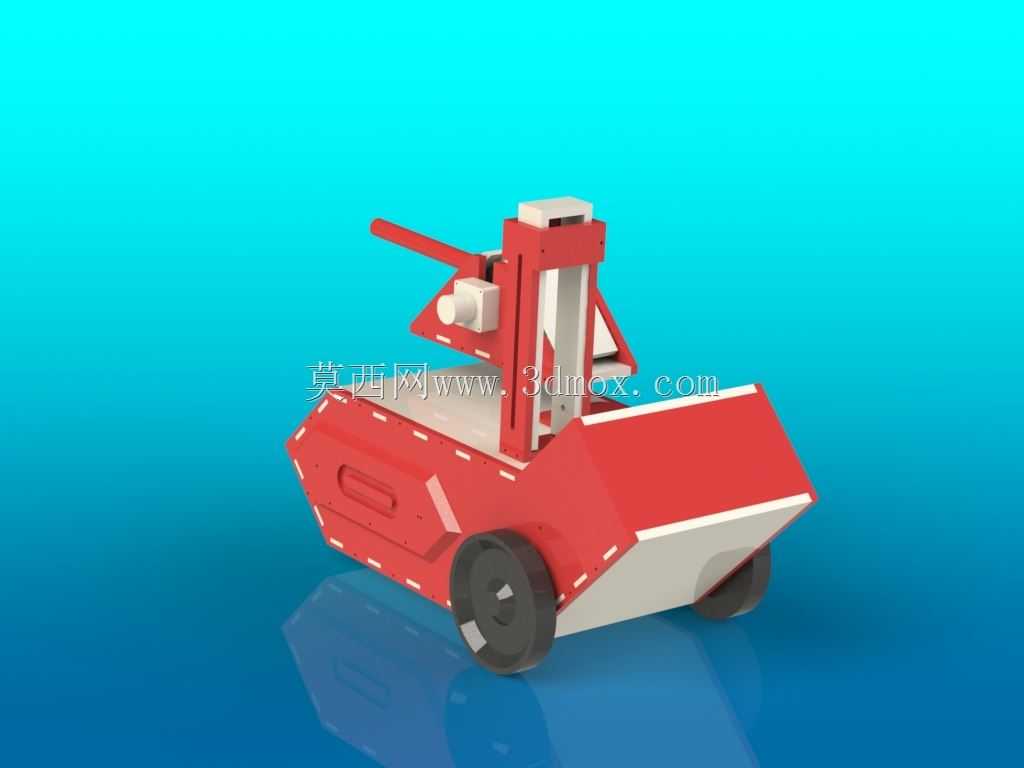

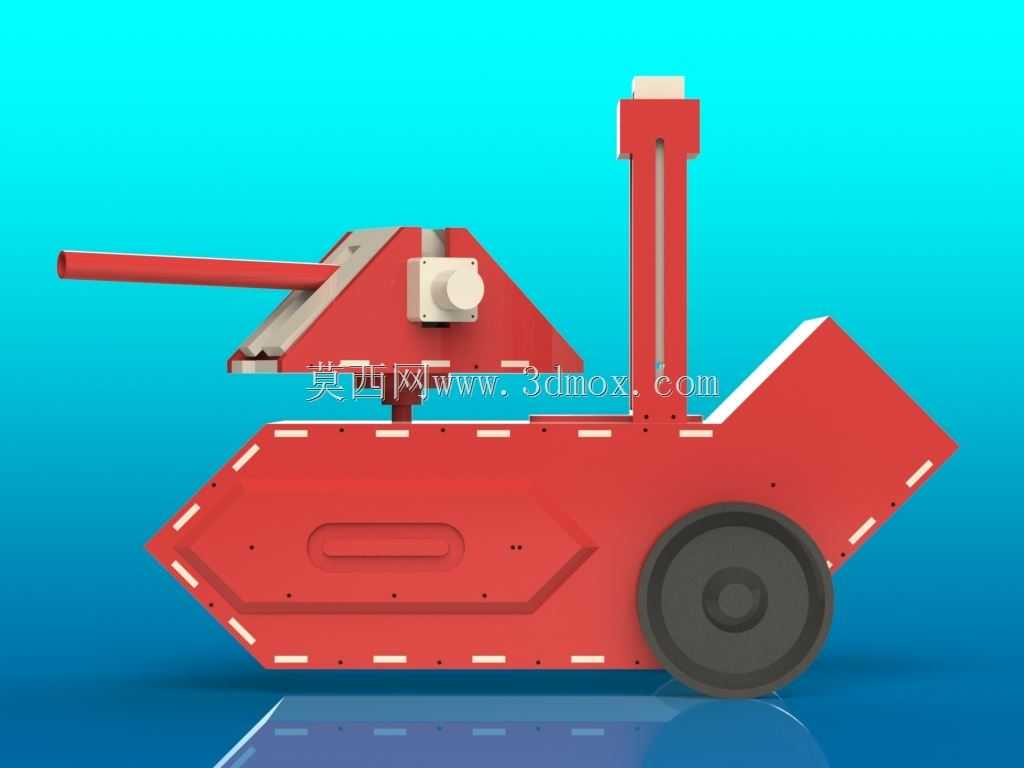

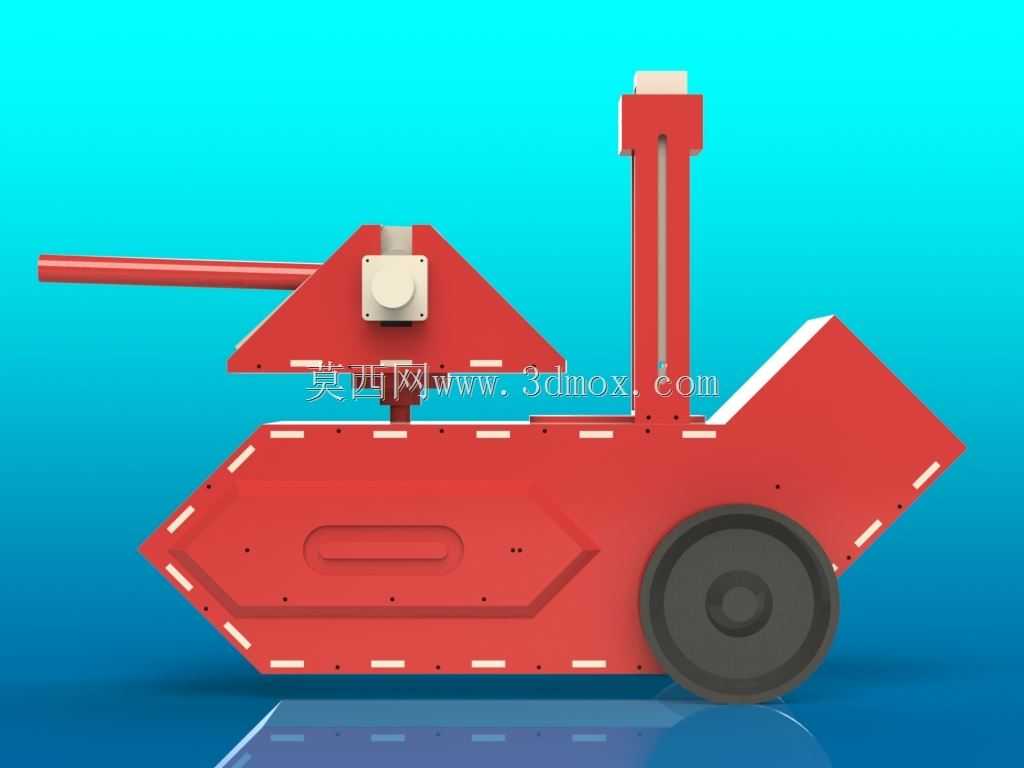

　　从底盘结构设计来看，该设备采用单轮单侧外露的轮式移动方案，底盘主体采用上窄下宽的楔形截面设计，重心整体下沉至轮轴中心以下位置，可保证在30度以内的坡道、存在散落杂物的不平整地面行驶时不发生侧翻，底盘外壳采用斜向拼接的钣金结构，所有边角均做45度倒角过渡处理，避免在狭窄空间穿行时勾挂线缆、杂物，外壳表面预留的条状凹槽为散热通风格栅，可在高温作业环境下为内部的电池组、驱动控制模块提供对流散热通道，避免核心元器件因环境温度过高触发过热保护。底盘的轮距与轴距参数经过反复校核，轮距控制在设备主体宽度的90%左右，轴距匹配整体长度的60%，保证最小转弯半径可控制在0.8米以内，可在宽度1.2米的狭窄通道内完成原地转向动作，适配绝大多数狭小作业场景的通行边界要求。

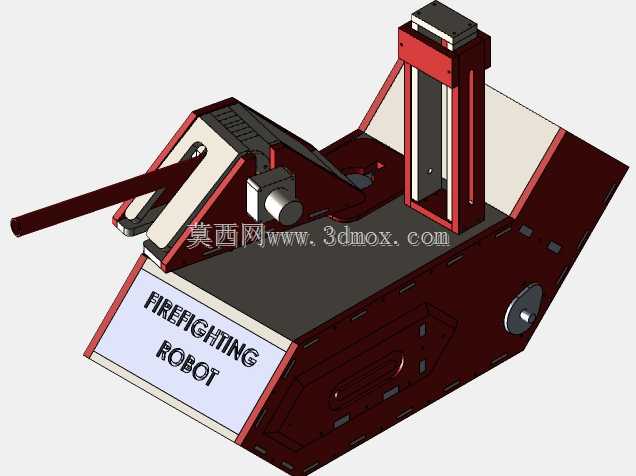

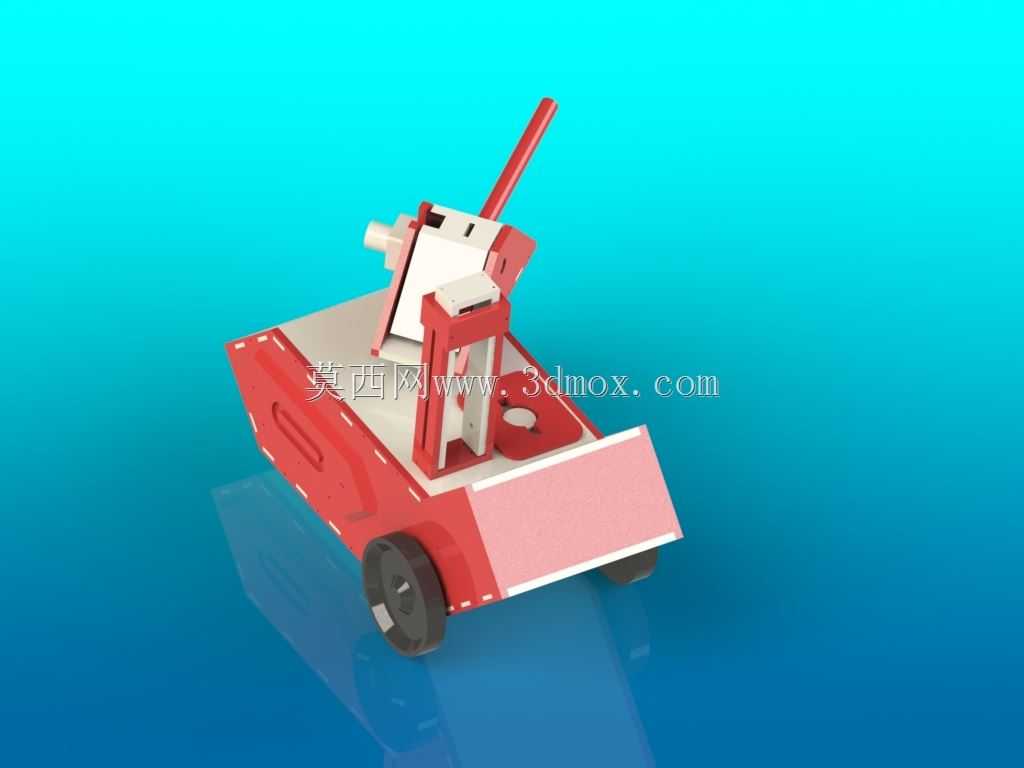

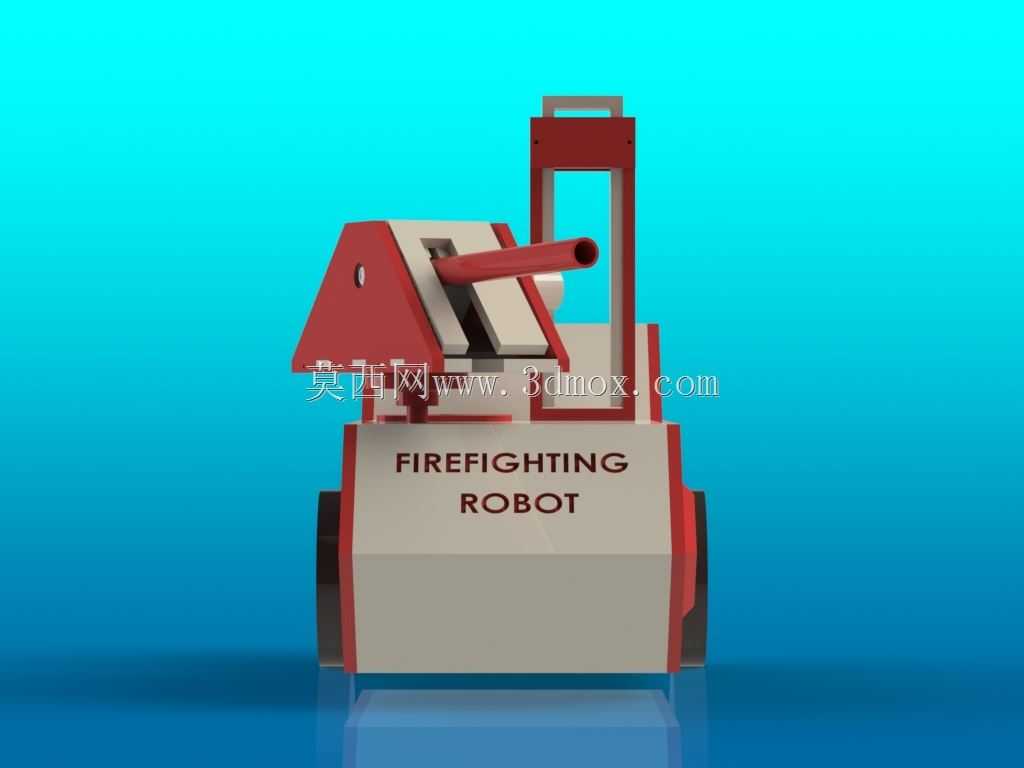

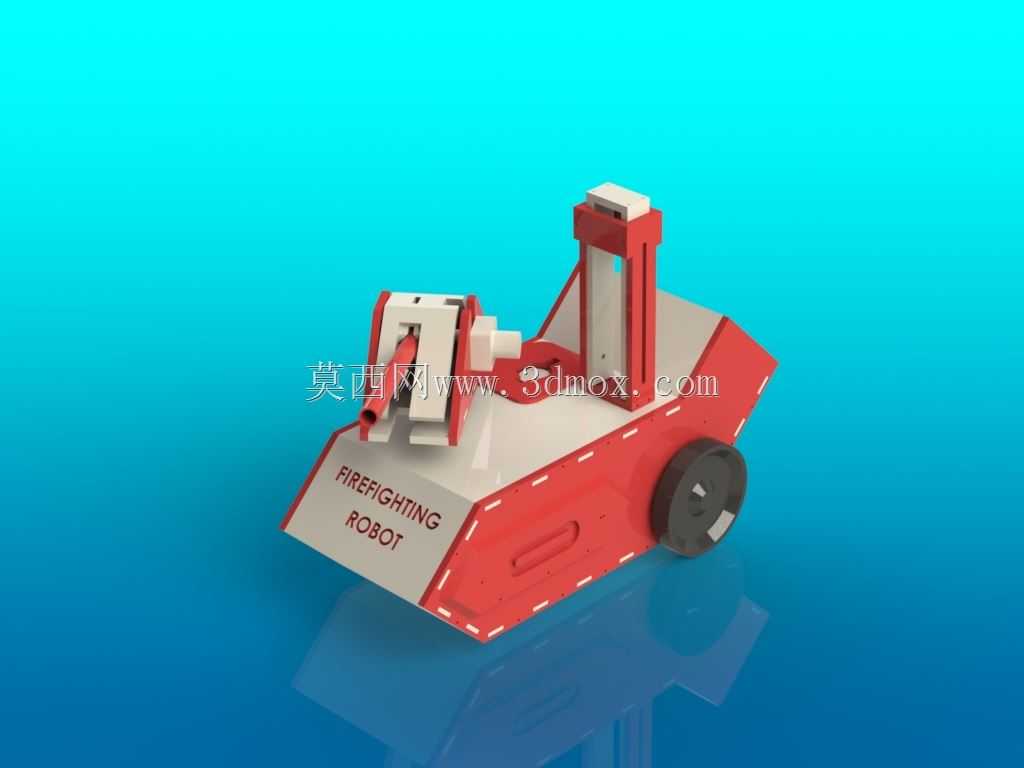

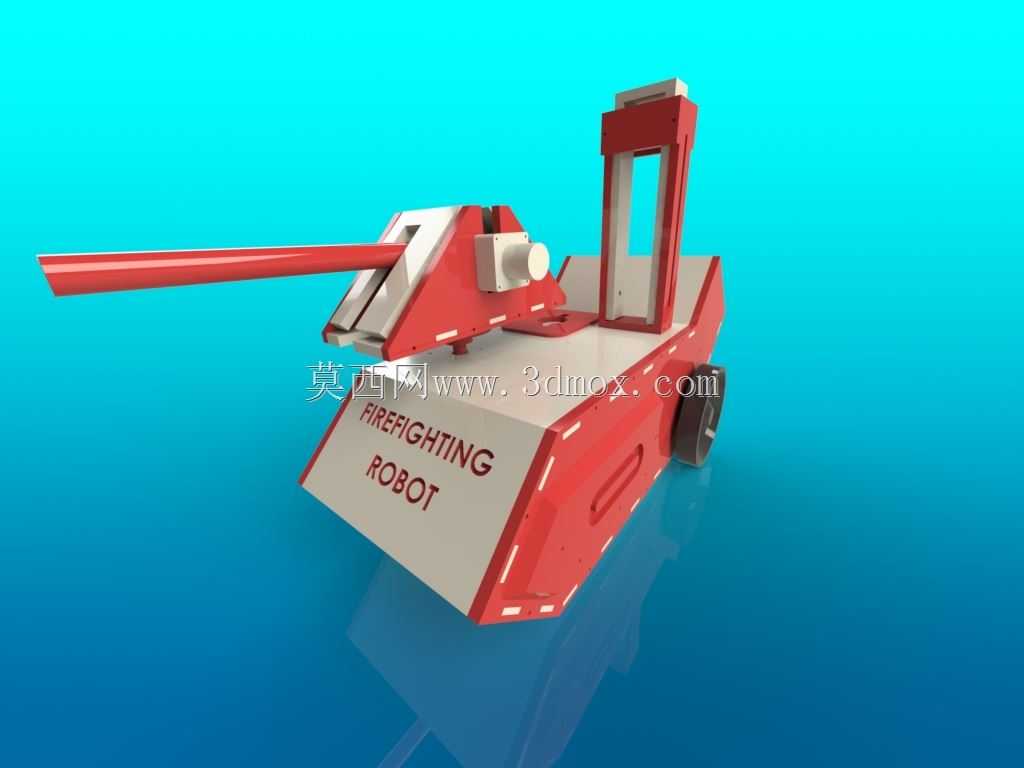

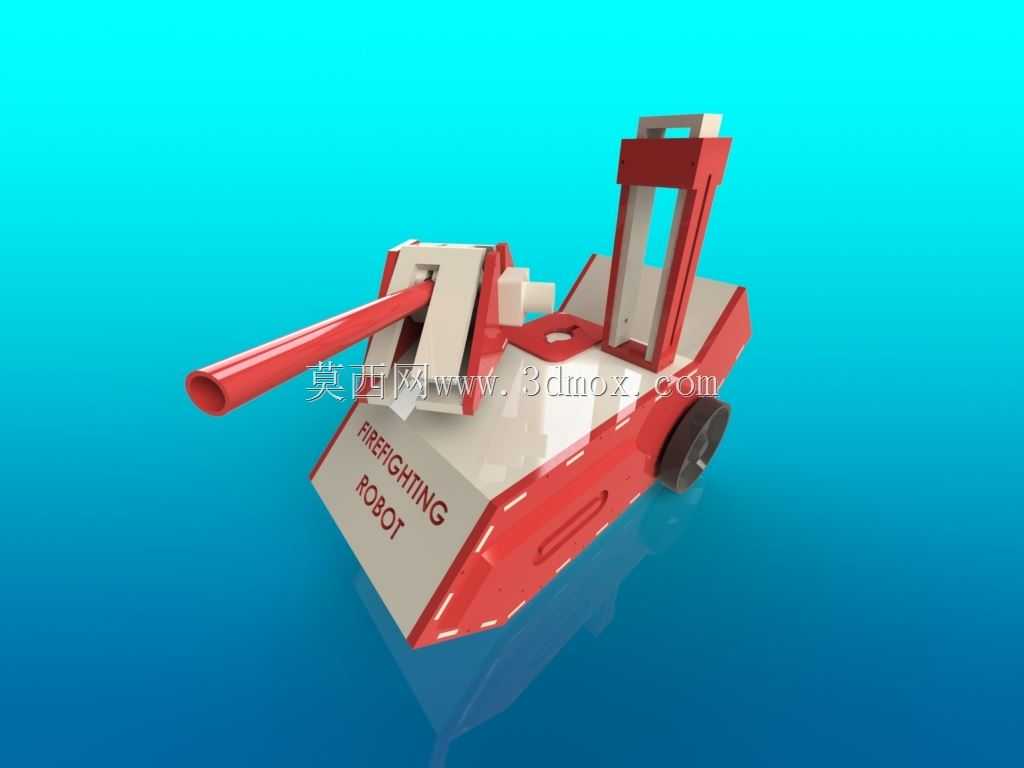

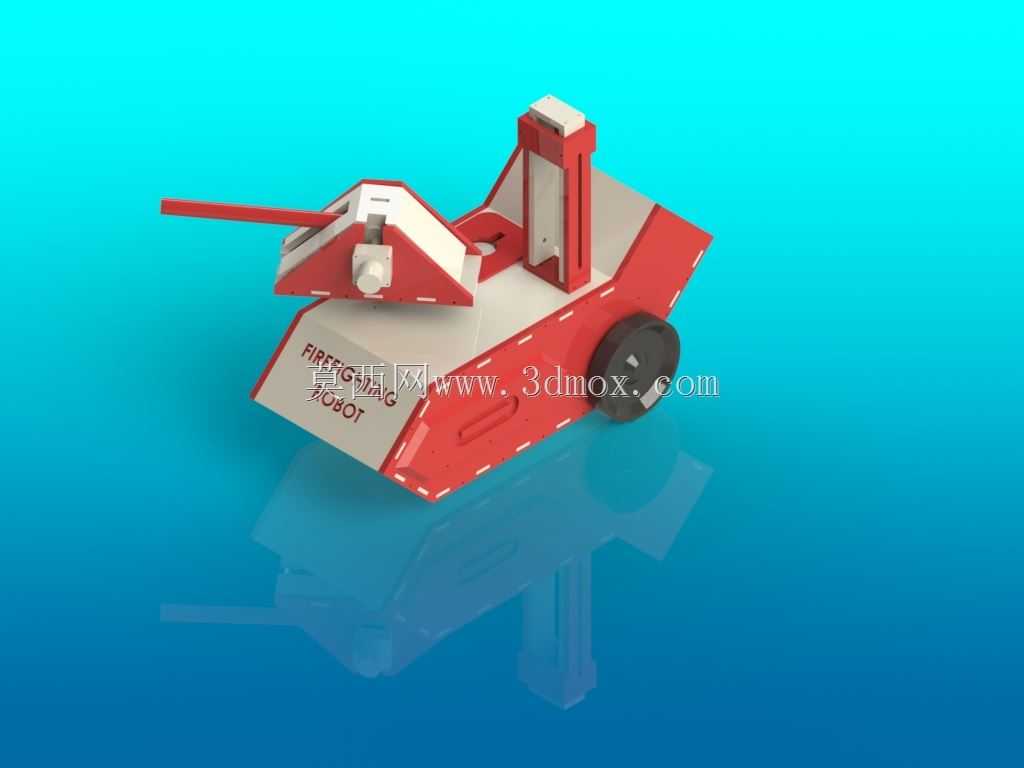

　　设备上部的作业执行机构采用双模块布局，前部为灭火剂喷射炮管结构，炮管采用俯仰角度可调的铰接设计，可通过内部的舵机结构实现-10度到45度的俯仰角度调节，覆盖从地面阴燃火到2米高度范围内立体火情的喷射需求，炮管根部预留的快接接口可适配水基灭火剂、干粉灭火剂等不同类型的灭火剂输送管路，无需额外改装即可切换不同的灭火作业模式。后部的立式支架结构为环境侦测模块的安装位，可搭载热成像摄像头、有毒气体传感器、温湿度传感器等侦测元件，支架采用镂空立柱式设计，在保证结构强度的前提下尽可能降低上部结构重量，避免整体重心上移影响行驶稳定性，支架顶部的平面为通用安装基准面，预留的标准安装孔位可根据不同作业需求快速更换搭载模块，比如在浓烟环境下可替换为强光照明模块，在化学泄漏场景下可替换为多组分气体检测模块，拓展设备的作业适配范围。

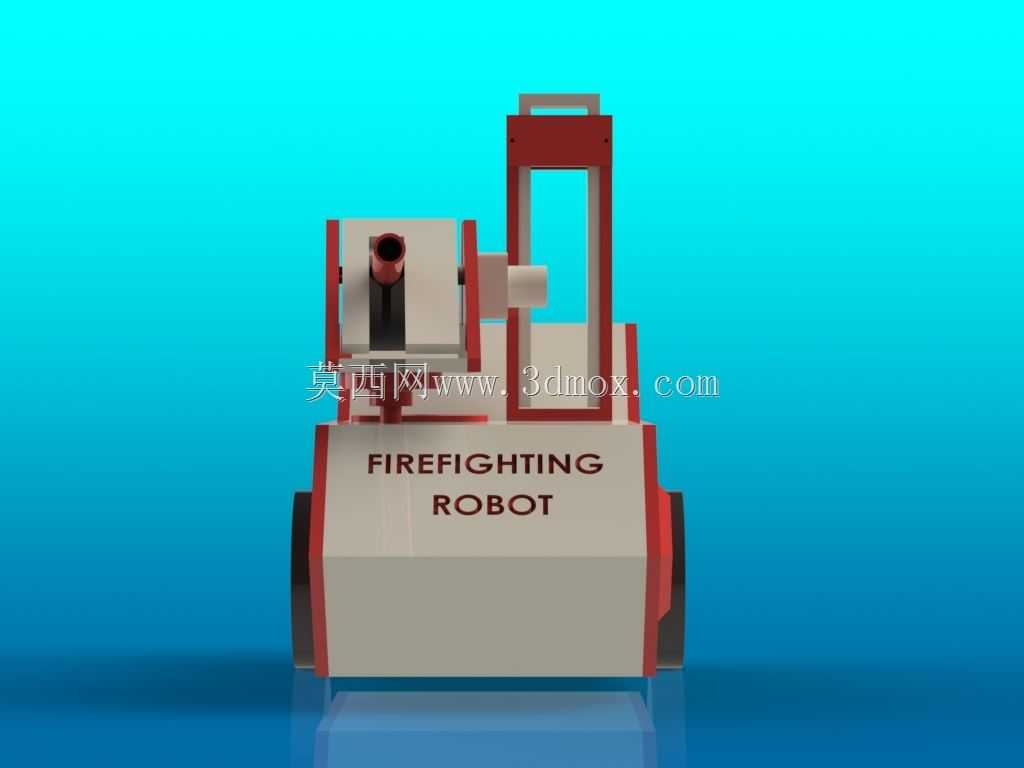

　　在整体设计思路上，该设备没有采用复杂的履带式或者多轮驱动结构，而是尽可能简化机械传动链路，驱动轮直接与减速电机输出轴连接，省去了额外的传动齿轮、链条等部件，既降低了整体设备重量，也减少了故障点，适合在应急场景下的高可靠性使用要求。设备外壳的红白配色方案并非单纯的外观装饰，红色部分采用高反光的消防专用涂装，白色部分为高可见度标识区域，可在浓烟、低光照的作业环境下让后方操作人员快速识别设备位置，外壳正面印刷的标识字样也可在作业现场快速区分设备功能属性，避免与其他现场作业装备混淆。

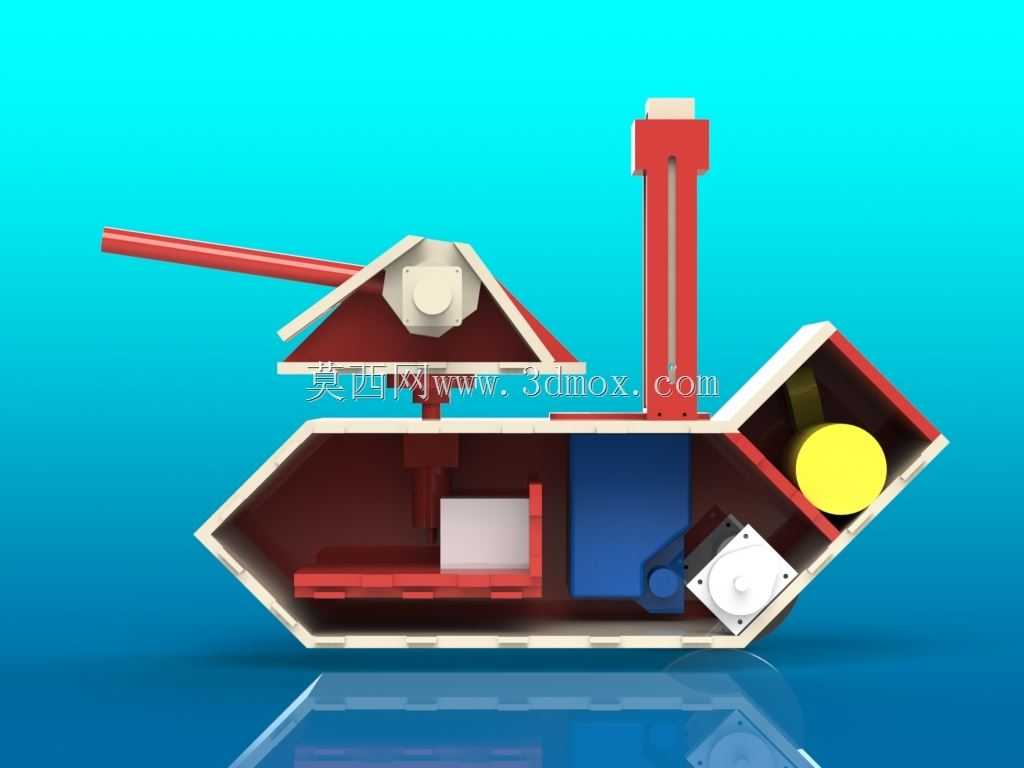

　　从安装边界来看，该设备整体高度控制在350毫米以内，主体宽度控制在280毫米，整体长度控制在420毫米，可顺利放入普通消防车辆的装备储物格内，无需占用额外的大型装备运输空间，设备整体重量控制在12公斤以内，两名作业人员即可完成搬运、部署，在突发火情时可快速投入作业。设备内部的元器件安装仓采用分层式布局，底层为电池组安装位，中层为驱动控制板、通讯模块安装位，上层为灭火剂管路预留通道，各层之间采用隔热隔板分隔，避免电池组工作发热或者外部高温传导影响控制模块的正常工作，所有线缆均沿壳体内部的走线槽布置，避免运动部件剐蹭线缆造成绝缘破损，也方便后期的维护检修。

　　在实际作业场景中，该设备可通过远程遥控的方式进入火情区域，操作人员可在安全距离外通过回传的画面控制设备行驶路径，调整喷射炮管的角度对准火源根部进行精准灭火，相比人工进入危险区域作业，该设备可耐受更高的环境温度，也不存在有毒烟气吸入的风险，尤其适合处置初期的小型火情，避免火情进一步扩大蔓延。针对家庭住宅、小型商铺等场景的火情处置，该设备的轻量化设计也不会对室内地板、楼道台阶造成额外损坏，作业完成后可快速撤离现场，不会影响后续的现场清理工作。
