手摇驱动剪叉式升降作业平台结构设计

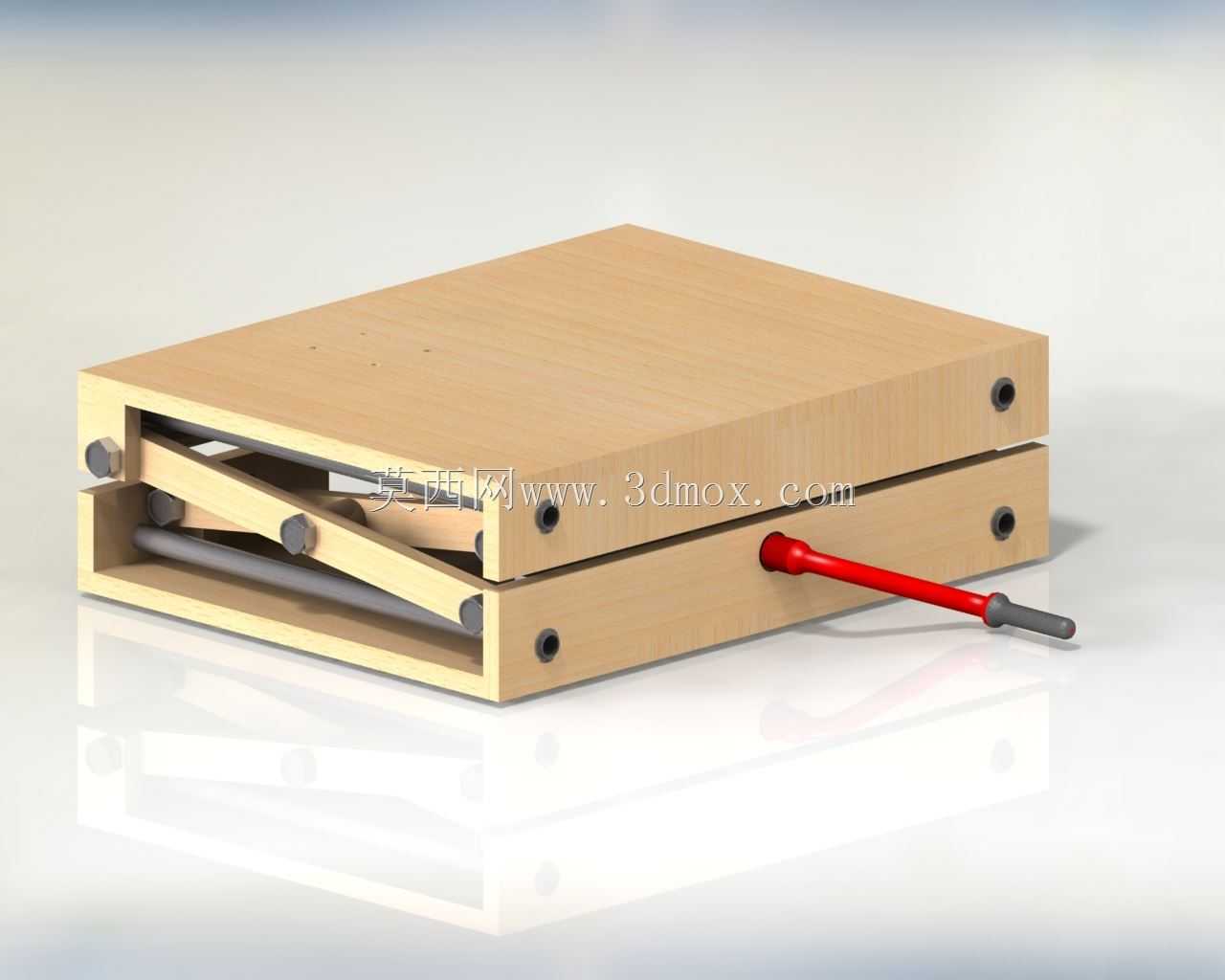

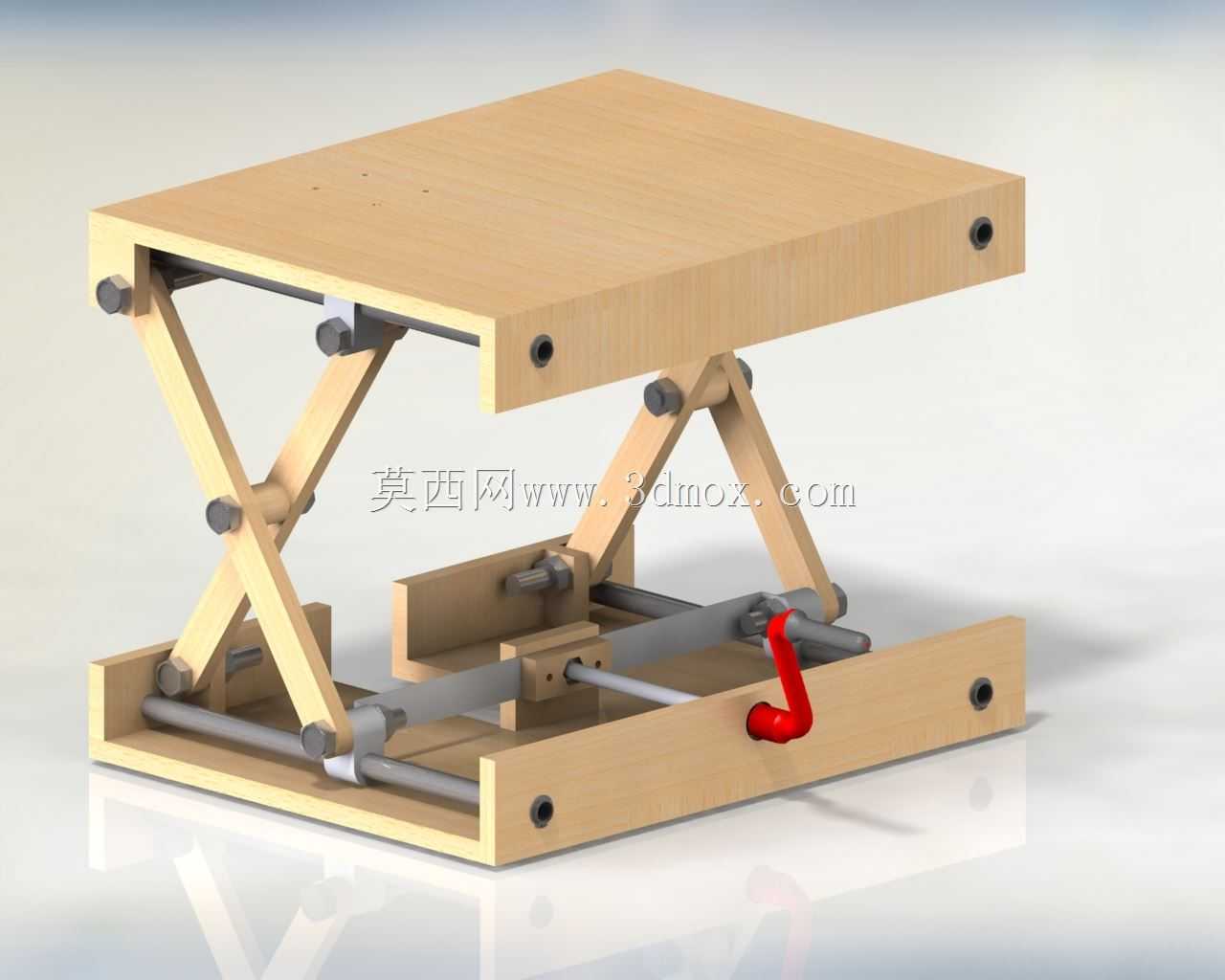

　　在车间小件装配、实验室物料抬升、轻型工位作业高度调整这类场景里，大吨位液压升降台往往存在占地冗余、动力配套受限的问题，这款手摇驱动的剪叉式升降作业结构，刚好适配100kg以内的轻型抬升需求，不需要外接气源、电源，纯机械传动的结构也规避了管路泄漏、电路故障的维护痛点，在无供电的野外临时作业、教学实训拆装场景里也能快速部署使用。从结构逻辑来看，整套机构采用对称布置的双组剪叉臂作为承载核心，剪叉臂的铰接点全部采用销轴配合耐磨衬套的连接形式，既保证转动副的低阻尼顺畅度，也能在长期反复升降过程中减少铰接位的磨损旷量，避免平台抬升后出现侧向晃动。驱动端采用梯形丝杠配合滑动螺母的传动方案，摇把输入的扭矩通过丝杠转动转化为螺母的直线位移，

　　带动剪叉臂下端的铰接支座沿底座导轨做相向或反向移动，进而实现平台的抬升与下降，梯形丝杠自带的自锁特性可以让平台停留在行程范围内的任意高度，不需要额外加装锁止机构，操作时松开摇把也不会出现平台下坠的安全隐患。底座采用框架式矩形结构，两侧预留的安装孔可以直接通过螺栓固定在工作台面、移动小推车或者地面基础上，不需要额外做复杂的适配改造，底座上的导轨采用内嵌式设计，剪叉臂下端的滚轮或者滑块嵌入导轨槽内，既限制了横向窜动，也能降低移动过程中的摩擦阻力。顶部承载平台为整板式结构，表面预留的阵列安装孔可以用来固定工装夹具、物料托盘或者待装配的小型工件，平台边缘做了倒角处理，避免作业过程中剐蹭操作人员，平台与剪叉臂的连接同样采用铰接结构，

　　保证升降过程中平台始终保持水平状态，不会出现倾斜导致物料滑落的问题。从安装边界来看，整套机构处于最低位时整体高度控制在较低区间，方便存放和转运，最大抬升行程可以覆盖常规轻型作业的高度调整需求，整体外形尺寸紧凑，不会占用过多的工位空间，在狭窄的操作台旁、实训教室的课桌间隙都能放置使用。设计过程中对剪叉臂的受力做了针对性优化，臂身采用等强度的截面设计，在铰接受力点位置做了局部加厚处理，避免应力集中导致的臂身变形，丝杠的直径和导程经过匹配计算，既保证手摇操作时的输入扭矩在普通人可轻松操作的范围内，也能满足额定负载下的结构强度要求，不会出现丝杠弯曲、传动卡滞的问题。和电动升降、液压升降的同规格平台相比，

　　这款纯机械结构的剪叉升降装置维护成本极低，日常只需要定期给铰接销轴、丝杠传动位涂抹润滑脂即可，没有易损的电子元件、密封件需要定期更换，在使用频率不高但需要稳定可靠抬升功能的场景里，实用性远高于复杂动力驱动的升降设备。比如在模具修配工位，工人可以将待修配的小型模具放在平台上，通过摇把调整到适合锉修、打磨的作业高度，避免长期弯腰作业产生的疲劳；在教学实训场景里，这套结构可以直观展示剪叉机构的运动原理、丝杠传动的自锁特性，方便学生理解机械传动的实际应用；在仓储的轻型物料分拣场景里，也可以将其放在分拣台旁，调整到合适高度用来临时放置待分拣的货件，减少反复弯腰取件的劳动强度。整套结构的运动部件全部做了安全防护设计，剪叉臂的铰接位置没有外露的尖锐边角，摇把的握持端做了防滑套处理，操作时不会出现打滑脱手的问题，底座和平台的边缘都做了圆角过渡，搬运过程中也不会划伤操作人员。
