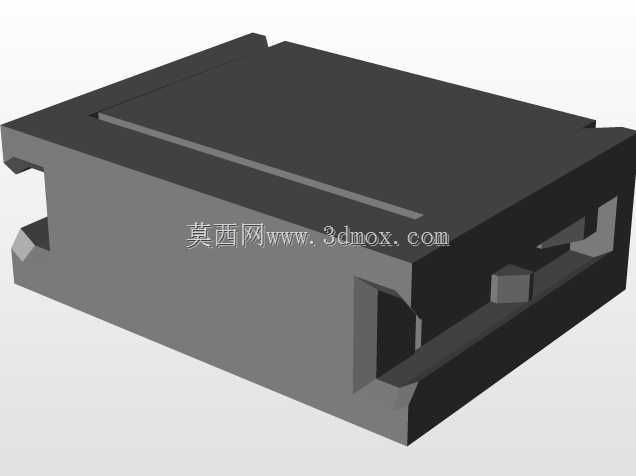

嵌入式工业控制机箱内部组件布局结构

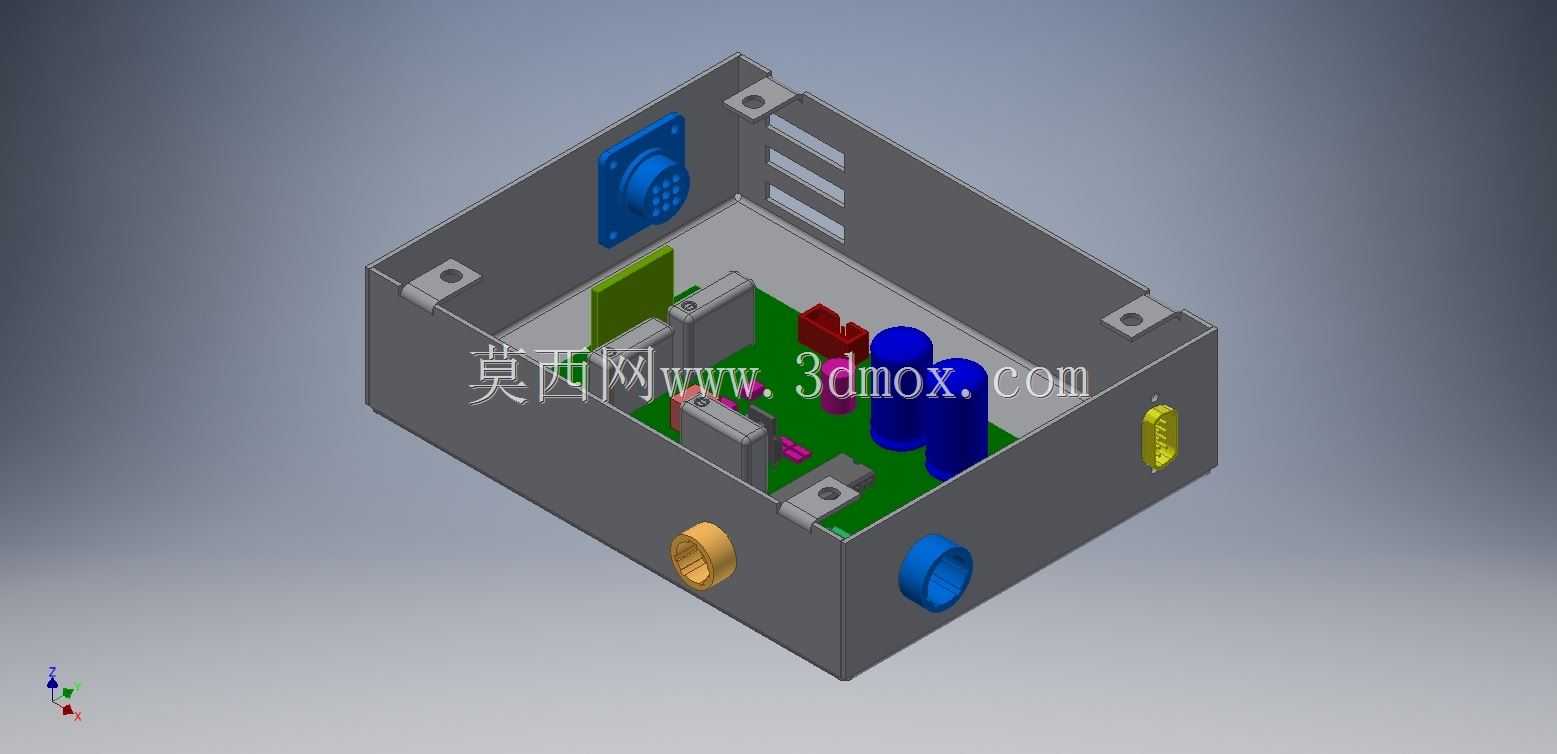

　　这款嵌入式工业控制机箱的结构设计，完全围绕工业现场的嵌入式安装场景展开，日常多用于生产线旁的控制节点、小型设备的电控集成单元，或是测试台架的信号转接载体，需要在有限的封闭空间内完成电源、控制板卡、信号转接模块的集成安装，同时兼顾外部接线的操作便利性与内部组件的散热需求。从结构布局来看，箱体采用弯折成型的钣金壳体，四个边角预留了带安装孔的凸耳，安装孔位的中心距严格匹配标准DIN导轨安装或是面板嵌入式安装的孔位规范，凸耳与箱体主体一体弯折成型，避免额外焊接带来的形变误差，安装时可直接通过M4螺丝固定在设备面板或是安装支架上，不需要额外制作转接件，适配多数工业设备的电控舱安装边界。箱体侧壁的接口布局做了分区处理，

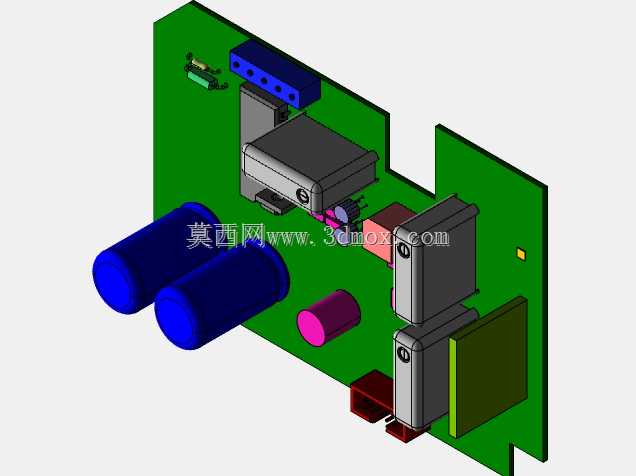

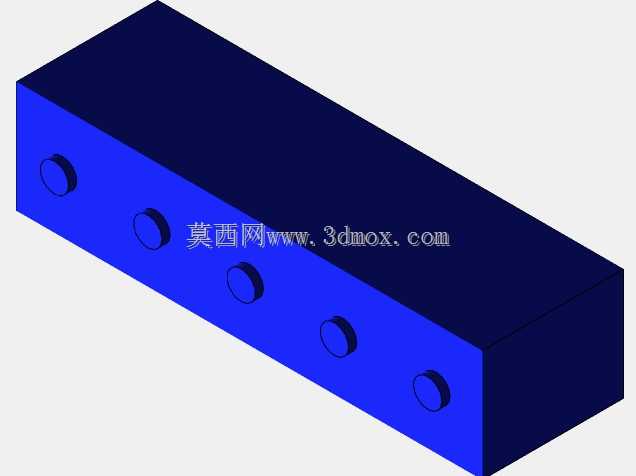

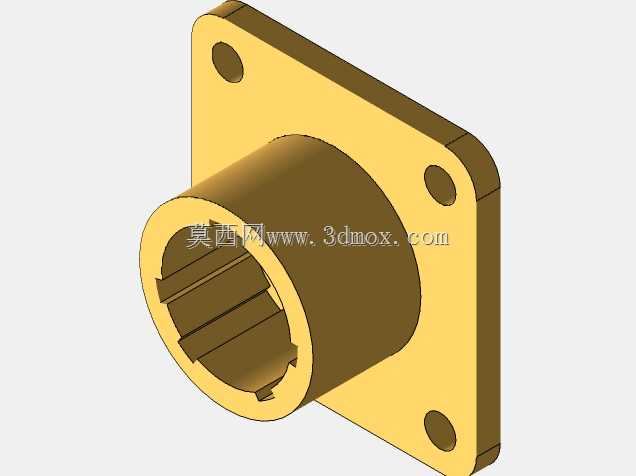

　　一侧预留了大直径的圆形穿线孔，用于电源进线、大电流动力线的穿出，孔位边缘做了翻边处理，避免穿线时划伤线缆绝缘层，另一侧布置了小直径的信号接口安装位，可安装航空插头或是DB型数据接口，相邻接口的中心距预留了足够的插头插拔空间，不会出现插头互相干涉无法操作的问题；箱体侧壁还预留了格栅状的通风槽，槽口方向斜向下设置，既可以保证内部空气流通带走板卡工作产生的热量，又能避免现场的灰尘、溅落的液体直接落入箱体内部，适配车间多尘、偶尔有液体溅落的使用环境。内部的安装空间做了分层规划，底部预留了PCB板安装柱的固定孔位，安装柱高度根据板卡上最高元器件的高度设置，保证板卡安装后与箱体底部留有足够的走线空间，

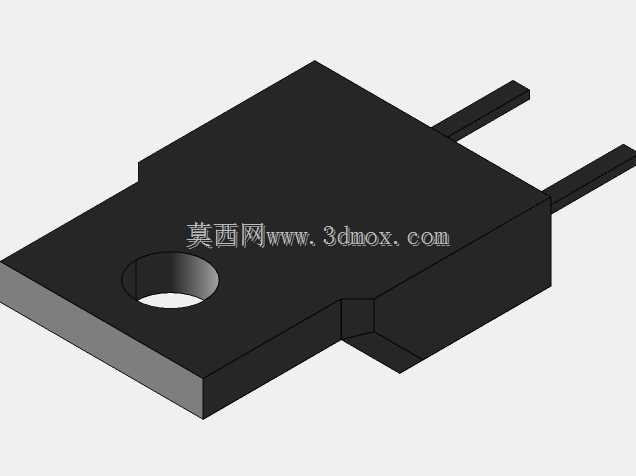

　　高压元器件与信号处理元器件在板卡上的安装位置对应箱体的不同区域，高压部分靠近电源进线孔，信号部分靠近信号接口，减少内部走线的交叉长度，降低强弱电之间的信号干扰。箱体顶部的开口尺寸与内部安装空间匹配，上盖可通过侧边的快拆螺丝固定，日常维护时不需要完全拆下箱体，只需要拧开快拆螺丝即可打开上盖调整内部跳线或是更换元器件，操作效率远高于全密封焊接的箱体结构。设计过程中对箱体的内部净空尺寸做了反复校核，确保不同规格的标准板卡都能顺利装入，元器件与箱体内壁的间隙不小于3mm，避免组装时出现元器件磕碰壳体导致短路的问题，同时对箱体的弯折圆角做了控制，外部圆角不超过R2，既避免锐边划伤安装人员，又保证箱体嵌入安装时与安装面板的缝隙均匀，

　　不会出现过大的装配间隙影响外观与防护性能。箱体的材质选用常规的冷轧钢板，表面做喷塑处理，颜色选用工业常用的深灰色，耐脏且具备一定的抗锈蚀能力，适配工业现场的复杂使用环境，不需要额外做表面装饰处理，兼顾结构强度与制造成本。
