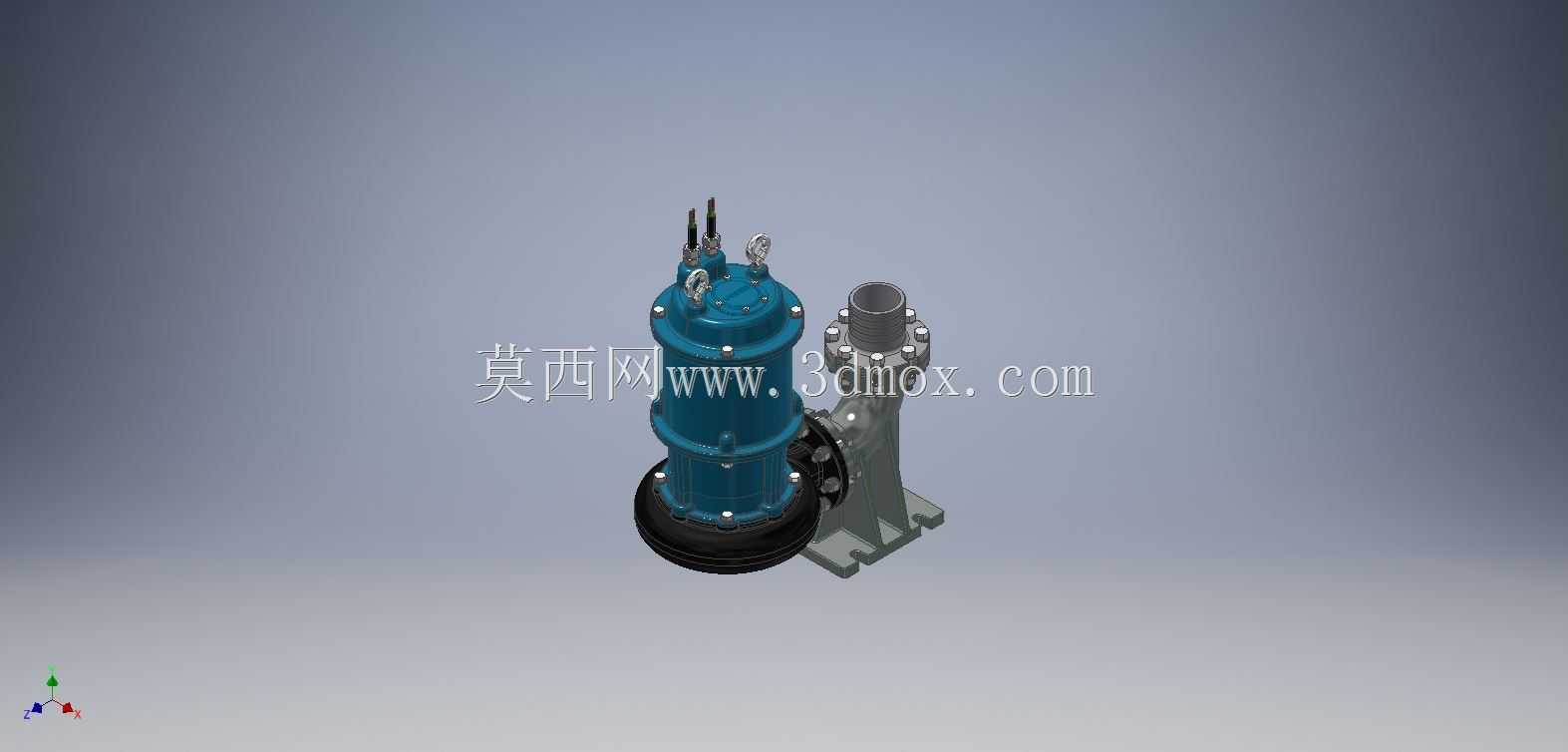

带弯管固定支架的潜水泵结构设计

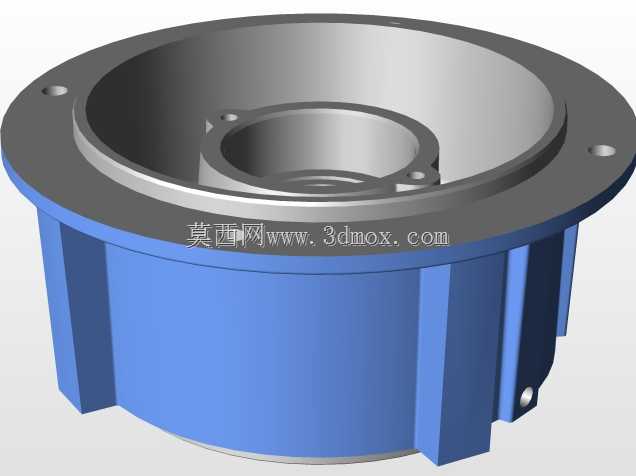

　　这套带弯管固定结构的泵组，核心应用场景集中在建筑基坑临时排水、市政管网雨污导排、小型水利工程取水以及工业循环水系统的低位输水环节，区别于普通立式潜水泵的无固定安装形式，配套的弯管连接支座直接解决了潜水泵在水下工况运行时的位移、出水接口错位问题。从结构设计逻辑来看，泵体主体采用立式筒状承压结构，外壳做了等距环形加强筋布置，既可以抵消深水环境下的外部水压对泵壳的形变影响，也能在泵组长时间运行产生振动时，强化壳体的结构刚度，避免薄壁壳体出现疲劳开裂。顶部的电缆密封接头采用多组独立穿线结构，每根动力电缆、液位信号电缆都配有独立的压紧密封组件，能防止水下环境的水汽沿电缆缝隙渗入电机腔，这部分结构在建模时特意做了密封压盖的螺纹配合细节，

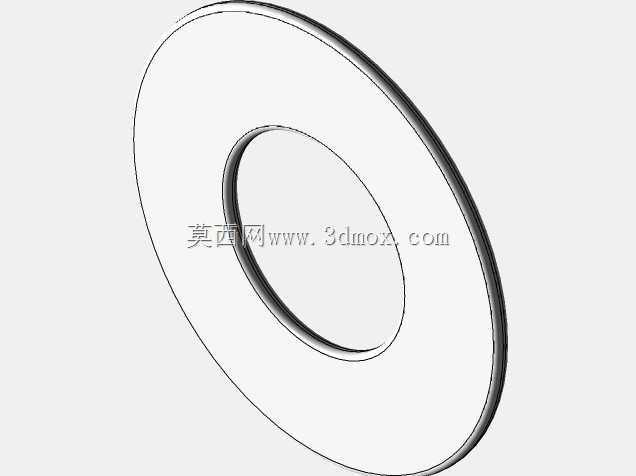

　　还原实际装配时的压紧行程，避免出现建模时密封结构缺失导致的装配干涉问题。配套的弯管固定支座采用灰铸铁材质的一体铸造结构，支座底部设计了四个带安装沉孔的固定脚，安装时可以通过膨胀螺栓直接固定在集水井底部的混凝土基础上，安装边界上，支座的中心定位孔与泵体出水口的同轴度公差控制在0.2mm以内，弯管部分采用90度转角的法兰连接结构，法兰端面做了密封槽设计，安装时配套橡胶密封圈就能实现出水路径的静密封，避免输水过程中的压力泄漏。从功能特性上看，这套结构将泵体的承重与出水导向功能整合到同一个支座组件上，不需要额外为泵体设置独立的吊装固定架，水下安装时只需要将泵体出水口与支座弯管的法兰对位锁紧，就能完成泵组的固定，大幅缩减水下作业的安装时长。

　　泵体底部的进水口设置了弧形格栅结构，格栅的间隙控制在8mm，既能阻挡大体积的杂物进入叶轮腔造成叶轮卡滞，又不会因为格栅过密导致进水阻力过大影响泵的输水效率。建模过程中对叶轮腔的流道做了等壁厚处理，泵壳内壁与叶轮外缘的间隙控制在1.5mm，这个间隙值既可以避免叶轮转动时与泵壳出现刮蹭，又能减少间隙回流造成的容积效率损失。支座的弯管部分做了圆弧过渡设计，转角处的曲率半径是管径的1.5倍，相比直角弯管能降低30%左右的输水沿程阻力，减少泵组运行时的扬程损耗。在安装尺寸的匹配上，泵体整体高度与支座高度的比例控制在3:1，重心落在支座的安装支撑面范围内，即使泵组启动时出现轴向水推力，也不会导致支座出现倾翻问题。固定脚的沉孔深度设计为12mm，

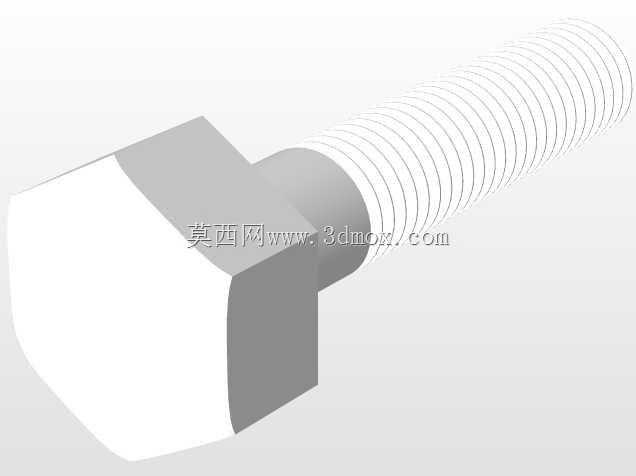

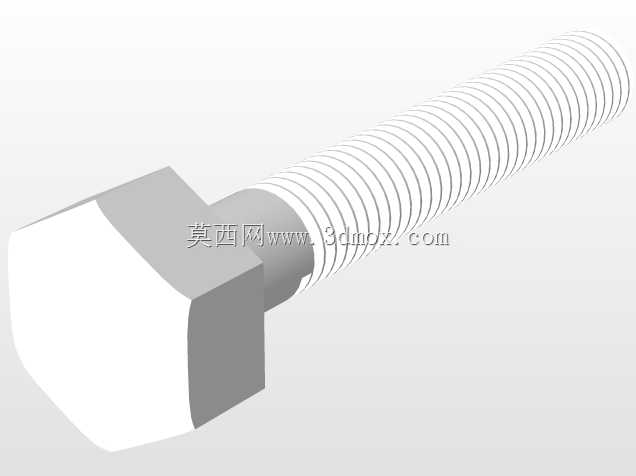

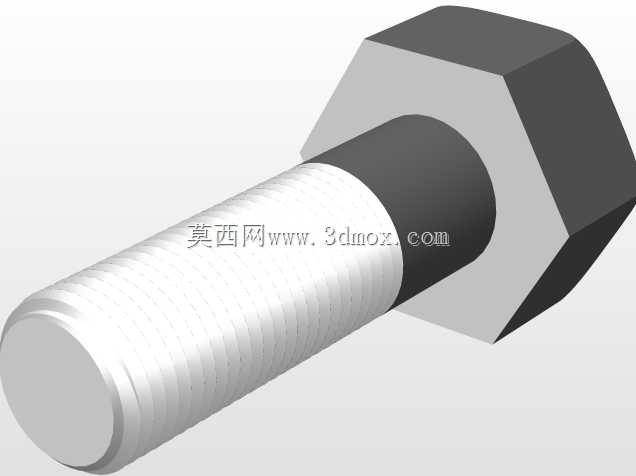

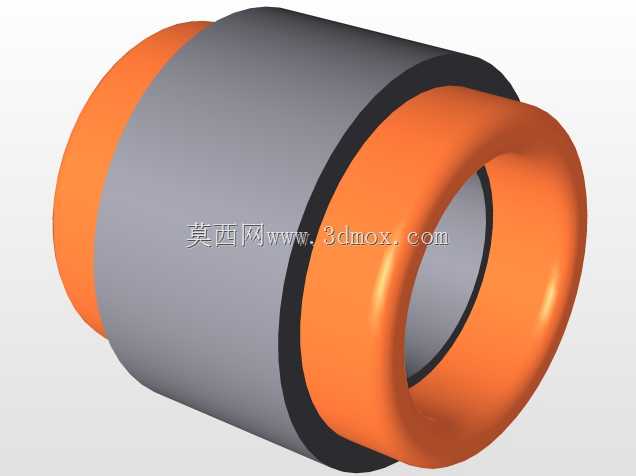

　　匹配M12规格的膨胀螺栓安装，沉孔的倒角结构可以避免螺栓安装时出现螺纹对位偏差。顶部的吊环结构采用一体式锻造吊耳，吊耳的承重载荷按照泵组总重量的3倍做安全系数校核，满足泵组安装、检修时的吊装承重需求。电缆出线部位的密封压盖采用斜面压紧结构，当压盖锁紧时，内侧的橡胶密封套会均匀抱紧电缆外壁，即使电缆出现小幅拉扯，也不会破坏密封结构的防水性能。从实际运维角度出发，这套结构的所有连接法兰都采用统一规格的螺栓孔分布设计，后期检修更换密封件时不需要额外配做连接件，泵体外壳的加强筋同时作为散热筋，电机运行产生的热量可以通过加强筋快速传递到周围的水体中，不需要额外设置独立的散热结构，简化泵体整体结构的同时提升了散热效率。支座的安装脚位置特意做了加高处理，距离基础面有20mm的间隙，即使集水井底部有少量泥沙淤积，也不会淹没固定螺栓导致螺栓锈蚀难以拆卸。
