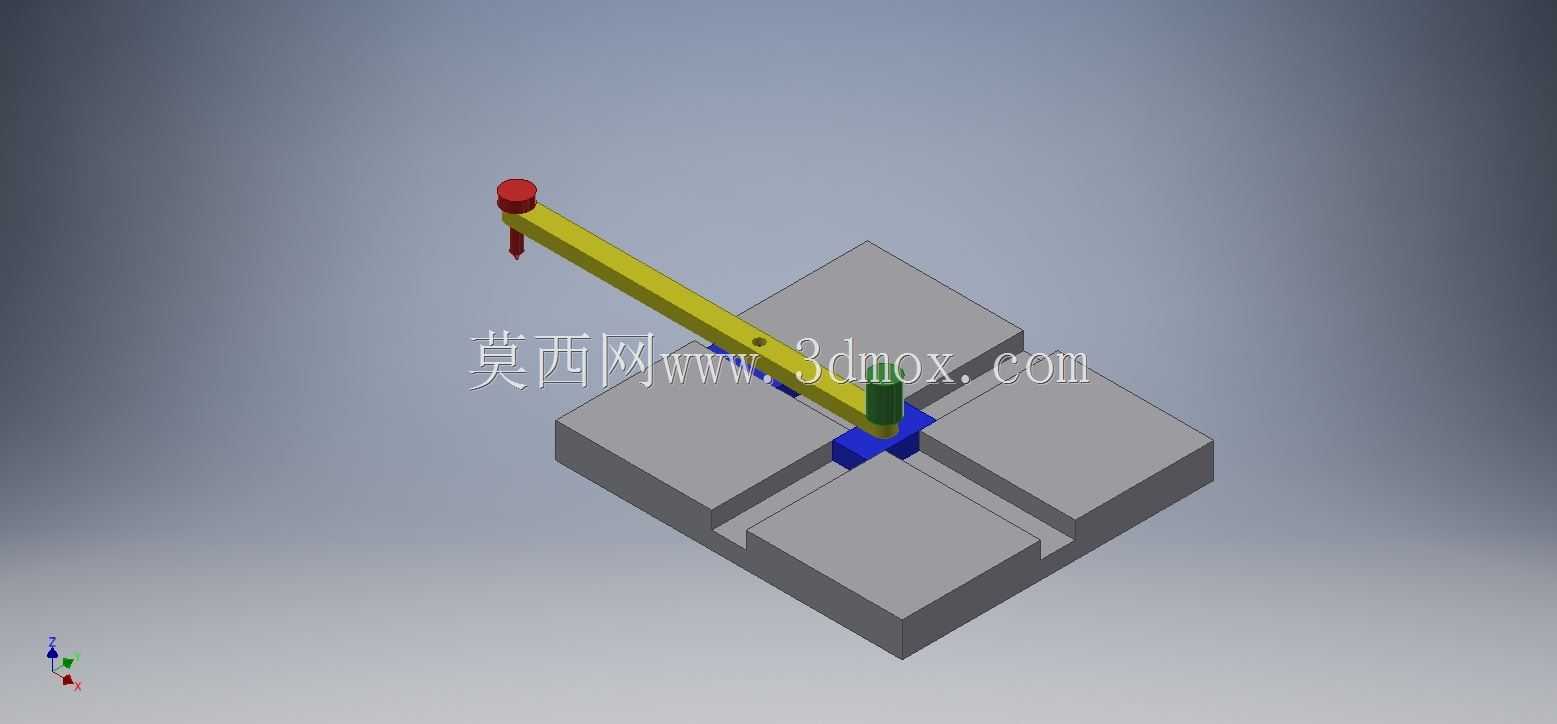

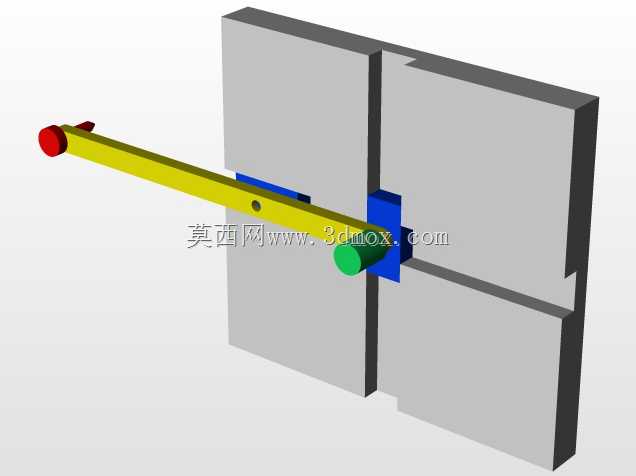

该机构核心采用单摆臂配合十字排布的四个方形工位基座,主要面向小尺寸工件的多工序连续作业场景,常见于小型电子元器件压装、小五金件点胶、微型零件刻印等轻载作业工位,可在不额外配置多轴输送线的前提下,通过摆臂的回转动作完成工件在四个工序间的流转,大幅缩减小型工作站的占地空间。从结构布局来看,四个方形工位块呈十字形对称排布,中心设置回转支撑座,摆臂主体采用长条型等截面杆状结构,一端通过铰接轴与中心支撑座连接,可绕中心轴做90度步进回转,每次回转角度精准对应一个工位的中心位置,摆臂末端设置作业执行端安装位,图中可见末端预留了红色压头类执行件的安装接口,靠近中心位置还预留了绿色定位销的装配位,可在摆臂到位后插入工位基座的定位孔中,
消除回转间隙带来的位置偏差,保证作业端与工位的同轴度误差控制在作业允许范围内。设计过程中优先考虑了轻载场景下的结构刚性与动作效率,摆臂截面采用矩形空心结构,在保证自身抗弯强度的前提下尽可能降低转动惯量,减少步进驱动的负载,中心回转座的高度经过匹配计算,确保摆臂处于水平回转状态时,末端执行件与工位表面的作业高度刚好匹配,无需额外设置Z向升降轴即可完成基础的按压、点胶类作业,若需要适配不同高度的作业工序,也可在末端执行件位置加装小型滑台实现高度补偿。安装边界方面,四个工位块的外侧轮廓整体构成正方形安装区域,中心回转座的安装基面需与四个工位块的上表面保持严格平行,平面度误差需控制在0.05mm以内,避免摆臂回转过程中出现擦碰工位的情况;
摆臂的回转半径刚好覆盖四个工位的中心位置,安装时需保证中心座的回转中心与四个工位的十字对称中心完全重合,径向偏差不超过0.1mm,否则会导致摆臂到位后执行件与工位定位孔错位。功能特性上,该机构没有复杂的传动链路,核心仅需一个回转驱动件即可完成工位切换动作,配合末端的定位销结构,重复定位精度可满足大部分轻载装配、检测作业的要求,四个工位可分别对应上料、加工作业、检测、下料四个工序,操作人员可在固定的上下料工位完成工件装卸,摆臂自动带动工件流转至其余作业工位,相比直线排布的输送线工位,整体占地面积可缩减40%以上,适合桌面级小型作业工作站的搭建。在实际应用中,可根据作业负载的大小调整摆臂的截面尺寸与材质,
若负载低于1kg可采用硬质铝合金材质加工摆臂,进一步降低转动惯量提升动作速度,若负载稍大则可更换为45号钢材质并做调质处理,提升摆臂的抗弯刚性;工位块表面预留了T型槽或螺纹孔安装位,可根据不同的工件类型快速更换适配的工装夹具,无需改动整体机构的安装基准,具备较强的工序适配性。
