湿式多片离合器摩擦从动钢片结构

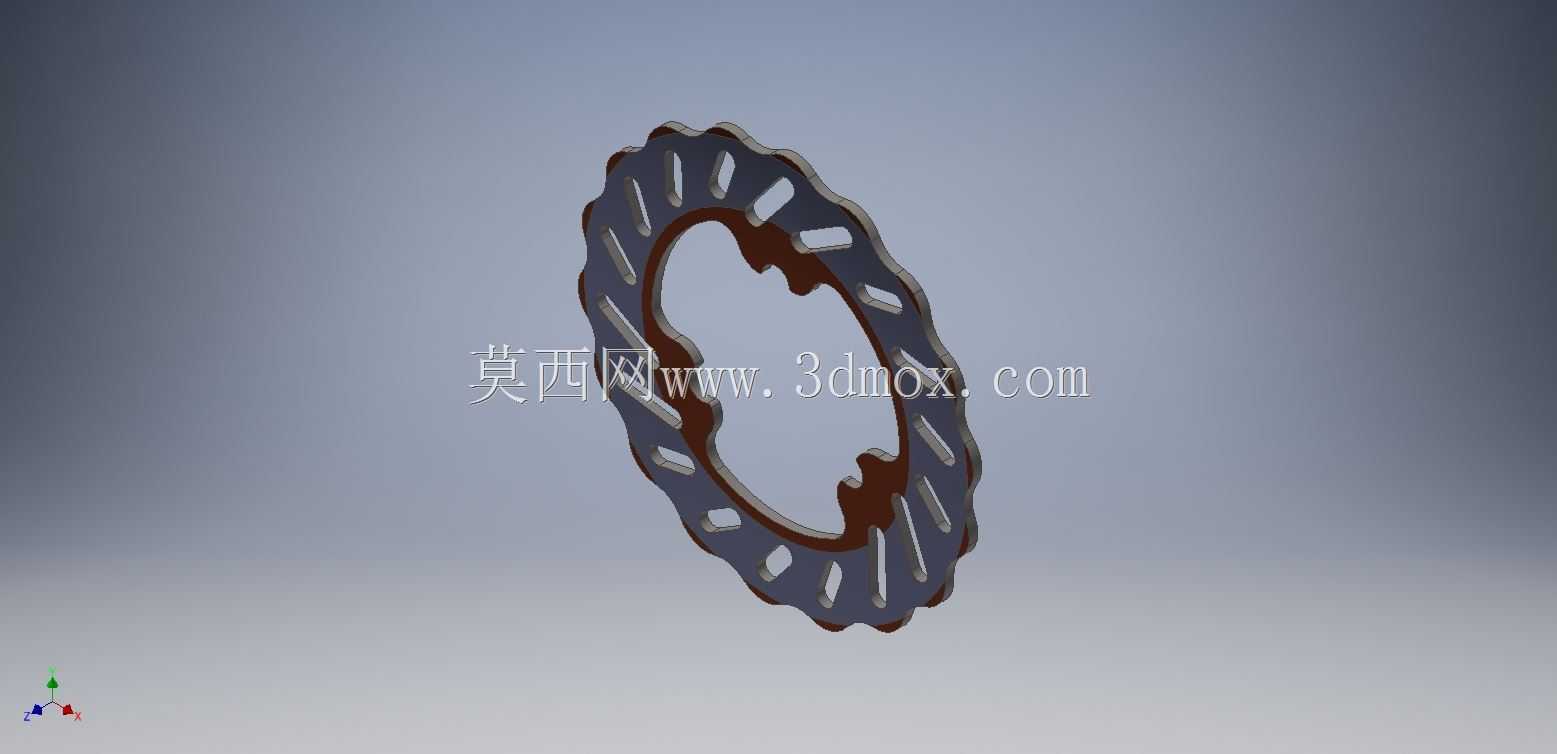

　　这类带周向散热槽的环形钢片，是湿式多片离合器、湿式制动器的核心从动元件，广泛应用在工程机械换挡变速箱、摩托车湿式离合器、乘用车自动变速器、重型设备驻车制动模组中，工作时浸泡在传动油液环境里，和对偶摩擦片交替叠装在离合器毂与轴套之间，通过轴向压紧产生的摩擦力传递扭矩，分离时依靠自身弹性回位与对偶片保持均匀间隙，避免带排扭矩损耗。从结构设计来看，该零件采用环形薄钢板冲压成型，内圈设置的异形卡齿直接和传动轴的花键槽啮合，保证扭矩传递过程中无相对滑转，卡齿的齿形做了圆角过渡处理，避免应力集中导致的齿根断裂，同时减少装配时对花键表面的刮擦损伤。外圈周向均匀分布的长条形通槽，是核心的功能结构，一方面在离合器结合过程中，

　　油液可以通过这些槽快速排出摩擦面之间的油膜，缩短结合响应时间，避免长时间滑磨导致的片体过热烧蚀；另一方面在离合器分离状态下，槽道可以引导冷却油液持续冲刷片体表面，带走滑磨产生的热量，同时破坏片体间的真空吸附效应，降低分离阻力，避免片间粘连导致的离合器分离不彻底。零件的两个端面都经过高精度平面磨削处理，平面度公差控制在0.02mm以内，表面粗糙度达到Ra0.8级别，保证和对偶摩擦片贴合时接触面积均匀，不会出现局部压力过大导致的偏磨问题，同时减少结合过程中的抖动异响。从安装边界来看，这类钢片的外径尺寸需要和离合器毂的内槽间隙配合，单边间隙控制在0.1-0.3mm之间，既保证钢片在轴向移动时无卡滞，又避免径向窜动过大导致的偏摆；

　　内圈花键的配合精度选用H7/h6间隙配合，保证花键齿面受力均匀，不会出现单侧齿面过载压溃的问题；零件的厚度公差严格控制在±0.03mm范围内，同一组离合器内的所有钢片厚度差不能超过0.02mm，否则会导致压紧时各片受力不均，传递扭矩达不到设计要求，局部片体过早磨损。在实际选型匹配时，需要根据传递的额定扭矩计算所需的钢片数量，结合离合器的径向安装空间确定片体内外径尺寸，同时根据工作时的滑磨功率核算散热槽的通流面积，保证高负荷工况下油液流量足够带走滑磨热量，避免片体出现热变形导致的翘曲问题。设计过程中还需要考虑钢片的回位特性，薄钢板的材质选用65Mn弹簧钢，经过淬火回火处理后硬度达到HRC42-48，既保证足够的耐磨性，

　　又具备合适的弹性，在轴向压紧力释放后可以快速回弹，和对偶片保持均匀的分离间隙，避免带排扭矩导致的空转功率损耗。此外，钢片的边缘都做了倒钝处理，去除冲压产生的毛刺，避免装配和工作过程中毛刺脱落污染传动油液，造成油路堵塞或者摩擦片表面划伤。在变速箱的实际运行场景中，这类钢片需要承受频繁的结合分离冲击，每次结合时的瞬时滑磨会让片体表面温度快速升高，油液通过周向槽道的循环流动可以快速将热量带走，维持片体温度在合理区间，避免材料退火导致的硬度下降、摩擦系数衰减问题。针对不同的应用场景，钢片的表面处理方式也有区别，重负荷工况下会在钢片表面做磷化处理，提升初期磨合性能，减少结合时的粘滑抖动；普通工况下采用发黑处理即可满足防锈和耐磨需求。在三维建模过程中，需要重点还原内圈卡齿的齿形轮廓、周向散热槽的分布角度与尺寸、片体的厚度参数，同时标注出各关键配合面的形位公差，为后续的冲压模具设计、加工工艺制定提供准确的三维数据参考，避免加工出来的零件出现装配卡滞、受力不均等问题。建模时还要注意卡齿与花键配合的干涉检查，模拟钢片在离合器内的轴向移动行程，确认在最大压紧行程和最大分离行程下，钢片都不会和周边的活塞、回位弹簧、挡圈等零件发生运动干涉，保证机构运行的可靠性。
