折叠式悬臂警示装置结构设计

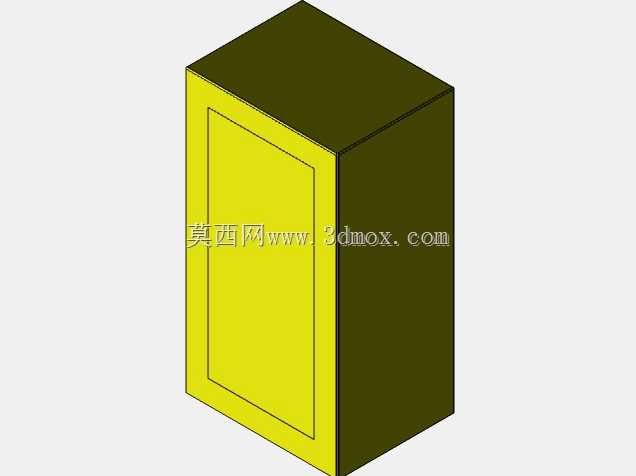

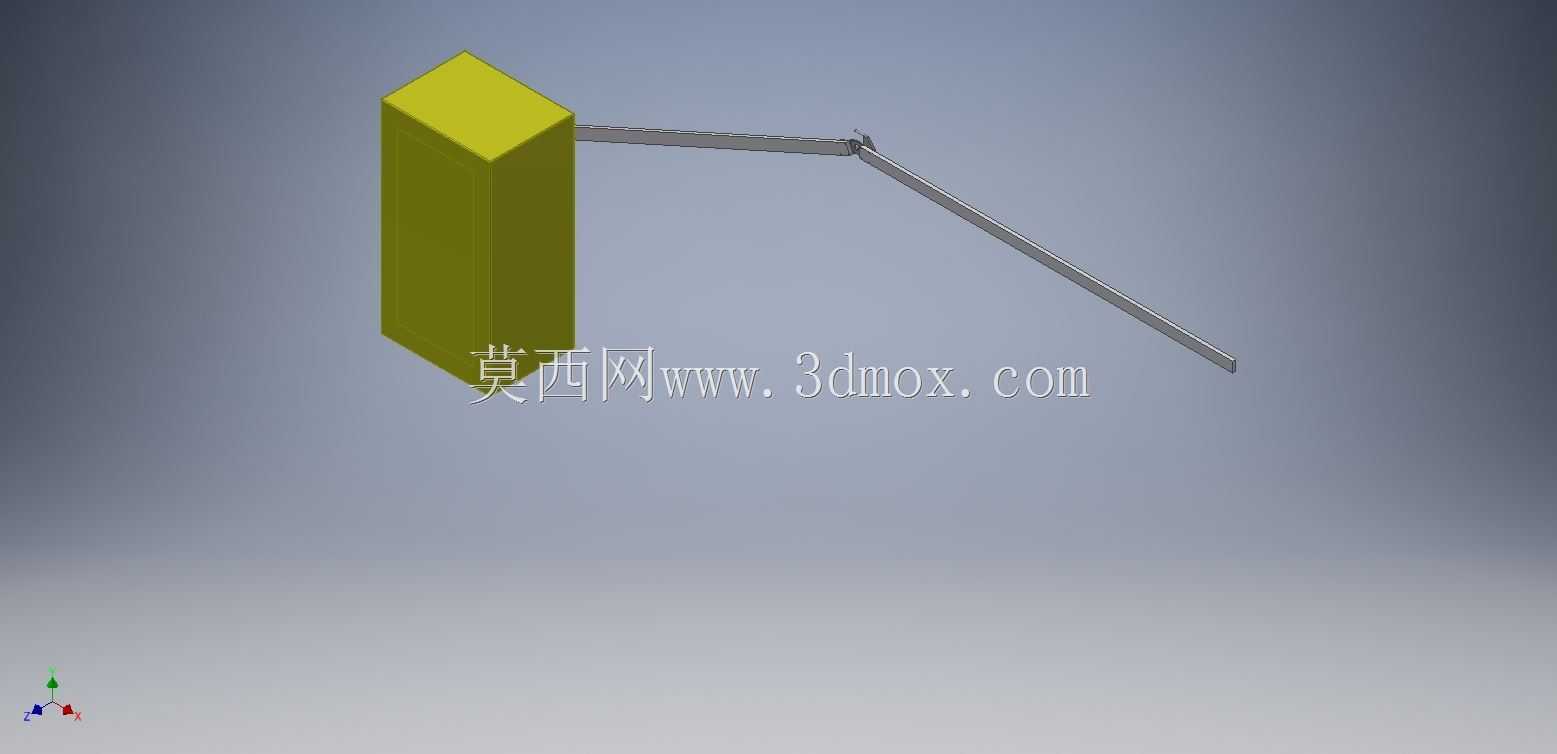

　　该折叠悬臂式警示构件主要应用于厂区作业边界划定、设备检修临时警示、户外施工区域隔离等场景，替代传统固定式警示杆的使用局限，在非工作状态下可折叠收纳，减少空间占用，作业部署时可快速展开形成有效警示边界。从实际使用需求出发，该构件的固定端采用块状基座设计，基座预留标准安装孔位，可通过膨胀螺栓固定于混凝土地面、设备机台侧边或者临时配重块上，基座的竖直面设置铰接连接座，与第一段悬臂杆通过销轴实现铰接配合，铰接位置设置阻尼衬套，可让悬臂杆在0-180度展开范围内任意角度悬停，避免悬臂杆受自重下垂影响警示效果。两段悬臂杆之间同样采用铰接结构，铰接轴处设置有限位挡块，当两段杆展开至同一直线时，挡块卡合锁定，避免悬臂过度弯折导致警示端下垂，

　　收纳时两段杆可对折贴合，整体收纳长度仅为展开总长度的二分之一，方便转运与存放。悬臂杆采用矩形截面薄壁型材制作，在保证结构抗弯强度的同时尽可能降低整体自重，单人即可完成展开与收纳操作，无需额外辅助工具。警示端预留有标准安装接口，可直接插接警示旗、反光标识牌或者声光警示器，适配不同场景的警示需求。设计过程中优先考虑户外使用的耐候性，所有铰接销轴采用不锈钢材质，基座与悬臂杆表面做喷塑防锈处理，可在-20℃到60℃的环境温度下正常使用，铰接位置的阻尼衬套采用耐磨尼龙材质，长期反复折叠展开不会出现明显磨损松动，保证结构的使用寿命。安装边界方面，基座的安装平面需要保证水平度误差不超过2mm，避免悬臂展开后出现侧向偏斜，

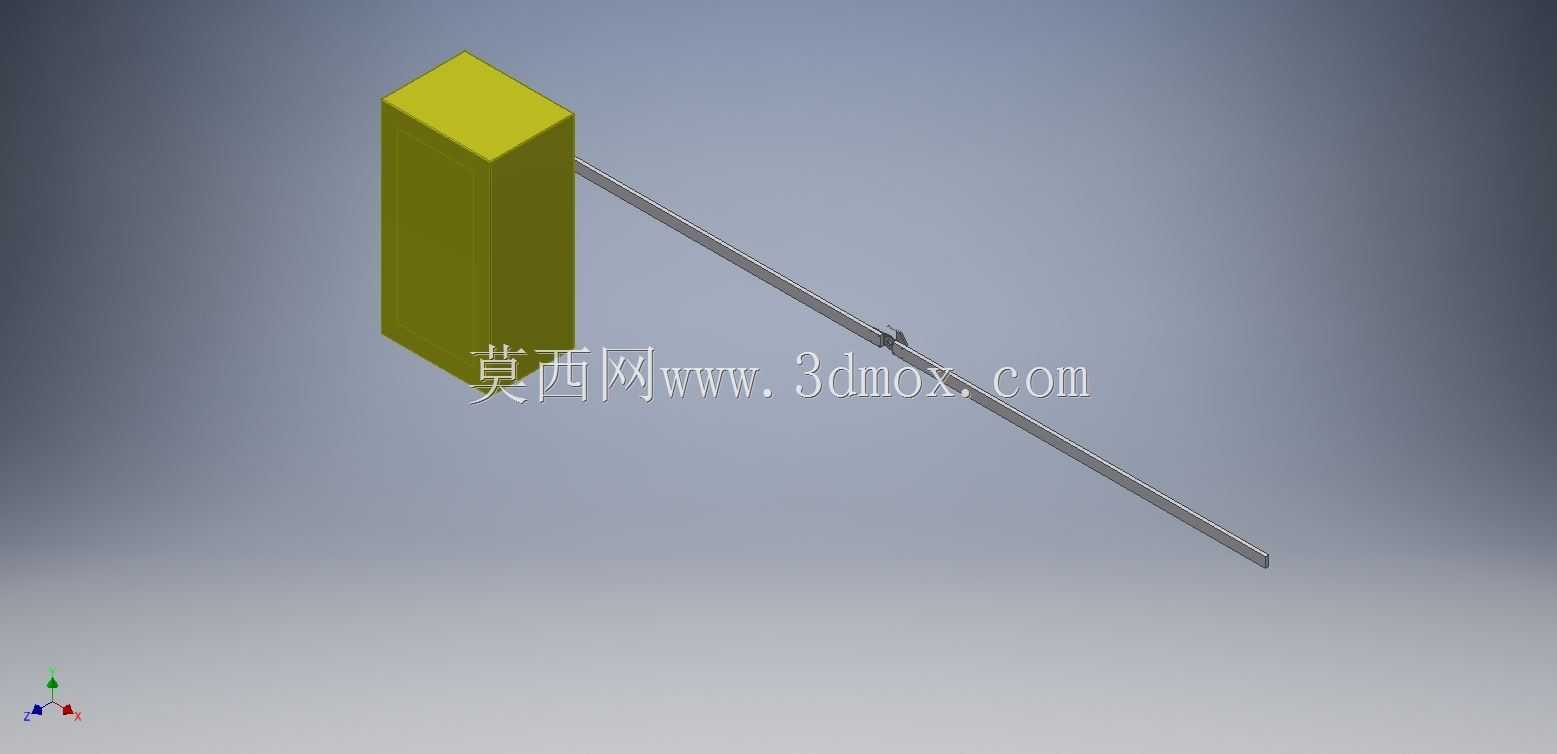

　　展开状态下悬臂的最大水平延伸长度可根据实际需求调整型材长度，常规配置下展开总长度为1.2米，收纳后整体长度为0.65米，基座的外形尺寸为120mm120mm300mm，安装时需要预留至少150mm*150mm的固定平面，折叠收纳状态下整体向基座侧贴合，突出基座侧面的尺寸不超过80mm，不会对周边通行空间造成过多占用。在结构受力校核阶段，重点验证了悬臂完全展开状态下的端部挠度，在端部挂载0.5kg警示配件的情况下，端部最大下垂量不超过10mm，满足警示标识的可视性要求，铰接位置的抗剪切强度经过校核，可承受10级风力下的横向载荷，不会出现悬臂弯折或者铰接断裂的情况。该结构的设计摒弃了传统一体式警示杆不可折叠、收纳运输不便的缺点，

　　同时相较于拼接式警示杆，无需现场组装杆件，展开即可使用，大幅提升临时警示场景的部署效率，在厂区日常设备巡检、临时检修作业、道路临时施工管控等场景下，可快速搭建警示边界，提醒作业人员与通行车辆注意避让危险区域，减少安全事故发生概率。结构上没有复杂的传动构件，整体故障率极低，日常维护仅需要定期检查铰接位置的紧固情况，在阻尼衬套出现磨损后直接更换即可，维护成本极低，适合批量配置在生产厂区、施工班组作为常规安全防护警示构件使用。
