带操作座椅的折叠臂式小鹤起重机三维设计

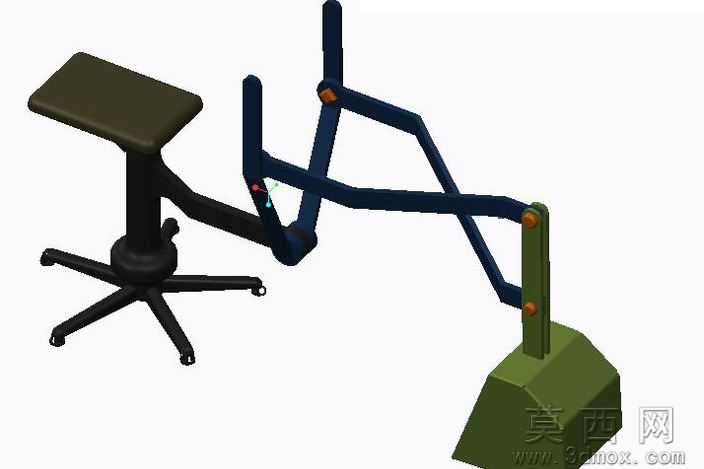

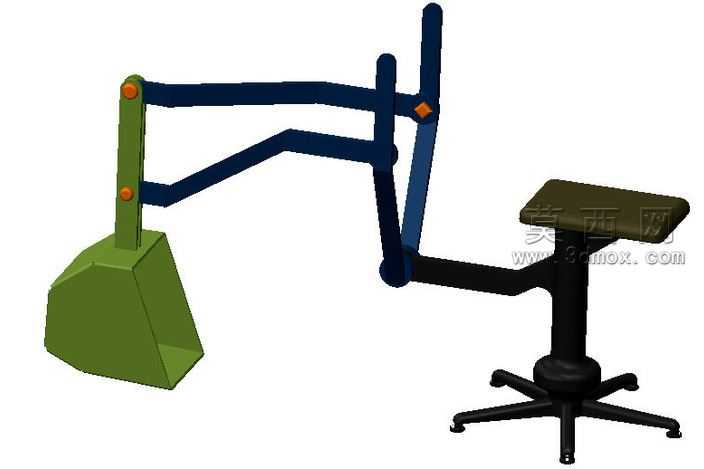

本作品为小型折叠臂式起重作业设备的三维建模成果，整体采用中创Creo软件完成全参数化直接建模，建模过程全程遵循实际机械结构的装配逻辑与运动约束关系，未做过度简化的艺术化处理，所有部件均可实现真实的运动仿真验证。模型整体由操作座椅单元、多段折叠铰接臂单元、配重底座单元三个核心模块构成，各模块间通过铰接轴、紧固连接件完成装配约束，完整还原了小型起重设备的真实结构形态。材质渲染阶段，针对不同部件的实际应用材质做了区分设置：操作座椅的五星脚支架、升降气杆、座面分别赋予哑光黑色工程塑料、磨砂金属、深橄榄绿耐磨橡塑材质，还原工业作业座椅的耐磨防滑质感；多段折叠臂主体赋予深蓝色哑光金属漆材质，臂体间的铰接转轴赋予亮面金属材质，突出铰接部位的转动结构特征；底部配重底座赋予军绿色厚重铸铁材质，通过材质的重量感表现配重块的压重功能，整体渲染效果贴近真实工业设备的视觉质感。结构设计上，操作座椅采用五星脚带脚轮的可移动结构，搭配可升降的气杆支撑，适配不同身高操作人员的作业需求，座椅与折叠臂的近端刚性连接，保证操作人员可随臂体调整同步调整作业位置；折叠臂采用多段平行四边形铰接结构，每段臂体间的铰接点均设置了定位锁紧结构，可在作业范围内任意位置锁定臂体姿态，臂体末端预留了吊具安装接口，可适配不同规格的起重吊具；底部配重底座采用上窄下宽的梯台造型，内部预留配重块安装空间，底座与臂体的连接部位设置加强筋结构，保证大角度伸臂作业时的整体稳定性。设计思路围绕小型工位起重作业的灵活需求展开，区别于大型固定式起重机的笨重形态，将操作座椅与起重臂集成设计，既缩小了设备整体占地空间，又能让操作人员近距离操控吊取作业，适配车间内小吨位工件的转运、设备装配时的零部件吊装等场景，建模过程中对所有铰接部位的转动间隙、部件间的运动干涉都做了校验，保证模型可直接用于后续的工程出图、运动仿真、3D打印验证等环节，所有结构特征均保留可编辑的参数化建模历史，方便后续根据实际作业需求调整臂长、座椅高度、底座配重等核心参数。
