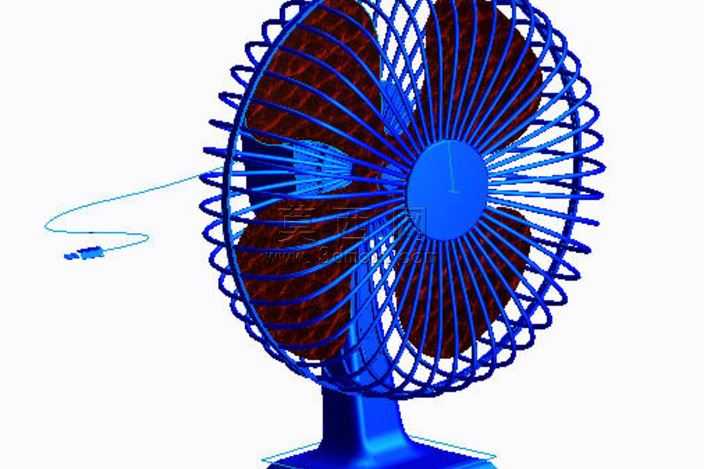

桌面小型蓝色USB供电台扇结构设计

本款桌面台扇采用三维参数化建模方式完成整体结构设计，建模过程中先梳理产品的功能逻辑与装配关系，将整体拆分为底座、支撑立柱、电机容纳舱、扇叶、防护网罩、USB供电线六大独立模块，分别完成各部件的特征绘制后再进行整体装配约束，确保各部件之间的配合间隙符合实际生产的公差要求。材质渲染阶段针对不同部件的使用特性匹配对应材质表现：底座与支撑立柱采用高光亮面蓝色ABS塑料材质，调整材质的反射率与粗糙度参数，还原硬质塑料的光滑质感与轻微环境反射效果；扇叶部分采用半透明深色磨砂塑料材质，模拟实际扇叶转动时的视觉通透感，同时通过材质的折射参数调整，避免渲染效果过于生硬；防护网罩采用与底座同色系的蓝色硬质塑料，通过环形阵列特征完成网罩辐条的均匀排布，每根辐条的粗细、间距都经过参数化调整，既保证防护安全的间距要求，又兼顾整体造型的轻盈感；USB供电线采用柔性橡胶材质，通过样条曲线绘制走线形态，还原线材自然弯曲的柔软质感。结构设计上充分考虑桌面使用场景的稳定性，底座采用下宽上窄的锥形结构，底部预留平整的支撑面，降低整体重心避免放置时倾倒；支撑立柱与电机舱采用一体化过渡设计，减少不必要的拼接缝隙，既提升外观整体性，也降低后续开模生产的装配难度；扇叶采用三叶式前倾弧形设计，叶片曲面经过流体力学方向的曲面优化，在建模阶段通过曲面曲率分析工具反复调整叶片弧度，保证转动时能够稳定输出柔和气流，同时降低转动过程中的风阻噪音；防护网罩采用前后扣合的装配结构，网罩边缘预留卡扣位，无需额外螺丝即可完成固定，方便用户后续拆卸清洁扇叶。整体建模过程严格遵循从草图绘制到特征拉伸、曲面放样、阵列装配的标准化流程，所有特征均保留参数化编辑属性，可根据后续需求快速调整扇叶尺寸、网罩密度、底座高度等参数，适配不同功率、不同尺寸的衍生款桌面风扇开发需求，渲染阶段通过三点布光方式突出产品的蓝色塑料质感，背景采用纯白色弱化环境干扰，清晰展现台扇的整体造型与各部件的结构细节。
