内燃机连杆高精度结构三维建模作品

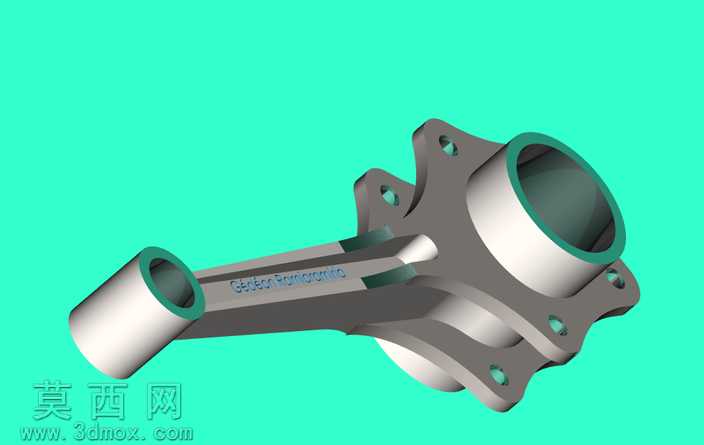

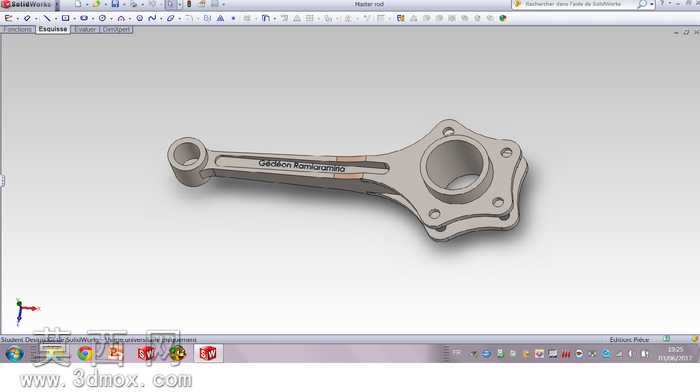

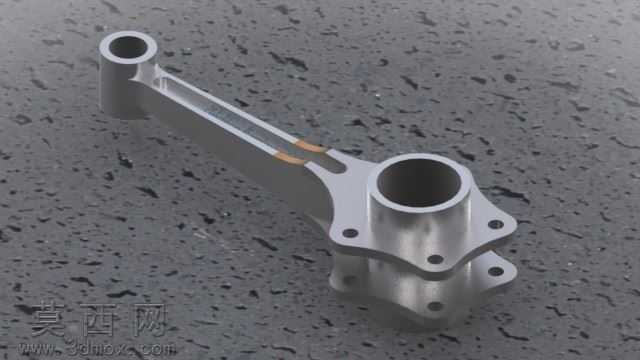

本作品为内燃机核心传动连杆的三维参数化建模成果，建模过程严格遵循机械零件设计规范，先通过草图绘制完成连杆大小头孔的中心距定位，精准确定小头衬套孔、大头曲柄孔的孔径尺寸与公差基准，再依次绘制杆身的工字型截面轮廓，该截面设计可在保证结构强度的前提下最大限度降低零件自重，减少往复运动过程中的惯性损耗。建模阶段对连杆大头的分体式结合面做了精准的结构还原，清晰呈现了连杆盖与杆身的定位止口结构、螺栓连接孔的分布位置与沉孔深度，同时对杆身表面的标识刻印区域做了细节刻画，还原了零件表面的字符标识结构。材质渲染阶段采用金属合金钢材质效果，调整材质的粗糙度、金属度参数模拟锻钢零件的哑光金属质感，对大小头孔的内圆柱面做了高光处理，还原机加工表面的光洁度特征，对连杆的棱边做了微小的倒角过渡处理，避免模型出现尖锐直角的失真效果。结构设计上充分还原了连杆的受力特征，小头端用于连接活塞销，大头端用于连接曲轴曲柄，杆身的过渡圆弧做了平滑处理，可有效分散工作过程中传递的交变载荷，避免应力集中导致的零件失效。建模过程中对所有安装孔的位置度、配合面的平面度都做了参数化约束，保证模型各部分尺寸符合机械设计的配合要求，既可以作为机械原理教学的演示模型，也可用于内燃机结构的虚拟装配验证、运动仿真分析，直观展示连杆在动力传递过程中往复运动与旋转运动转换的工作过程，模型的细节还原度高，结构逻辑清晰，完整呈现了连杆零件从外形轮廓到连接结构的全部设计特征。
