可调式螺纹锁紧装订夹具结构设计

　　在纸质文档、薄型工件的装订加工场景中，这类可调式螺纹锁紧装订夹具是工位上极为常用的压紧定位构件，区别于大型装订设备的复杂送料、压合结构，这类小型夹具主要面向小批量装订作业、维修工位的临时装夹需求，能在有限的操作空间内完成待装订件的快速压紧固定，避免装订过程中工件移位导致的装订错位、装订边不齐等问题。从实际使用场景来看，这类夹具既可以单独作为手动装订的配套压紧工具使用，也可以作为模块化组件集成到小型台式装订设备的进料端，作为待加工件的定位压紧单元，适配不同厚度的纸张叠层、薄塑料片、皮革片等装订基材的装夹需求。

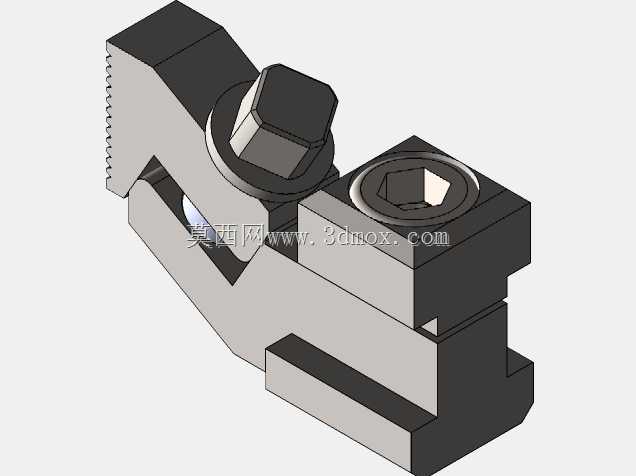

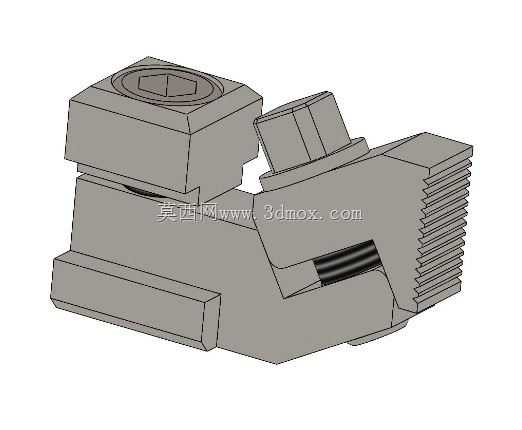

　　从功能特性上看，该结构采用双螺纹副调节的设计逻辑，顶部的内六角锁紧螺钉负责提供主要的压紧力，通过螺钉的旋进推动压块下行，直接作用在待装夹的工件表面，压紧力的大小可以通过螺钉的旋合深度灵活调整，针对不同硬度、不同厚度的装订基材，都能匹配到合适的压紧力度，既不会因为压力过小导致装夹松动，也不会因为压力过大压伤较软的纸质或皮革基材。侧部的外螺纹调节柱则负责调整夹具的开口初始宽度，在装夹不同厚度的工件前，可以先通过侧部调节柱快速调整钳口的初始开合度，再通过顶部锁紧螺钉完成最终压紧，相比单螺钉调节的夹具，双调节结构的装夹效率提升明显，不需要反复旋转螺钉来适配大厚度差的工件。夹具尾部的外螺纹结构用于将整个夹具固定在工作台面或者设备基座上，安装时只需要在基座上加工对应规格的螺纹孔，将夹具尾部旋入即可完成固定，不需要额外的螺栓连接组件，安装拆卸都十分便捷，也能根据工位需求快速调整夹具的安装位置。

　　从设计思路层面拆解，整个结构采用分体式组合设计，所有构件都采用规则的机加工外形，没有复杂的曲面结构，加工时可以直接通过铣削、车削、攻丝等常规机加工工序完成，不需要特殊的加工工艺，制造成本可控，也便于后期的维护更换，单个构件出现磨损时可以单独替换，不需要整体报废夹具。钳口的压合面做了平面度处理，保证压紧时和工件表面的接触面积足够大，压力分布均匀，避免局部压力过大在工件表面留下压痕。中间的弹性复位结构在松开顶部锁紧螺钉时，会自动推动上压块抬升，方便快速取放工件，不需要手动掰开钳口，操作的流畅度更好。结构的所有棱边都做了小倒角处理，避免操作过程中锋利的棱边划伤操作人员，也能减少构件之间的装配干涉。

　　从安装边界和尺寸适配角度来看，该夹具的整体外形紧凑，占用的工作台面面积极小，适合在空间有限的小型工位上布置，尾部的连接螺纹采用标准公制粗牙螺纹，和市面上多数台式装订设备的安装接口通用，不需要额外做转接件就能完成装配。钳口的最大开合距离覆盖了常规装订作业的常见工件厚度范围，从几张薄纸到数十毫米厚的文档叠层都能稳定装夹，顶部锁紧螺钉的内六角接口适配标准规格的内六角扳手，操作人员不需要准备特殊工具就能完成锁紧操作，侧部调节柱的外形做了滚花处理，在初步调整开口宽度时可以直接用手拧动，不需要借助工具，只有在需要较大锁紧力的时候才需要使用扳手辅助。整个结构的运动部件之间预留了合理的配合间隙，不会因为长期使用产生的磨屑堆积导致调节卡滞，在常规的车间工位环境下不需要频繁做润滑维护，就能保持顺畅的调节手感，适配多频次、长时间的工位作业需求。
