卧式液压金属剪切机结构设计方案

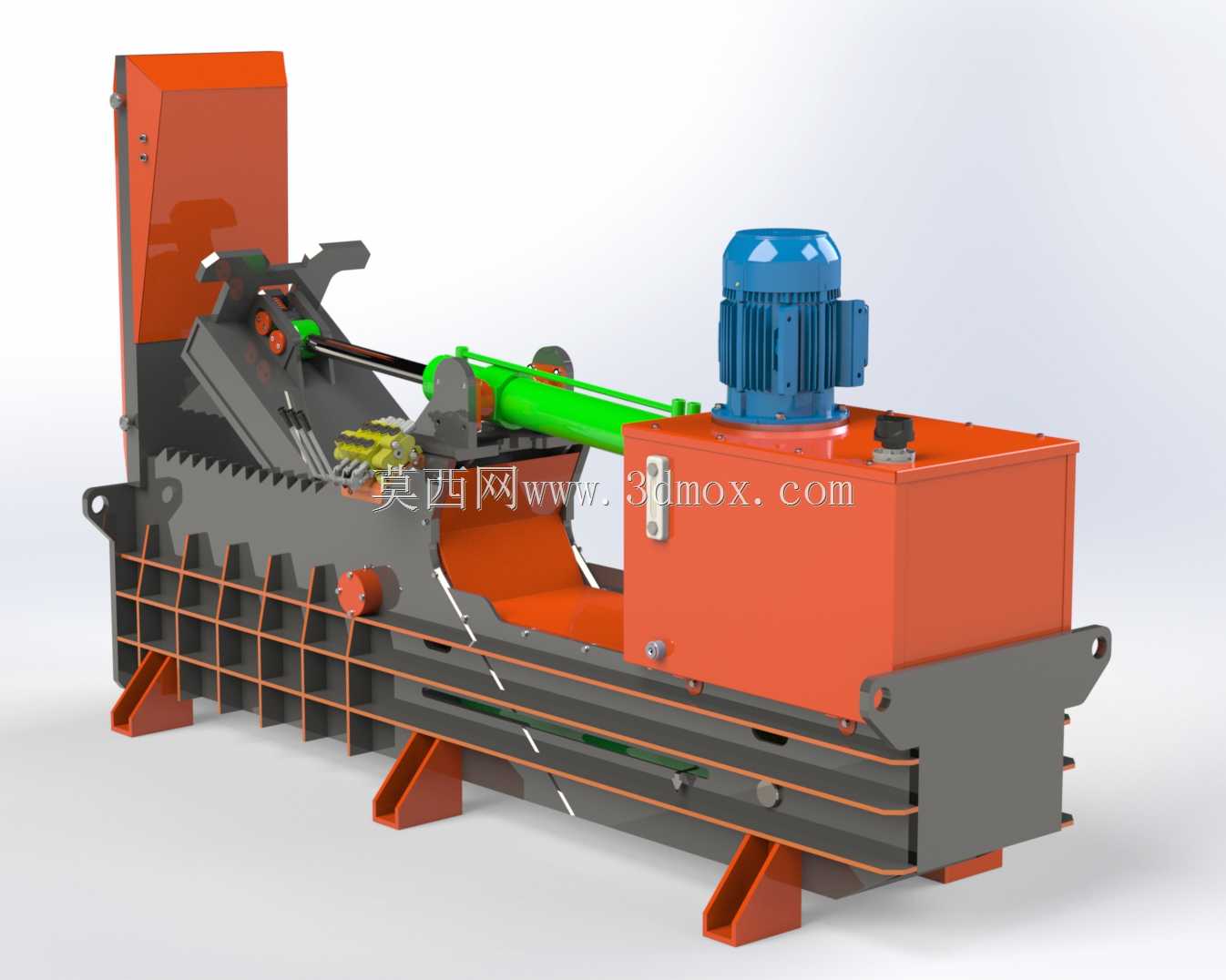

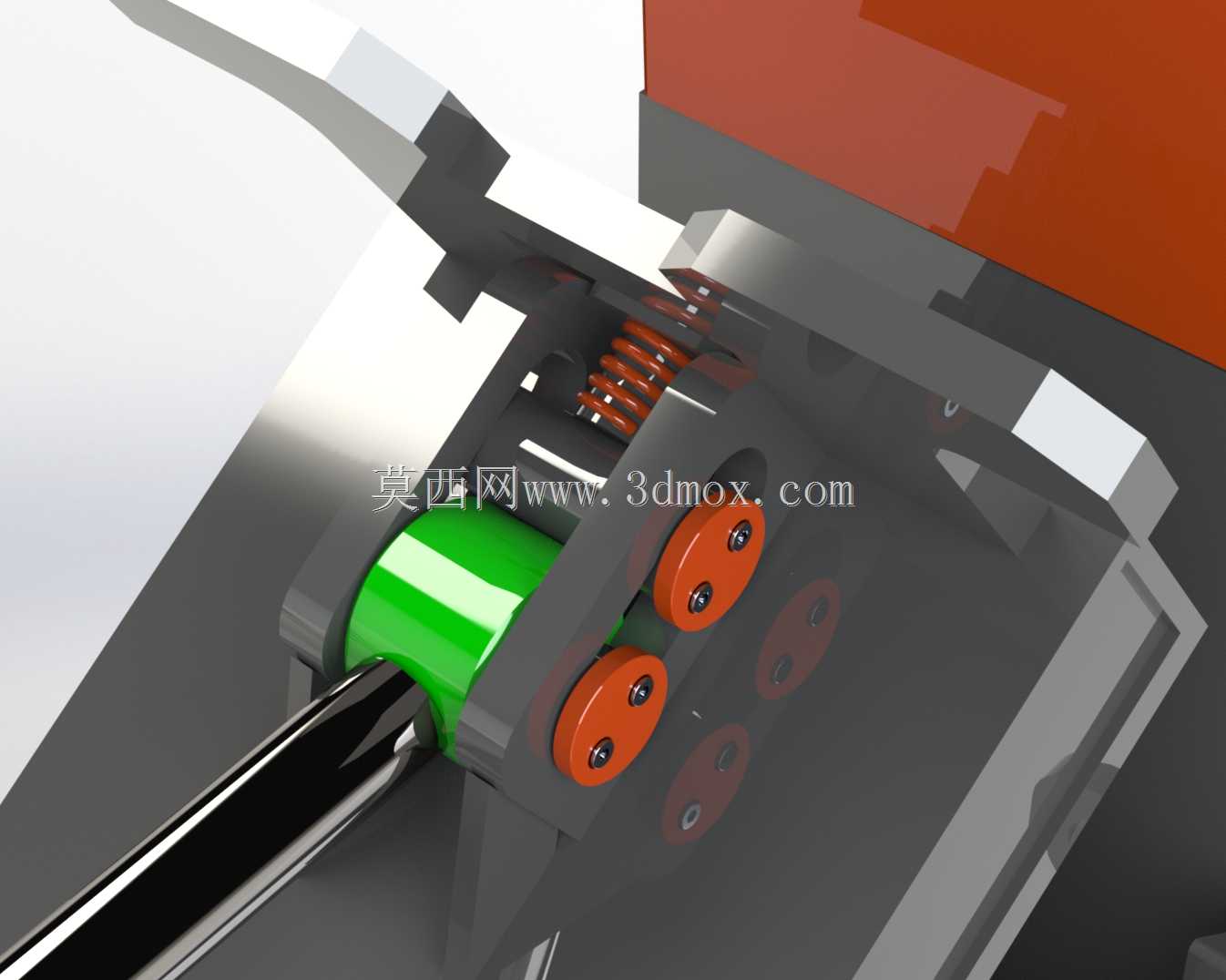

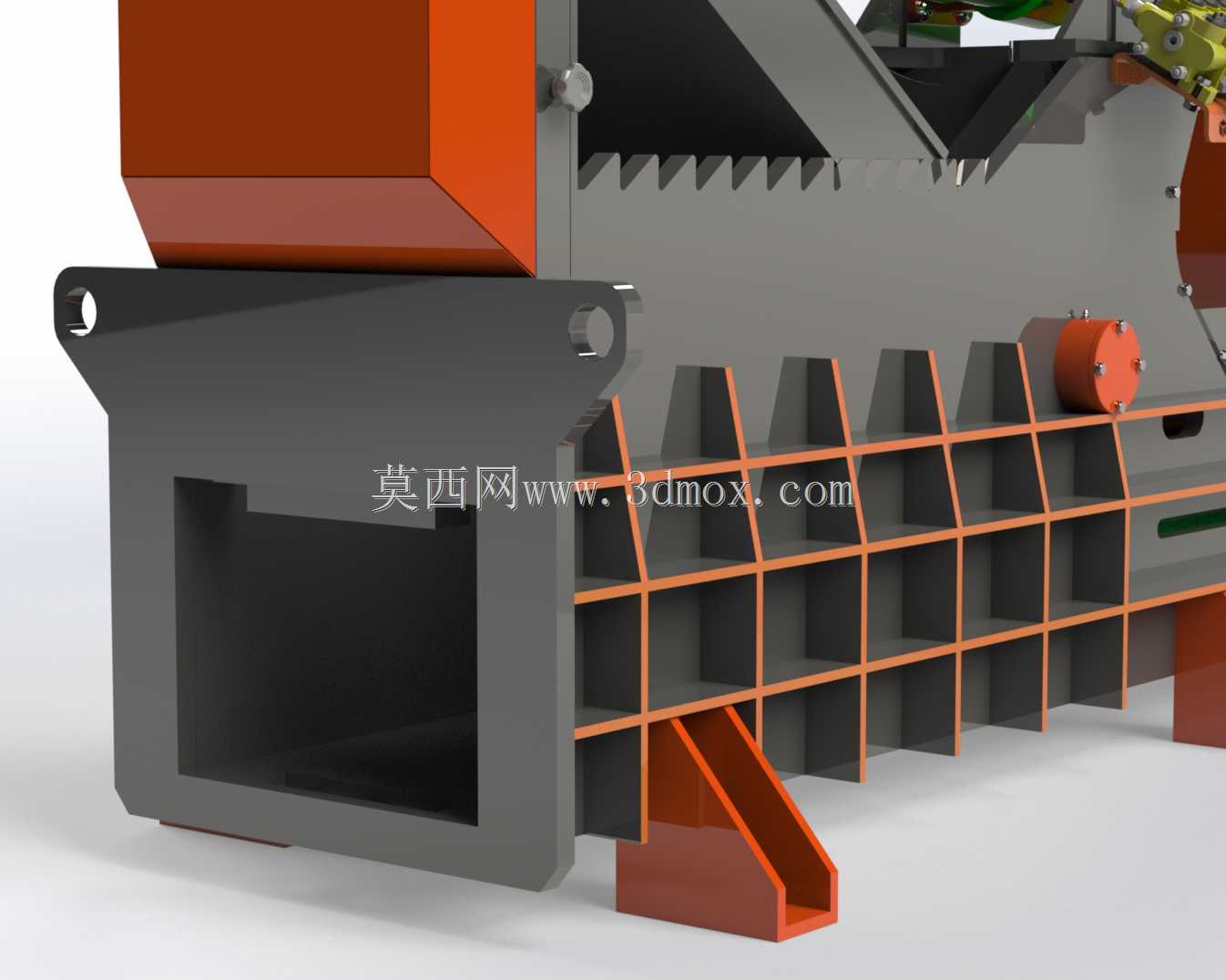

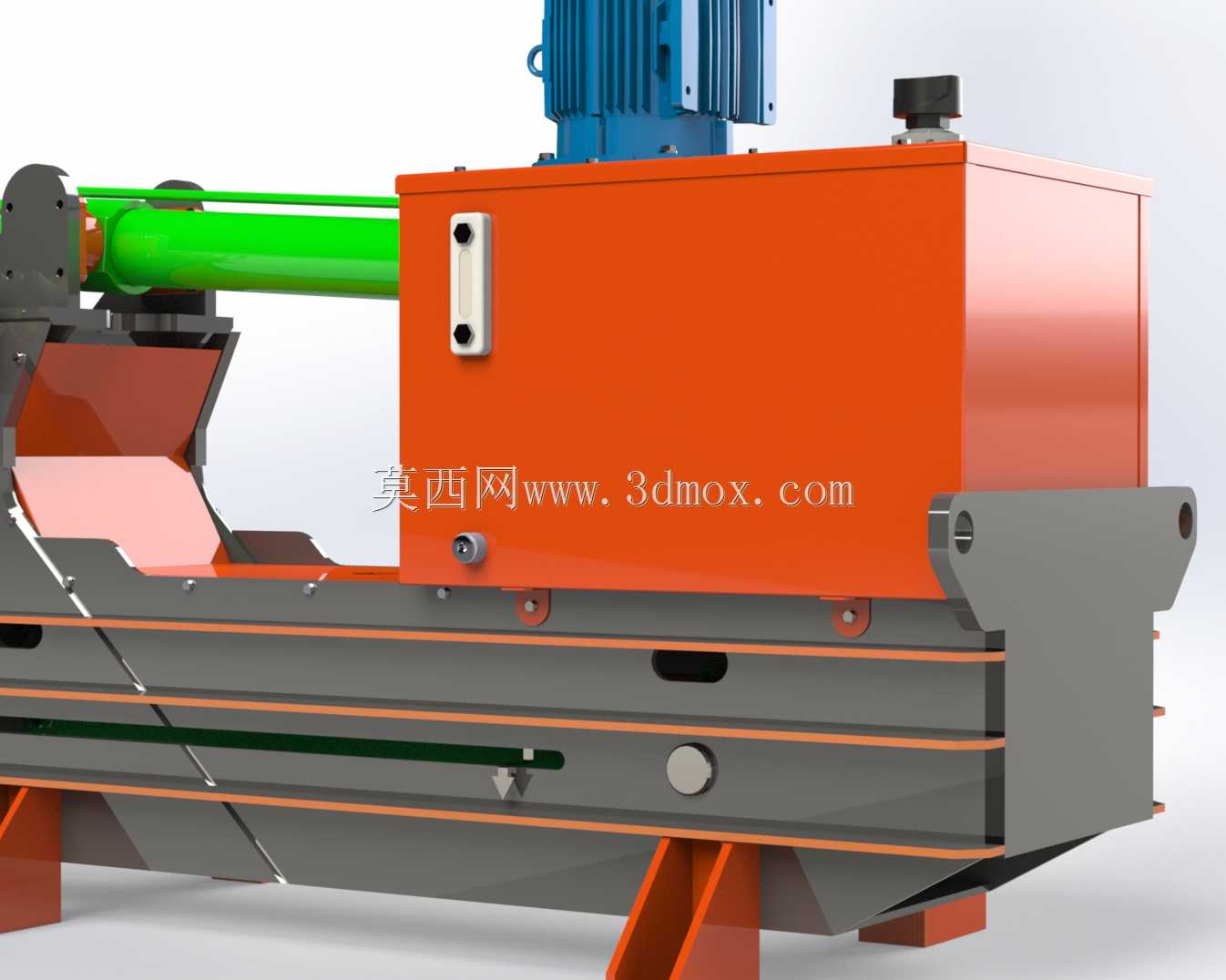

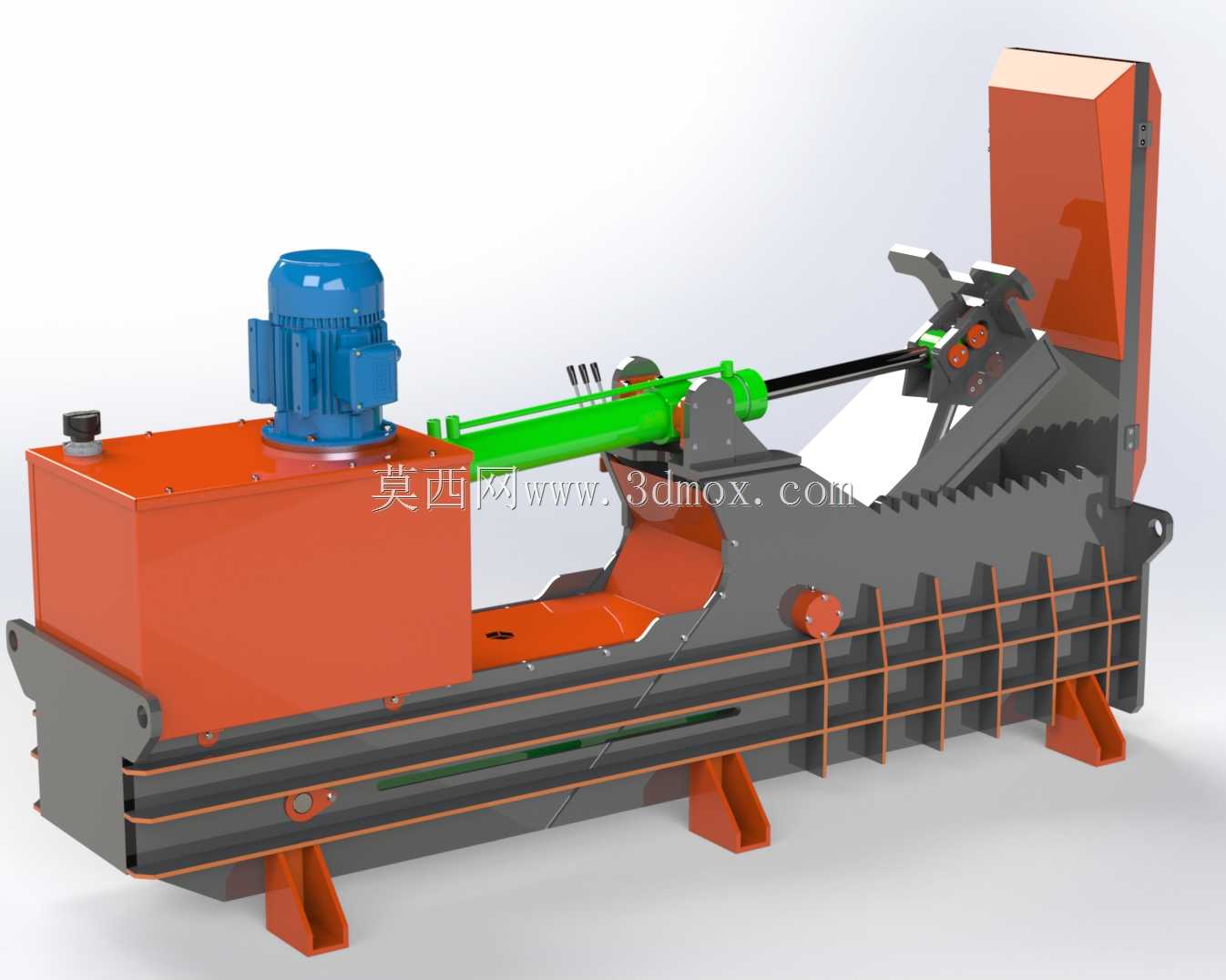

　　在再生资源回收加工的厂区作业场景里，这类卧式液压剪切设备是废金属预处理环节的核心作业单元，主要针对回收站点收集的废型钢、边角钢板、报废金属构件、废弃管材等不规则废金属物料进行定长剪切，把体积偏大、形状不规则的废金属剪切成符合冶炼入炉尺寸要求的料段，解决废金属运输成本高、入炉投料卡堵的实际生产问题。从设备的整体布局来看，整机采用卧式长床身结构，左侧集成液压动力单元与油箱，橙色的箱体结构既作为液压油的存储容器，同时承担整机主安装基座的作用，顶部布置的蓝色驱动电机通过联轴器与液压泵直连，省去了皮带传动的张紧维护环节，动力传输效率更高，也减少了厂区作业时的传动部件外露安全隐患。中部的绿色液压缸是设备的核心执行部件，采用单杆活塞式结构，缸体通过铰支座与床身连接，活塞杆端部连接剪切动刀座，作业时液压系统输出高压油推动活塞杆伸出，带动动刀向定刀座方向进给，配合床身端部的锯齿形压料齿结构，先将待剪切物料牢牢压紧在床身工作台面上，避免剪切过程中物料翘起、滑移，保证剪切断面的平整度，也防止硬滑物料崩飞造成作业安全事故。床身主体采用厚钢板焊接的箱型结构，侧面布置的网格状加强筋沿着剪切受力方向排布，能够抵消剪切厚硬钢材时产生的侧向弯矩，避免长期重载作业下床身出现变形、开焊的问题，底部的三个三角形支脚直接与厂区混凝土地面通过膨胀螺栓固定，安装时需要保证床身工作台面的水平度误差控制在每米0.2毫米以内，防止动刀进给时出现偏载，加剧刀刃的非正常磨损。

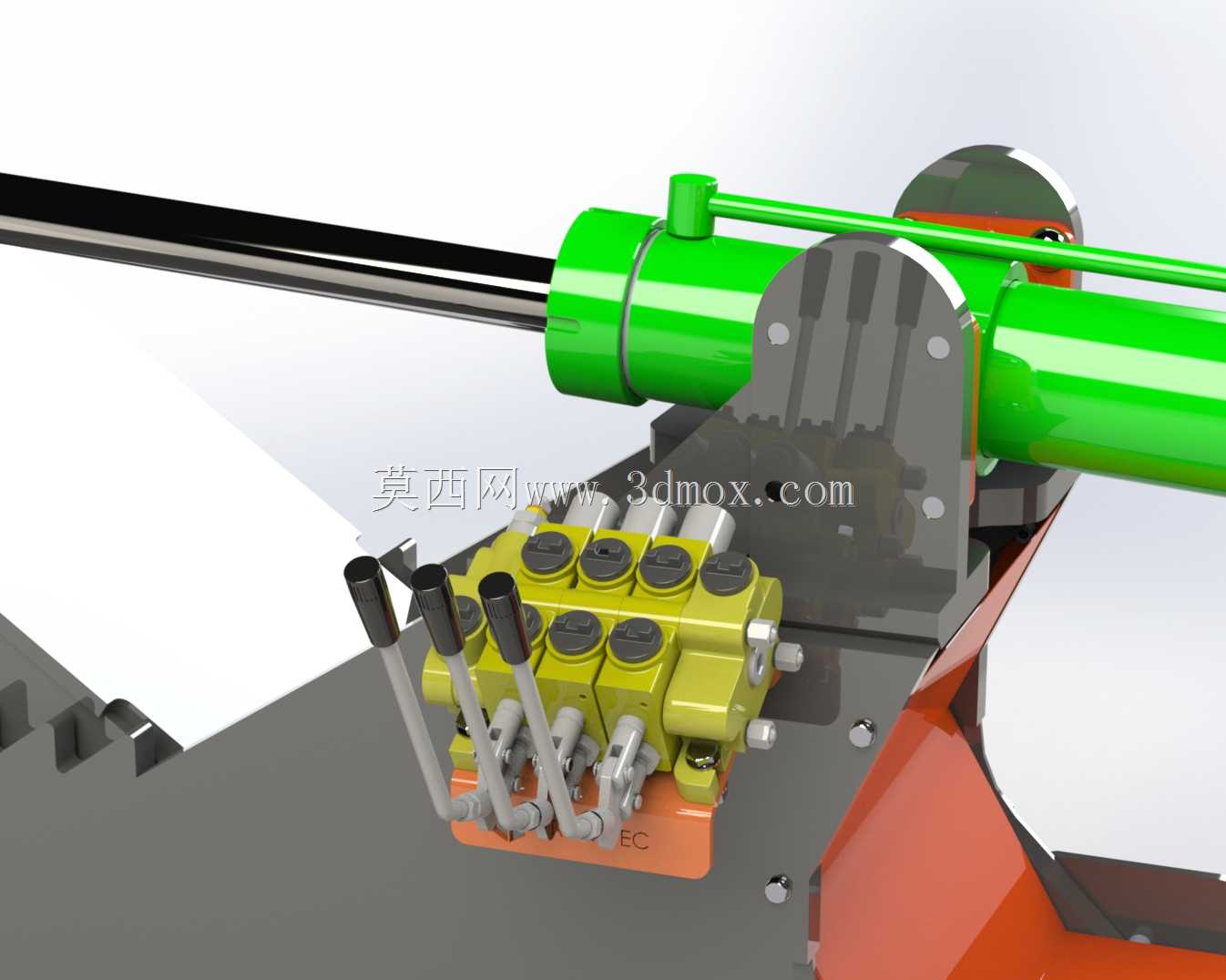

　　设备右侧的立式挡料架可以根据所需剪切的料段长度调整位置，通过插销结构固定在床身的对应定位孔内，适配不同冶炼厂家对废钢料段的尺寸要求，常规作业状态下剪切料段长度控制在300毫米到800毫米区间，能够满足绝大多数中频炉、转炉的废钢入炉尺寸规范。从设计逻辑上，这款设备没有采用传统鳄鱼剪的上摆式剪切结构，而是选择卧式水平进给的剪切方式，一方面降低了整机的重心高度，作业时的设备振动更小，不需要做过于复杂的基础减震处理，适合中小型回收站点的场地条件；另一方面水平进给的动刀行程更长，能够单次剪切直径更大的圆钢或者宽度更大的钢板物料，单次剪切的物料处理量比同吨位的鳄鱼剪高出15%左右。液压系统的控制阀组集成安装在液压缸侧方的安装座上，

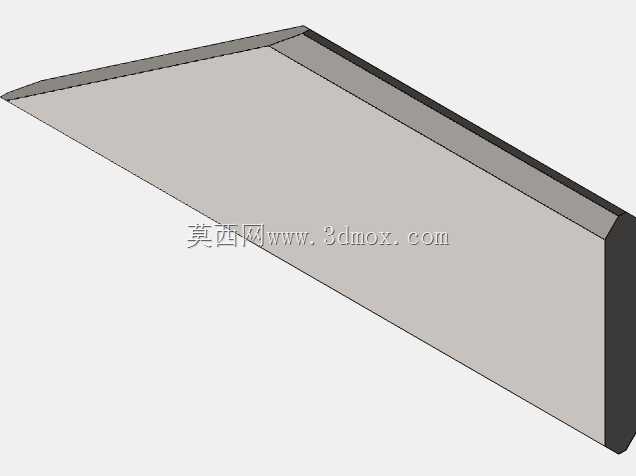

　　管路走线沿着床身侧面的走线槽布置，既避免了物料吊运、剪切过程中砸碰液压管路，也方便后期维护时排查管路渗漏问题。压料机构采用与剪切动作联动的液压驱动设计，剪切作业启动时压料缸先动作压紧物料，压力达到设定阈值后剪切缸才开始进给，剪切完成后剪切缸先回程到位，压料缸再抬起复位，整套动作通过液压油路的顺序阀实现自动控制，不需要操作人员手动切换动作步骤，单人即可完成上料、剪切的全流程操作，降低了作业的人力成本。设备的动刀与定刀都采用高强度合金工具钢制造，刀刃部位经过淬火处理，硬度达到HRC55-60，剪切普通低碳废钢时刀刃的单次修磨间隔可以达到200小时以上，刀片采用螺栓压紧的安装结构，磨损后可以快速拆卸修磨或者更换，不需要对刀座进行二次加工。

　　在安装边界方面，整机的长度方向预留至少1.5米的操作与维护空间，用于液压油更换、电机检修、刀片更换等作业，设备后侧预留0.8米的管路维护通道，进料方向的场地需要留出足够的物料堆放与上料作业空间，适配装载机或者人工辅助上料的作业模式。这类设备在中小型废钢回收站点、报废汽车拆解厂、机械加工厂的边角料处理车间都有广泛应用，相比大型龙门式剪切设备，它的占地面积更小，采购与维护成本更低，对场地的承重要求不高，不需要专门做厚重的混凝土设备基础，能够快速部署投产，处理日常回收的各类中低厚度废金属物料完全满足产能要求，单台设备的小时处理量可以达到1-2吨，匹配中小规模回收站点的日处理量需求。设计过程中特意将液压油箱的容积设置为液压泵每分钟流量的6-8倍，保证液压油有足够的散热与沉淀杂质的空间，避免连续作业时液压油温度过高导致密封件老化加速、系统压力不稳定的问题，油箱侧面设置的液位计与油温观察点，方便操作人员日常巡检时快速掌握油液状态，及时补充或者更换液压油。
