手摇式农用颗粒物料破碎处理装置

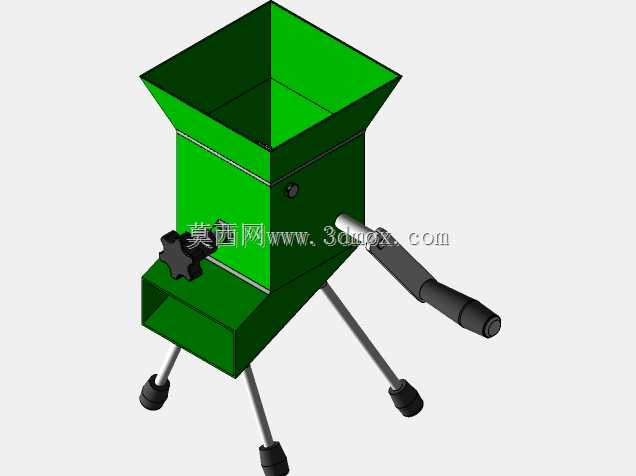

　　这款手动操作的颗粒处理设备，主要面向小型农户、家庭作坊的零散物料破碎作业场景，可覆盖谷物脱壳后细碎、油料作物轧胚、养殖饲料粗碎、干果类原料破壳等多类轻量加工需求，无需外接电源即可完成作业，尤其适配丘陵山区零散地块、户外临时加工点、无供电配套的小型作业场所使用，能有效降低小规模加工的设备投入与使用门槛。设备整体采用立式分层结构布局，上部为扩口式方形喂料斗，斗壁设置12度左右的倾斜导料角，可依靠物料自重实现匀速喂料，避免人工持续推料的操作负担，喂料斗下部衔接方形破碎腔体，腔体内部设置对辊式破碎副，侧部伸出的摇柄通过曲柄结构与破碎辊转轴直连，摇柄握持段包覆防滑橡塑套，操作时单手握持转动即可驱动破碎辊相对回转，对进入腔体的物料施加挤压、

　　剪切作用力完成破碎作业，摇柄的力臂长度经过匹配设计，正常成年男性操作时单臂施力即可满足常见硬质物料的破碎扭矩需求，无需额外加装减速增扭结构。破碎腔体下部设置斜向出料导槽，破碎完成的物料可顺着导槽滑出，直接落入下方承接的容器内，导槽的倾斜角度设置为18度，可保证不同粒径的破碎物料顺畅滑落，不会在槽内积料堵料。设备支撑部分采用三腿式斜撑支架结构，三条支腿呈120度圆周分布，支腿与竖直方向呈15度外倾角，支腿底端套装防滑橡胶脚垫，放置在平整地面时可获得足够的支撑稳定性，操作摇柄时不会出现设备侧滑、移位的问题，支腿采用薄壁金属管材制作，在保证结构强度的前提下尽可能控制整机重量，方便单人搬运转移作业位置。从结构设计逻辑来看，

　　这款设备优先考虑了手动操作的省力性与户外使用的可靠性，整体没有复杂的电控元件与精密传动部件，日常使用仅需定期在转轴位置加注润滑脂即可完成维护，故障概率极低。设备的安装边界较为宽松，整机放置时占用的地面投影直径约为550mm，整体高度约为620mm，不需要额外打地脚螺栓固定，放置在普通木质桌面、水泥地面、平整硬土面上均可正常作业，喂料斗的上口尺寸为320mm×320mm，单次可容纳约8L待加工物料，不需要频繁补料，可满足小批量连续作业的效率需求。破碎腔体的侧部设置了间隙调节旋钮，可根据待加工物料的硬度与目标破碎粒径，调整两个破碎辊之间的工作间隙，比如处理花生、葵花籽这类薄壳油料作物时，可将间隙调至略小于物料粒径，

　　实现破壳而不粉碎种仁的效果；处理玉米、豆粕这类饲料原料时，可将间隙调小，获得更细碎的加工粒度，适配不同的作业需求。设备的所有与物料接触的部位均采用光滑金属板面制作，没有容易藏纳物料的死角，作业完成后仅需用毛刷清扫腔体内部与出料导槽即可完成清理，不会出现不同批次物料交叉混杂的问题，适合加工多种不同品类的物料。在实际使用场景中，这类手动破碎设备相比电动破碎机，除了无电源场景的适配优势外，还具备转速可控的特点，操作时可根据物料的破碎情况灵活调整摇柄转动速度，处理脆性易飞溅的物料时可降低转速减少物料飞溅损耗，处理韧性物料时可适当提高转速提升作业效率，相比固定转速的电动小型破碎机，对不同物料的适配性更强。三腿支撑的结构相比四腿结构，对放置地面的平整度要求更低，即使在略有凹凸的硬土地面上，也能通过三个支腿的自然贴合实现稳定放置，不会出现四腿结构常见的单点悬空、作业时晃动的问题。摇柄与转轴的连接部位设置了防脱销结构，长时间反复正反转操作也不会出现摇柄脱落的问题，操作安全性有足够保障。设备整体没有突出的尖锐棱角，所有钣金衔接处都做了卷边钝化处理，搬运与操作过程中不会划伤操作人员，适合非专业机械操作的普通农户使用。
