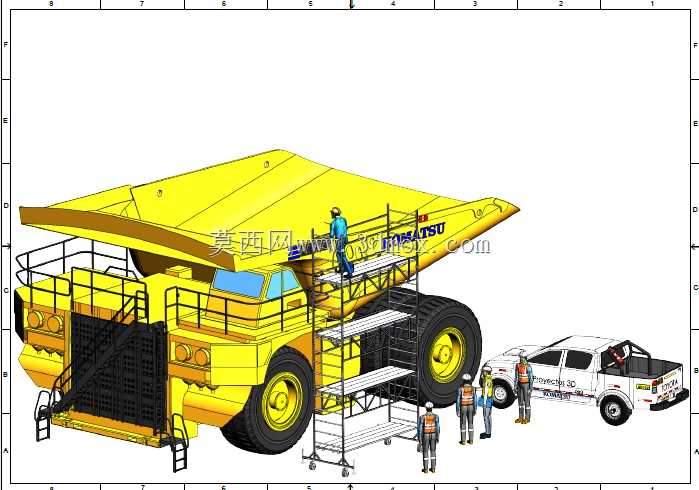

小松HD1500矿用自卸车结构三维设计

　　在露天矿山开采、大型水利工程土石方转运、露天煤矿剥离作业这类场景里，非公路矿用自卸车是核心的物料转运载体，和普通公路自卸车完全不同，这类设备不需要满足公路上路的法规尺寸限制，所有设计都围绕大载重、高可靠性、极端工况适应性展开，小松HD1500作为百吨级矿卡的经典机型，其结构设计逻辑完全贴合矿山作业的实际需求。

　　从实际作业场景来看，这类矿卡的作业循环基本固定在装载点到卸矿点的固定路线上，路面多为临时铺设的碎石路面，坡度大、转弯半径受限，同时作业环境里粉尘浓度高、昼夜温差大，部分高海拔矿区还存在气压低、发动机进气效率下降的问题，因此整车结构设计首先要考虑的就是抗冲击能力，车架作为核心承载部件，采用的是全箱型截面焊接结构，纵梁和横梁的连接位置全部做了圆弧过渡处理，避免应力集中，在和悬挂、举升油缸连接的支座位置，额外增加了多层加强板，匹配大吨位载荷下的交变应力冲击，避免长期作业出现焊缝开裂的问题。

　　货厢部分的设计完全针对矿岩物料的特性，厢体底板采用高强度耐磨钢板，整体做了V型导流结构，卸料的时候物料可以依靠自重快速滑出，不会出现粘厢的问题，货厢前部的挡料板高度超过驾驶室顶部，避免装载的时候大块矿岩滚落砸坏驾驶室，同时货厢和车架的连接采用了浮动式的铰接结构，在非铺装路面行驶的时候，货厢可以相对车架产生小幅度的扭转，抵消路面颠簸带来的附加载荷，避免硬连接导致的结构变形。举升系统采用双级伸缩油缸，布置在货厢前部两侧，举升的时候油缸受力均匀，举升角度可以达到50度以上，即使是粘度较高的湿粘物料也能彻底卸净，举升过程的速度匹配做了分段设计，举升初期速度较慢，避免物料突然向后涌动导致整车翘头，举升后期自动降速，减少货厢到达上限位置的冲击。

　　驾驶室的设计优先考虑作业安全性，整体采用防滚翻、防落物的骨架结构，外部覆盖厚钢板，前挡风玻璃采用夹胶防弹玻璃，能够抵御飞溅碎石的冲击，驾驶室内部的视野经过专门优化，驾驶员坐在座椅上可以直接观察到前方3米内的地面情况，同时右侧补盲镜的覆盖范围可以兼顾车辆右前轮和货厢右侧的区域，减少矿区作业的视野盲区。上下车通道采用多级踏步+双侧扶手的设计，踏步表面做了防滑冲孔处理，即使在沾有泥水或者矿粉的情况下也能保证踩踏摩擦力，匹配矿山作业人员穿戴劳保鞋的使用场景。

　　行走系统采用大尺寸深花纹矿用专用轮胎，单胎载荷可以达到百吨级，轮胎和车架之间采用油气悬挂，相比传统的钢板弹簧悬挂，油气悬挂可以吸收路面带来的大幅度冲击，在重载通过坑洼路面的时候，车轮可以有更大的跳动行程，保证轮胎始终和地面接触，避免出现打滑或者悬空的情况，同时前后桥都采用了刚性驱动桥，桥壳整体铸造成型，内部的轮边减速结构可以放大输出扭矩，满足重载爬坡的动力需求，整车的最小离地间隙超过半米，在通过矿区路面的大块落石或者临时路坎的时候，不会出现底盘剐蹭的问题。

　　从安装边界来看，这类矿卡的整车宽度接近7米，长度超过12米，高度在货厢落下的时候也超过5米，因此在做矿区总平面布置的时候，装载点的卸矿高度、卸矿点的挡墙高度、运输道路的转弯半径都需要匹配这个尺寸参数，双车道的道路宽度需要预留15米以上的空间，才能保证两台矿卡会车的时候有足够的安全距离。和液压挖掘机的匹配上，HD1500的货厢长度和高度刚好匹配200吨级矿用挖掘机的卸载高度和卸载半径，挖掘机3-4斗就可以装满整车，减少装载等待时间，提升整个采装运环节的作业效率。

　　在建模过程中，这类大吨位工程车辆的结构还原需要重点关注各个部件的运动干涉问题，比如货厢举升过程中，货厢尾部和车架尾部的间隙、举升油缸的伸缩行程和铰接点的位置匹配，转向过程中前轮和车架、挡泥板之间的间隙，都需要按照实际尺寸做运动仿真校验，避免出现结构干涉。同时整车的配重分布也需要在建模阶段做初步核算，满载状态下整车的重心位置要在前后桥的合理载荷分配区间内，避免上坡的时候出现后翘、下坡的时候出现前轮载荷不足转向失灵的问题。另外，整车的维护空间也在设计阶段做了预留，发动机舱周边留出了足够的检修通道，空滤、机油滤芯这些需要定期更换的部件都布置在站在地面就可以操作的位置，减少日常维护的攀爬工作量，适配矿山高强度连续作业的维保需求。
