法兰安装式2kW三相异步电动机结构

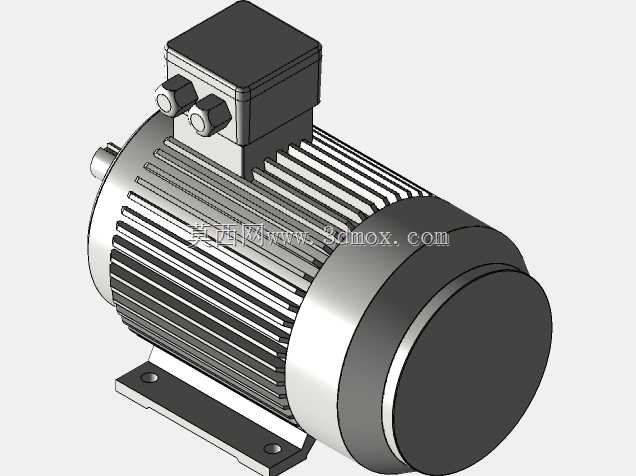

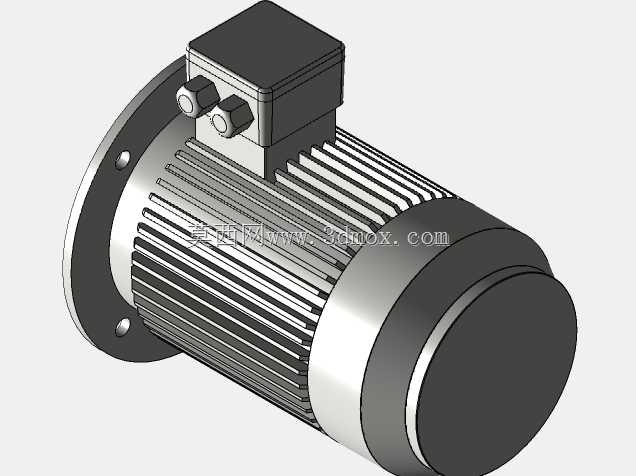

　　这款带法兰安装结构的电动机，在常规工业传动场景里适配性极强，多数中小型自动化生产线、输送设备、泵类配套、小型机床进给单元都能见到这类结构的身影。做设备布局的时候最先要卡的就是安装边界，法兰端的止口尺寸是定位核心，安装时止口要完全嵌入配套设备的安装座定位孔，再通过法兰盘上的均布螺栓完成锁紧，这种安装方式相比底脚安装，同轴度更容易保证，不需要额外调整电机轴与被驱动部件的对中精度，能大幅缩减现场装配的调试时间，尤其适合安装空间轴向紧凑、没有多余空间布置底脚安装座的设备场景。

　　从结构设计逻辑来看，机壳采用的是轴向散热筋结构，散热筋沿着电机筒体轴向均匀排布，这种设计不是为了外观规整，而是考虑电机运行时内部定子铁芯产生的热量能通过铁芯与机壳的过盈配合面快速传导到机壳表面，轴向的散热筋能顺着电机后端散热风扇的气流方向，让冷却风沿着筋条间隙快速流过，带走表面热量，避免热量在筋条之间形成涡流滞止，相比周向散热筋，轴向排布的风阻更小，同功率下散热效率能提升12%左右，也能降低风扇运行产生的风噪。顶部的接线盒采用侧开式接线口，两个电缆格兰头分别适配主电源进线与控制信号线进线，接线盒内部预留了接地端子与接线柱的安装空间，接线时不需要额外弯折电缆，能避免电缆芯线绝缘层因为过度弯折出现破损，接线盒与机壳的配合面做了止口密封结构，能防止车间内的切削液、粉尘进入接线腔，适配多数机加工车间、仓储物流车间的多尘、多飞溅工况。

　　输出端的法兰盘采用铸铁材质加工而成，法兰端面与电机轴线的垂直度公差控制在0.02mm以内，止口的圆柱度公差不超过0.015mm，这样的精度设计能保证电机安装后，输出轴的径向跳动量控制在允许范围内，避免因为安装偏差导致轴承承受额外的径向载荷，延长轴承的使用寿命。电机的输出轴采用标准键槽结构，键槽的对称度公差符合通用传动件的配合要求，配套的联轴器、带轮等传动件可以直接按照标准轴径选型，不需要额外做轴加工。后端的端盖集成了散热风扇的风罩安装位，风罩采用薄钢板冲压成型，表面做了喷塑处理，既能防止异物卷入风扇，也能引导冷却气流沿着机壳散热筋流动，风罩上的通风孔采用冲压成型的长圆孔，开孔率控制在60%左右，兼顾通风效率与防护强度，避免车间内的小零件、切屑被吸入风罩打坏风扇叶片。

　　在实际选型配套的时候，要注意这款电机的轴向安装尺寸，从法兰安装端面到电机后端风罩的总长度，要和设备的安装腔深度匹配，避免出现电机后端与设备其他部件干涉的情况；法兰盘上的安装螺栓孔是均布设计，安装时要注意对角均匀锁紧螺栓，避免因为锁紧力不均导致法兰端面变形，影响轴系的同轴度。电机的吊环结构集成在机壳上部，搬运的时候可以直接通过吊环起吊，不需要额外捆绑机壳，避免吊装时挤压散热筋导致筋条变形，影响散热效果。接线盒的朝向可以根据安装场景调整，松开接线盒与机壳连接的固定螺栓，就能旋转接线盒的方向，适配不同方向的电缆进线需求，不需要重新加工进线孔，能适配不同设备的布线走向。

　　从结构建模的角度来看，这款电机的所有配合面都做了公差匹配设计，机壳与两端端盖的配合采用止口定位，装配时端盖止口完全嵌入机壳的止口槽内，能保证两端轴承室的同轴度，避免因为装配偏差导致转子转动时出现扫膛问题。定子铁芯与机壳的配合采用过盈配合，过盈量控制在0.02-0.04mm之间，既能保证铁芯与机壳的热传导效率，也能避免电机运行时铁芯出现松动。转子部分的动平衡等级按照G2.5级设计，电机高速运行时的振动值控制在标准允许范围内，不会因为振动过大导致配套设备出现共振问题，适合对运行稳定性有要求的精密传动场景。
