乐高科技组42088拖车拼装结构设计

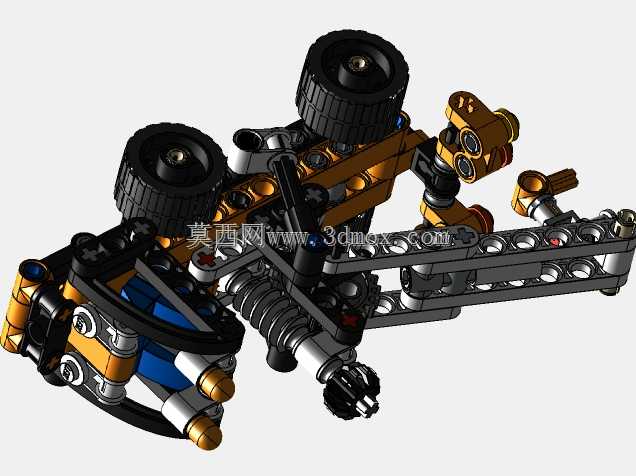

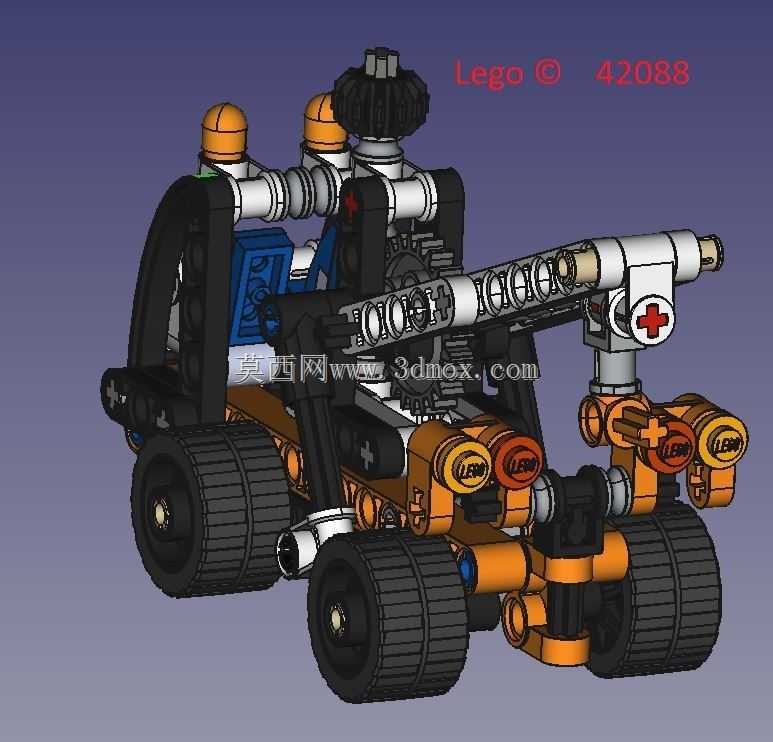

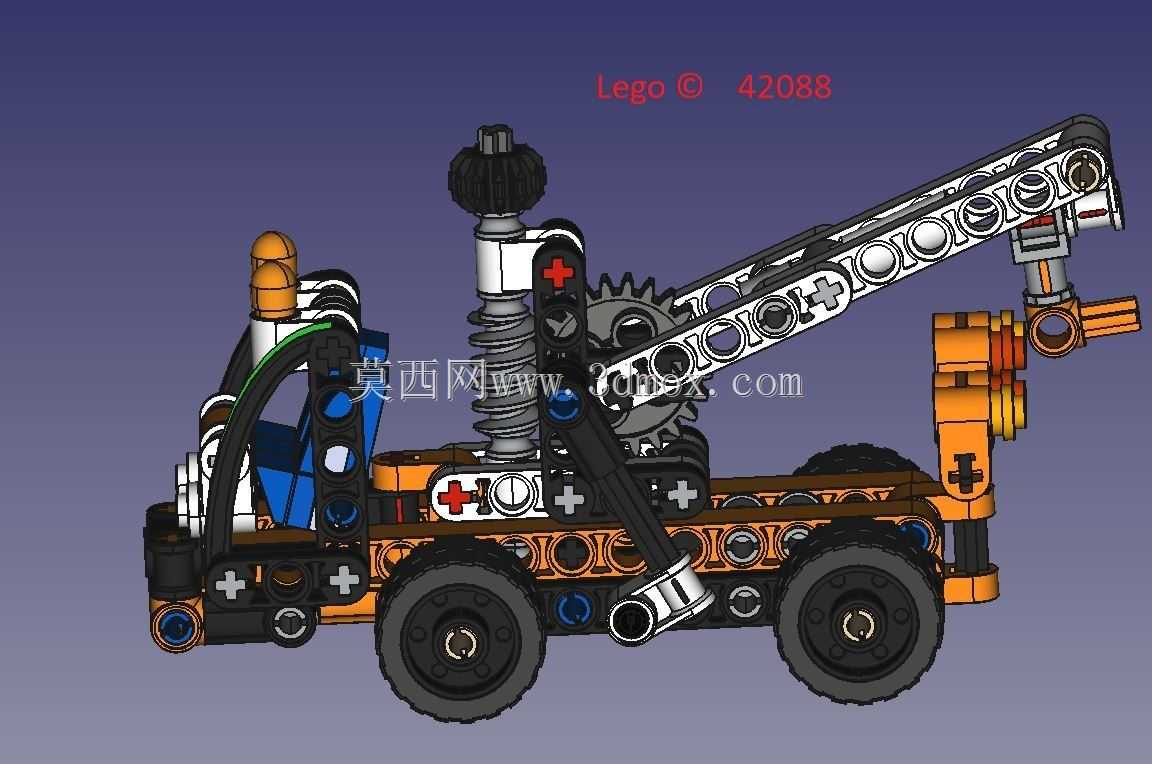

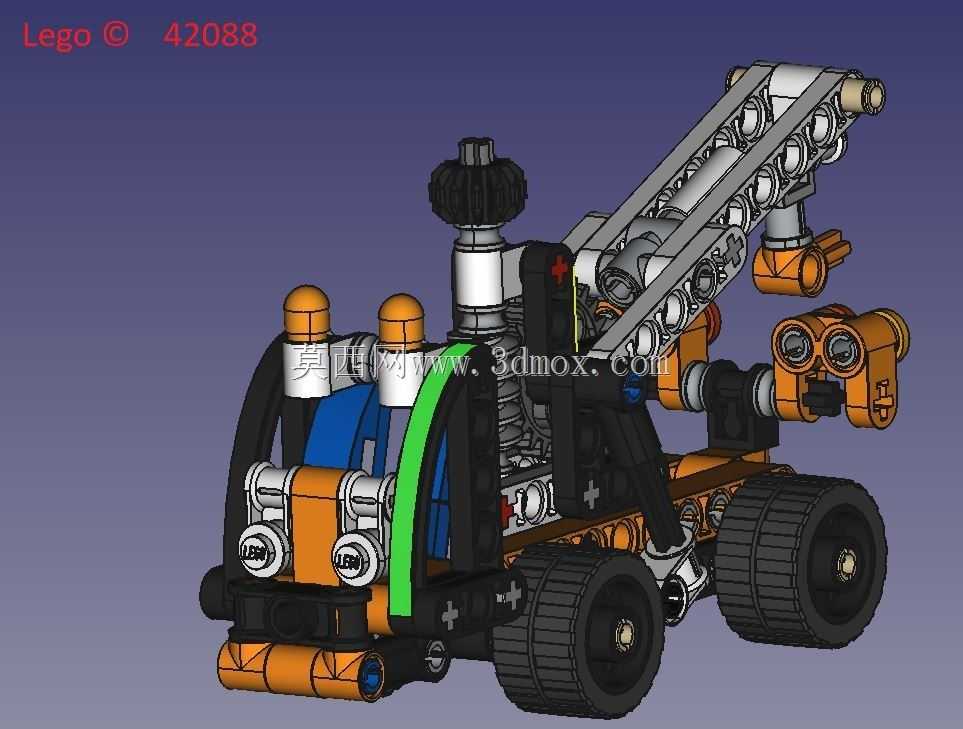

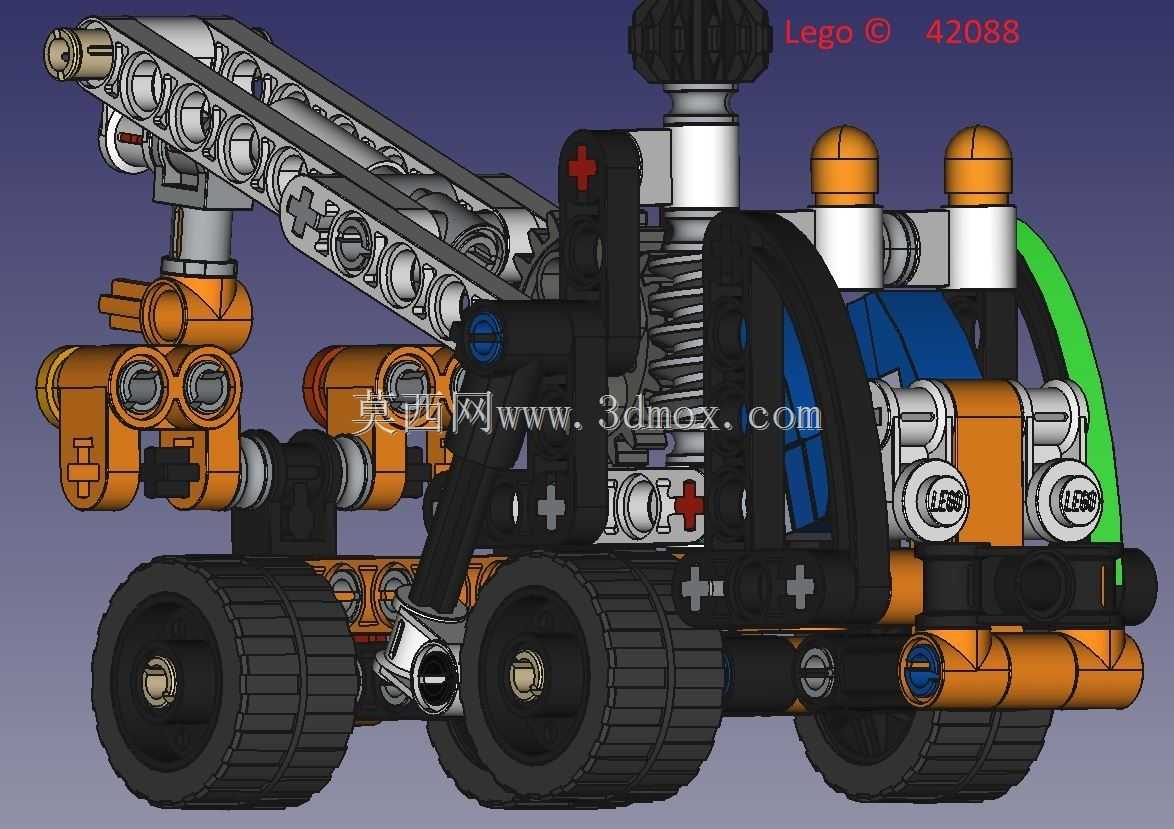

　　这款积木拖车的三维结构设计，完全围绕小型工程作业场景的功能模拟展开，还原了真实拖车的作业逻辑与结构特征，可作为积木拼装教学、机械结构认知的具象化载体，也能为小型民用拖车的简化结构设计提供参考思路。从实际用途来看，该模型复刻了真实场景中轻型拖车的核心功能，包括前置拖挂连接结构、可俯仰调节的吊臂组件、带转向功能的行走轮组，能够模拟道路清障、小型物料转运、场地内设备移位等常见拖车作业场景，拼装完成后可通过手动操作实现吊臂抬升、车头转向、拖钩锁止等动作，完整复现真实拖车的作业流程。在功能特性的设计上，模型采用乐高科技组的标准孔梁、销钉、轴类零件搭建，所有活动关节均预留了合理的运动间隙，吊臂部分通过多组交叉孔梁实现分段铰接，

　　配合顶部的模拟绞盘结构，可实现0-45度范围内的俯仰调节，吊臂末端的拖钩采用可开合的卡扣结构，能够与同规格积木车辆的拖挂点实现可靠连接，不会在模拟拖拽过程中出现松脱。车头部分的转向结构采用齿轮齿条传动逻辑，转动顶部的模拟方向盘旋钮，即可带动前轮组实现左右各30度的转向角度，转向过程中轮组与车架之间预留了足够的避让空间，不会出现运动干涉。行走轮组采用大尺寸橡胶轮胎搭配轮毂零件，轮胎表面的防滑纹路完全还原真实工程车辆轮胎的特征，后轮组采用双轮并排布局，提升模拟拖拽作业时的支撑稳定性，车架底部的传动结构采用十字轴连接，所有转动部位均搭配轴套实现轴向定位，避免零件在运动过程中出现窜动脱落。设计思路上完全遵循积木零件的装配逻辑，

　　从车架主体的基础搭建开始，先完成两根纵向主孔梁的定位，通过横向销钉连接形成刚性车架主体，再依次装配行走轮组、转向机构、吊臂铰接座，最后完成车头外观覆盖件、吊臂组件、拖挂结构的装配，整个装配顺序符合从内到外、从基础到功能件的机械装配逻辑，每个连接点的销钉、轴件长度都经过匹配，既保证连接强度，又不会出现零件突出干涉的问题。外形尺寸方面，该模型拼装完成后总长度约180mm，总宽度约90mm，吊臂完全放平状态下总高度约100mm，吊臂抬升至最大角度时总高度约160mm，所有突出部件均在车架主体的投影边界范围内，安装摆放时不需要额外预留过多的周边空间，适合桌面场景的展示与操作。模型的细节结构也做了充分还原，车头部分的模拟车灯、进气格栅、

　　驾驶舱扶手都采用对应颜色的积木零件实现，吊臂侧面的模拟液压管路采用柔性轴零件搭建，完全贴合吊臂的轮廓走向，车架侧面的模拟工具箱、尾灯结构也都有对应零件还原，在保证功能完整性的同时，兼顾了外观的写实度。对于三维建模从业者而言，该模型的结构搭建逻辑能够为模块化装配设计、运动机构间隙设计提供参考，所有铰接点的限位设计、运动副的配合公差都经过实际拼装验证，不存在结构卡死、零件干涉的问题，可直接用于积木拼装指导、机械结构科普等场景，也能作为小型民用牵引设备简化结构设计的参考样本，帮助设计人员快速理解轻型拖车的核心结构组成与运动逻辑。
