小型四旋翼飞行器结构设计方案

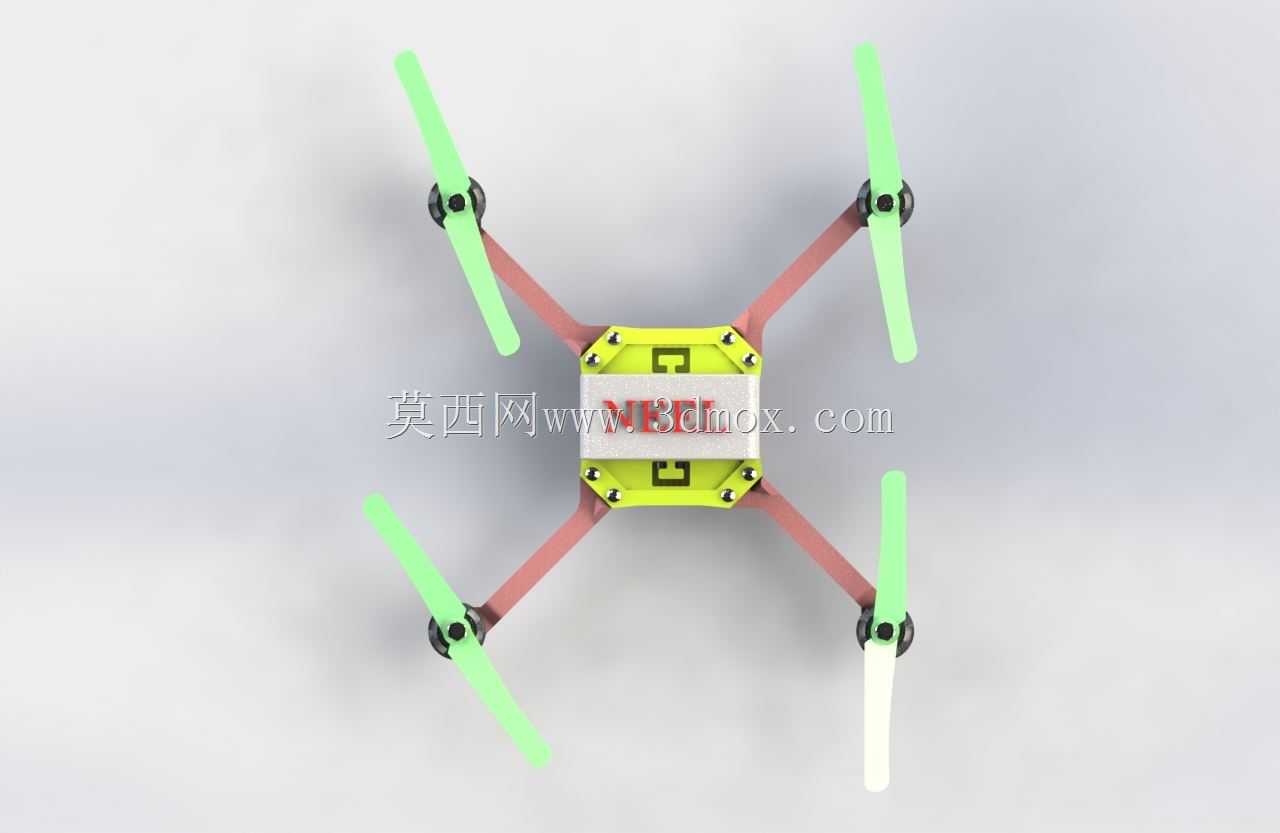

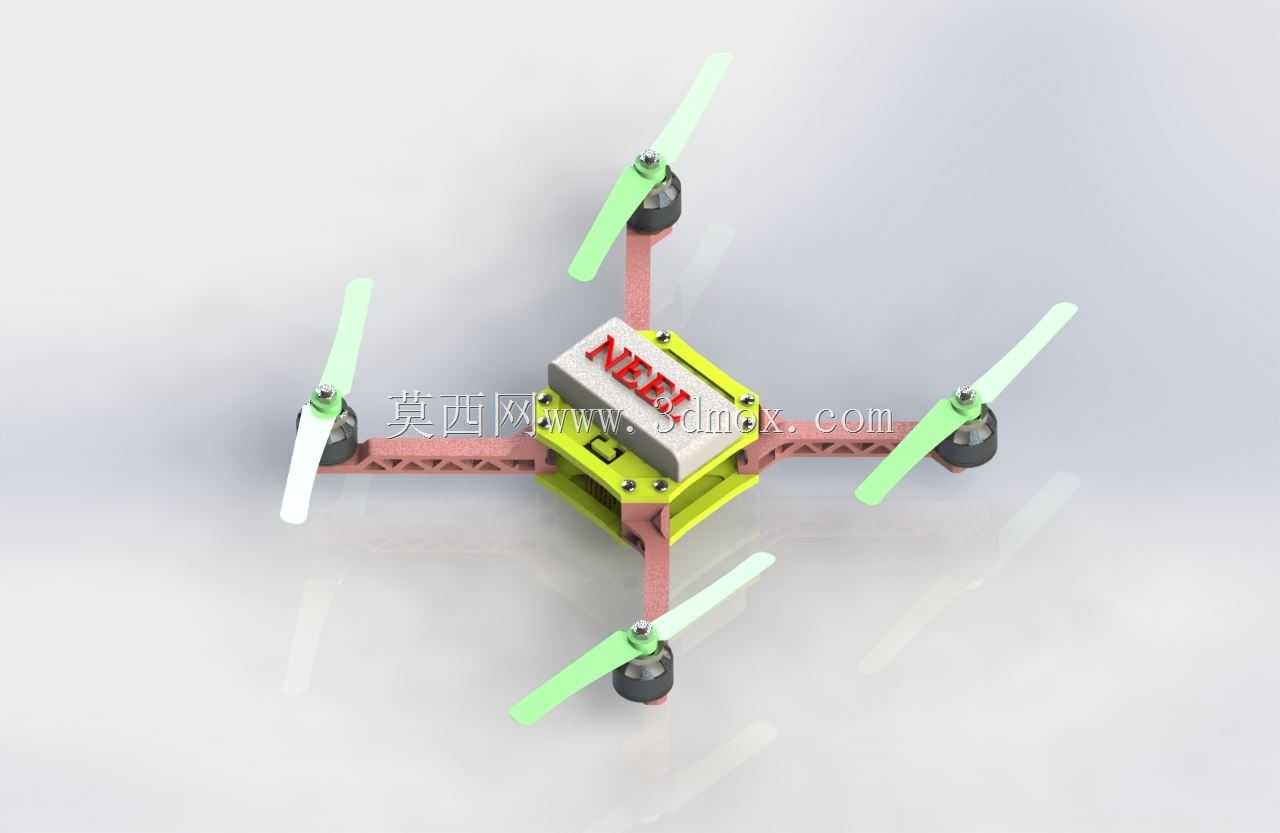

　　这款小型四旋翼飞行器的结构设计，核心围绕轻量化与易维护的工程需求展开，机架主体采用十字交叉的臂式布局，四个机臂从中心载荷舱向外等角度延伸，相邻机臂夹角严格控制为90度，保证动力输出的力矩对称，避免飞行过程中出现偏航力矩偏差。中心载荷舱采用分层堆叠的结构设计，下层为电池安装位，预留了标准锂电池的安装卡槽与走线空间，卡槽周边设计有防滑凸棱，可在飞行姿态快速变化时避免电池移位；上层为飞控板与电调的安装平台，平台表面预留了多组M2规格的安装孔位，可兼容市面上主流的开源飞控硬件，孔位周边做了沉台处理，安装螺丝后不会突出平台表面，避免与上层的保护盖板产生干涉。机臂与中心舱的连接采用快拆式榫卯结构加侧向顶丝固定的方案，日常维护更换受损机臂时，

　　无需拆解整个中心舱结构，仅需松开对应位置的顶丝即可拔出机臂，大幅降低外场作业时的维护耗时。机臂末端的电机安装座采用一体化注塑成型的结构，座体上预留了电机的定位孔与走线槽，电机引线可顺着机臂内部的中空通道直接引入中心舱，避免引线外露在飞行过程中被旋翼剐蹭，同时也能降低飞行过程中的风阻。旋翼采用两叶式设计，桨根位置与电机输出轴通过快拆桨座连接，桨叶的翼型经过低速气动优化，在小尺寸电机的动力输出区间内可获得更高的升力效率，同时桨叶采用柔性改性材质，发生轻微碰撞时可产生弹性形变卸力，避免桨叶直接断裂或者冲击力传递到电机轴造成电机损坏。从安装边界来看，整机展开后对角电机轴的间距控制在200mm以内，属于微型四旋翼的尺寸范畴，

　　中心载荷舱的内部可用空间为40mm×40mm×25mm，可容纳常规的1S锂电池与集成式飞控电调组件，机臂的截面尺寸为8mm×8mm，在保证结构强度的前提下尽可能降低了结构重量。在实际应用场景中，这类小型四旋翼可用于室内环境的巡检作业，比如狭窄管道内部的视觉探查、仓储货架高层的货物盘点，也可作为高校机械、自动化专业的教学实验平台，用于验证飞行控制算法、结构轻量化设计的实际效果。设计过程中针对整机的重量分布做了反复优化，四个电机的安装位置严格处于同一水平面，中心载荷舱的重心落在四个机臂构成的十字形几何中心正下方，避免飞行过程中出现重心偏移导致的姿态控制难度提升。机臂的材质选用了玻纤增强的复合材质，相比同尺寸的纯塑料机臂，

　　抗扭强度提升了40%以上，同时重量仅比纯塑料机臂高8%，可承受飞行过程中急加速、急转向产生的结构载荷，不会出现机臂震颤影响飞行稳定性的问题。中心舱的上下盖板之间预留了1mm的密封胶条安装槽，可在小雨环境下作业时阻挡水汽进入舱内部件，提升设备的环境适应能力。走线通道的转角位置全部做了圆角处理，避免穿线时锋利的边角割破导线绝缘层，造成电路短路故障。电机安装座的底部设计了小型的减震胶柱安装位，可加装硅胶减震柱来降低电机运转产生的高频震动传递到飞控的IMU模块，提升姿态传感器的采样精度，进而优化飞行姿态的控制稳定性。整机没有设计额外的起落架结构，机臂末端的电机座底部突出机臂下表面3mm，可在降落时起到支撑作用，同时避免桨叶直接接触地面，这种设计在降低结构重量的同时，也减少了整机的零件数量，降低了装配复杂度。
