SolidWorks布尔运算组合实体特征演示

　　在机械结构三维建模工作中，布尔运算作为实体特征构建的核心基础操作，是每一位结构设计从业者必须熟练掌握的建模手段，很多刚接触三维建模的设计人员，往往会在多实体合并、实体切除、公共实体提取这三类布尔操作上出现特征报错、实体丢失、运算后几何拓扑错误的问题，这套演示案例就是针对三类核心布尔操作做的具象化实体展示，能帮设计人员快速理解不同布尔操作的实体变化逻辑。先从实际应用场景来说，布尔运算的使用覆盖了从通用零部件设计到复杂设备整体装配建模的全流程，比如做工装夹具的定位块设计时，需要把多个单独拉伸、旋转出来的实体块合并成一个整体零件，就会用到组合类的布尔加操作；做液压阀块的内部流道设计时，需要把提前绘制好的流道实体从阀块基体中切除出去，

　　就会用到布尔减操作；做两个配合零件的干涉检查、或者提取两个零件的公共接触区域做密封结构设计时，就会用到布尔交也就是提取公共实体的操作，这三类操作几乎贯穿了所有机械结构的建模过程，很多复杂零件的建模效率高低，很大程度上取决于设计人员对布尔运算的使用熟练度。从设计思路层面看，这套演示案例没有采用常规的方块、圆柱这类简单几何实体做演示，而是选用了曲面过渡更复杂的类椭球、环形薄壁实体作为运算基体，就是因为简单几何体的布尔运算很难暴露实际建模中会遇到的问题——比如当实体存在小曲率曲面、薄壁结构、相切边界的时候，布尔运算很容易出现零厚度几何、边界无法识别的报错，用这类带曲面过渡的实体做演示，能更贴近实际建模中遇到的复杂零件场景。拿其中的布尔减操作演示件来说，红色的环形薄壁实体是从椭球基体中切除了一个同轴的环形区域得到的，实际建模中做这类薄壁切除时，很多新手会直接用拉伸切除命令做环形切除，很容易出现切除后壁厚不均、边缘出现碎面的问题，而通过布尔减的方式，先单独做出要切除的环形实体，再和基体做布尔运算，就能提前检查切除实体的曲面质量，避免切除后出现特征错误，这种思路在做塑料件的卡扣、薄壁壳体的开孔设计时非常实用，能大幅减少后期特征修改的工作量。再看布尔交的演示件，紫色的两个相交椭球，提取出来的公共区域是一个带弧形过渡的实体，这类操作在实际设计中常用于密封结构的设计，比如两个配合的法兰端面，需要提取两个法兰的公共接触区域来设计密封垫片的轮廓，

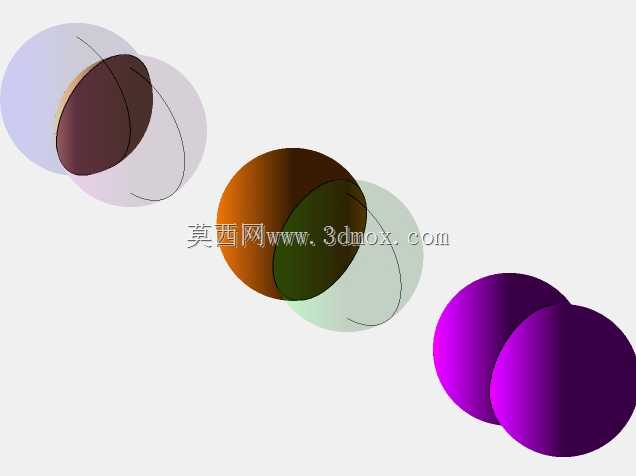

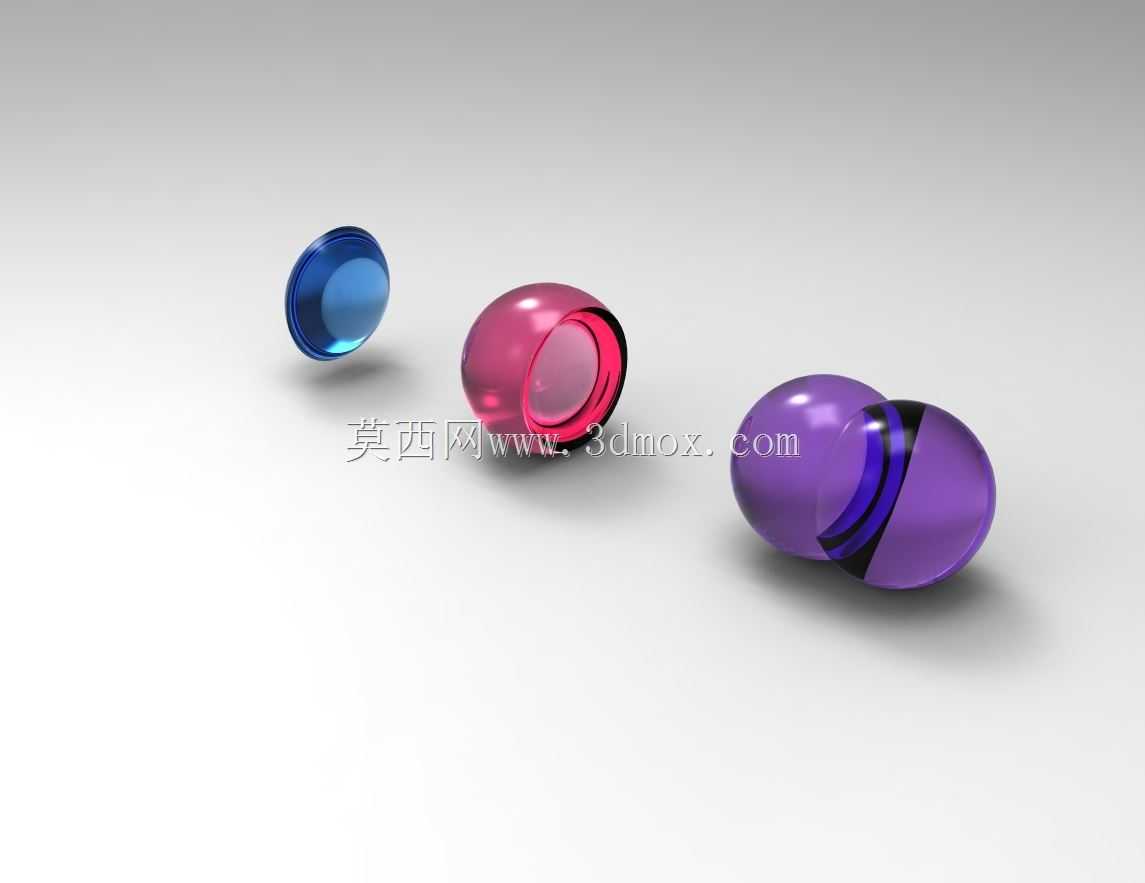

　　这时候用布尔交操作就能快速得到准确的接触区域轮廓，不用手动去绘制相交边界，能大幅提升密封件设计的效率，同时能保证轮廓和配合面完全贴合，避免出现密封间隙。从安装边界和尺寸适配的角度来说，这类布尔运算得到的实体，在实际装配中需要特别注意运算后的实体边缘是否存在锐边、是否和周边配合零件存在干涉，比如布尔减操作得到的环形薄壁零件，切除后的内边缘如果没有做倒角处理，装配时很容易和配合的轴类零件出现刮擦，影响装配效率；布尔加操作得到的合并实体，要注意合并后的实体是否存在内部的空心区域，避免后续做工程图导出、或者数控加工编程时出现实体识别错误。很多设计人员在做布尔运算时容易忽略的一点是，运算前要检查参与运算的实体是否存在无效几何、是否有重叠的小面，尤其是从外部导入的STEP、IGS格式的实体，直接做布尔运算很容易出现报错，这时候提前对实体做几何检查、修复碎面，能大幅提升布尔运算的成功率。这套演示案例里的三个实体，分别对应了三类布尔操作的典型结果，蓝色的实体是布尔加操作得到的合并实体，展示了两个独立实体合并后曲面的过渡效果；红色的环形实体是布尔减操作得到的切除实体，展示了薄壁切除后的壁厚均匀性；紫色的相交实体是布尔交操作得到的公共实体，展示了两个曲面实体相交后的公共区域形态，设计人员可以通过观察这三个实体的形态，快速理解不同布尔操作的实体变化逻辑，在实际建模中遇到类似的曲面实体运算场景时，就能快速预判运算结果，提前规避可能出现的特征报错。

　　另外在做设备整体装配的干涉检查时，布尔运算也能发挥很大作用，比如把装配体中的所有零件做布尔加运算，就能快速识别出零件之间的重叠干涉区域，比常规的干涉检查更直观，尤其是对复杂的管路装配、线束布置场景，通过布尔运算提取干涉区域，能快速调整管路和线束的走向，避免装配时出现干涉问题。在做零件的轻量化设计时，布尔减操作也是核心手段，比如需要在保证零件结构强度的前提下做减重设计，就可以把提前设计好的减重腔实体从零件基体中切除，通过布尔减的方式快速得到减重后的零件结构，同时可以配合有限元分析调整减重腔的形状和尺寸，在保证强度的前提下最大限度降低零件重量，这在航空航天零部件、移动设备结构件的设计中应用非常广泛。需要注意的是，布尔运算虽然操作简单，但在做复杂实体的运算时，一定要注意实体的建模顺序，尽量把布尔运算放在特征树的靠后位置，避免前期的特征修改导致布尔运算参考丢失，同时运算后要及时检查实体的质量属性，确认运算后的实体体积、质量是否符合设计预期，避免出现运算后实体丢失部分结构的问题。
