　　在饱和蒸汽输送与换热终端的管路系统中，这类热动力型疏水装置是保障系统换热效率、避免蒸汽泄漏、快速排出冷凝水的核心管路元件，常见于化工生产车间的蒸汽伴热管线、食品加工的蒸煮设备蒸汽支路、印染行业的烘筒蒸汽供汽端、集中供暖的热交换站二次侧管路，但凡涉及饱和蒸汽作为换热介质的工况，几乎都能见到同结构疏水阀的应用。不同于浮球式、倒吊桶式等机械型疏水装置，该款热动力结构的疏水阀没有复杂的浮筒、连杆铰接结构，核心动作依靠变压室内部的蒸汽与冷凝水动态压差实现启闭，整体结构紧凑，抗水锤冲击能力强，对安装姿态的容忍度更高，不必像浮球式疏水阀那样必须严格保持阀体水平安装，在空间局促的管廊夹层、设备旁侧的短管段上也能完成布设。从结构设计逻辑来看，

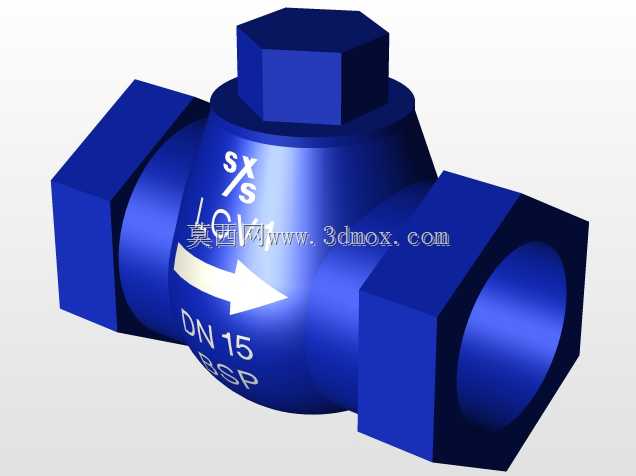

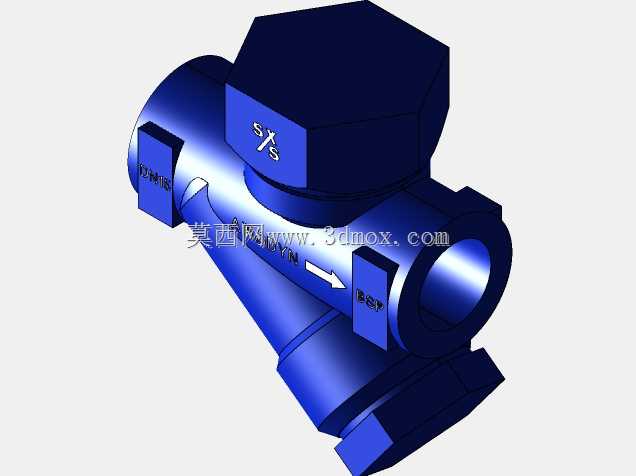

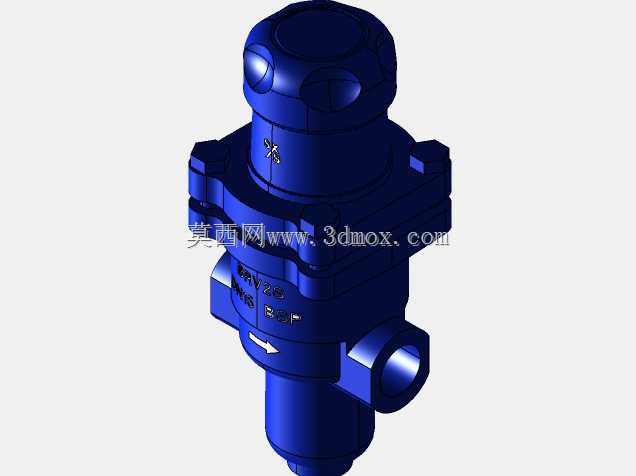

　　阀体采用一体式锻造流线型流道，进出口采用同轴内螺纹连接结构，介质流向通过阀体上的冲压箭头做明确标识，避免现场安装时出现反向接装导致疏水功能失效的问题。顶部的六角结构是阀盖与阀体的旋合压紧部位，加工时预留了标准扳手的咬合尺寸，现场检修时不需要定制专用工装，用常规的活动扳手就能完成阀盖拆卸，清理内部阀片与阀座密封面的水垢、焊渣杂质。阀体侧面的标识区域直接模压了品牌与流向标记，不会因为长期在高温管路上使用出现标识脱落、模糊的问题，方便后期运维人员快速识别阀门参数与通径规格。从安装边界尺寸来看，该款疏水阀的整体结构长度适配常规螺纹连接阀门的安装距，不需要额外调整原有管路的预留空间，进出口螺纹规格匹配同通径的低压流体输送用焊接钢管，

　　现场安装时可以直接和管路的内螺纹接头对接，不需要额外加工变径接头。阀体下部的结构是冷凝水暂存与压力反馈腔，当管路内刚启动时，低温冷凝水在管路压力推动下顶开阀片，快速将系统内的空气与低温冷凝水排出，缩短蒸汽系统的暖管时间；当饱和蒸汽进入阀体内部时，高速流动的蒸汽在阀片与阀座之间形成低压区，同时变压室内的蒸汽压力升高，将阀片紧紧压在阀座密封面上，阻断蒸汽通路避免泄漏；当阀体内的蒸汽冷凝为低温冷凝水后，变压室内的压力下降，阀片再次被管路压力顶开，排出新产生的冷凝水，整个循环过程不需要额外的电气控制元件，完全依靠介质自身的热力与动力特性完成自动启闭，故障率远低于带电子执行机构的自控疏水装置。在实际选型应用中，这类结构的疏水阀需要匹配管路的最大冷凝水排放量，同时要考虑管路背压的影响，当背压超过入口压力的一定比例时，热动力疏水阀的启闭动作会出现紊乱，因此在冷凝水回收系统中应用时，需要提前核算背压值，必要时在阀后加装止回装置。建模过程中，对阀体内流道的圆弧过渡做了等比例还原，避免流道直角转折造成的介质阻力增大问题，阀片与阀座的密封面预留了实际加工时的研磨余量，和实物的加工工艺保持一致；阀体外部的加强筋结构也完全参照实物做了等比例建模，这些加强筋分布在介质流道的承压薄弱位置，能够在不增加阀体整体壁厚的前提下提升阀体的承压能力，降低铸件在高压工况下开裂的风险。不同于大口径法兰连接的疏水阀，

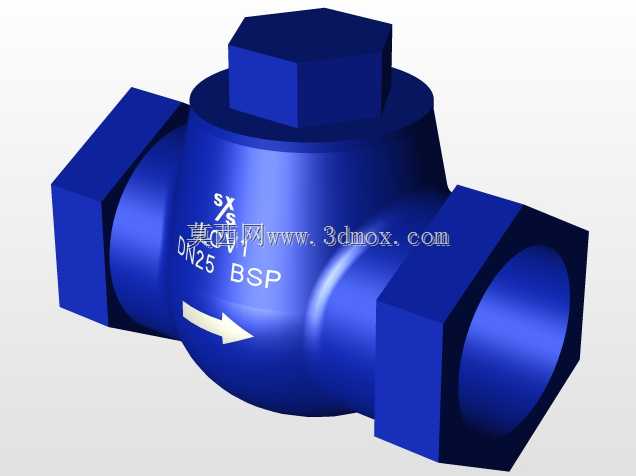

　　这款螺纹连接的小通径疏水阀主要用在支管段与单台换热设备的末端，单阀的排水量适配小型换热设备的冷凝水产出量，在多台小型用汽设备并排布设的车间里，这种紧凑结构的疏水阀能够大幅节省管路安装空间，减少管路配件的使用量。现场运维过程中，这类疏水阀的常见故障多为管路焊渣、铁锈卡在阀片与阀座之间导致密封面泄漏，只需要拆开顶部阀盖取出阀片，清理密封面的杂质后重新装回即可恢复功能，不需要整体更换阀门，运维成本远低于其他结构的疏水装置。建模时对阀体的壁厚做了符合承压标准的还原，进出口的螺纹长度满足管路连接的啮合要求，不会出现螺纹啮合长度不足导致的连接脱开、密封失效问题；顶部阀盖与阀体的连接螺纹处预留了密封填料的填充空间，和实际安装时缠绕生料带、加装密封垫片的工艺要求匹配，模型的装配关系完全还原实物的装配顺序，能够直接用于管路布设的干涉检查、运维培训的结构拆解演示。
