黄铜内螺纹手轮式流量控制阀结构

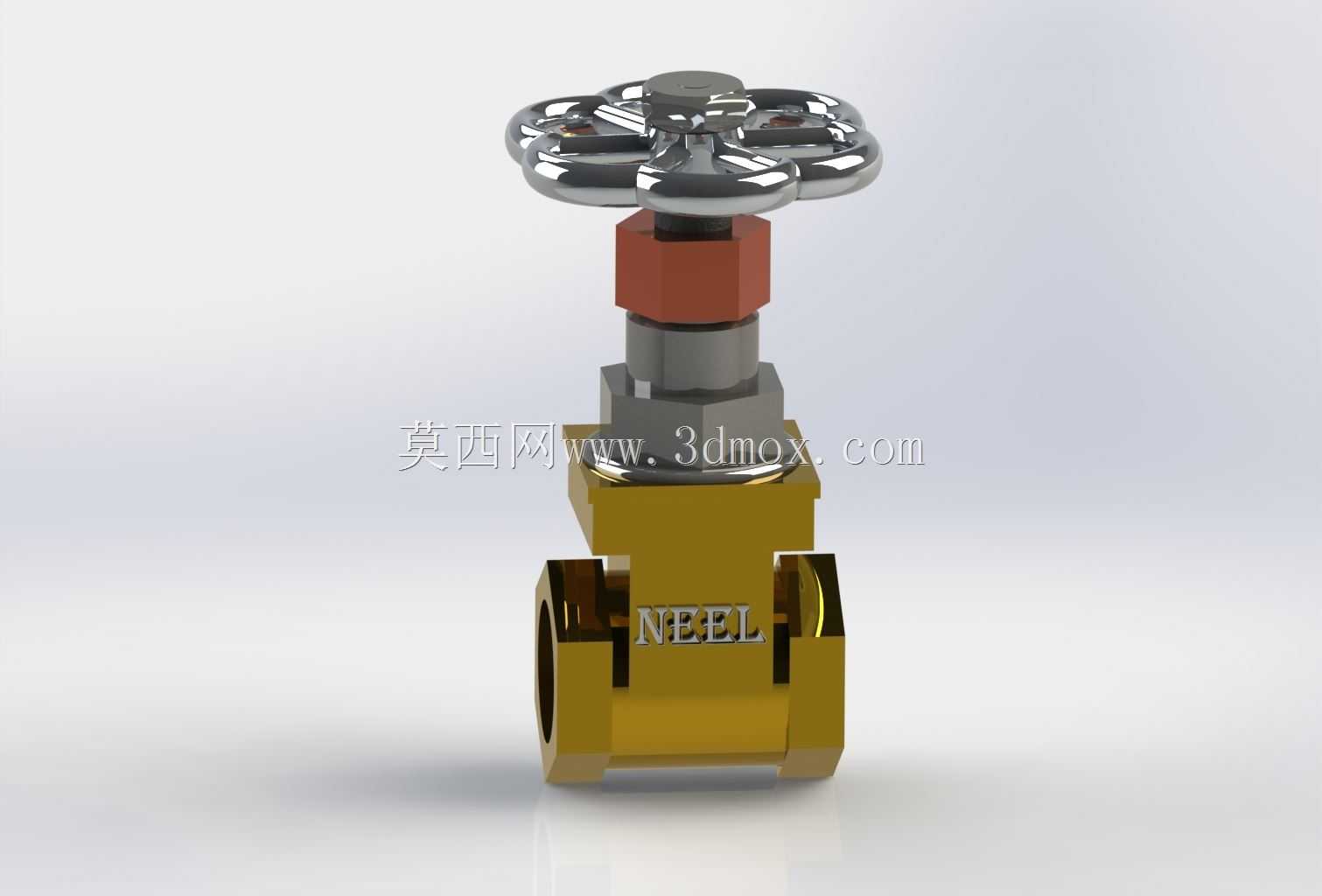

　　在民用给排水、小型化工流体输送、暖通空调水循环、实验室气路管控等场景中，这类手轮驱动的铜质流量控制阀是管路系统里最常见的流体调节元件，核心作用是通过改变阀瓣与阀座之间的通流截面积，精准管控管路内流体的通过量，同时可兼顾低压工况下的截断功能，适配水、低压蒸汽、非腐蚀性轻质油品等多种常见流体介质。从结构设计逻辑来看，该阀采用下进上出的直通式流道布局，阀体选用黄铜材质一体锻造成型，这种材质选择一方面兼顾了民用与普通工业场景下的抗锈蚀需求，另一方面黄铜的切削加工性能优异，能在批量生产时保证阀座密封面的加工精度，同时材料本身的自润滑特性可降低阀杆升降过程中的摩擦阻力，减少长期启闭带来的磨损。阀体两端采用内螺纹连接结构，

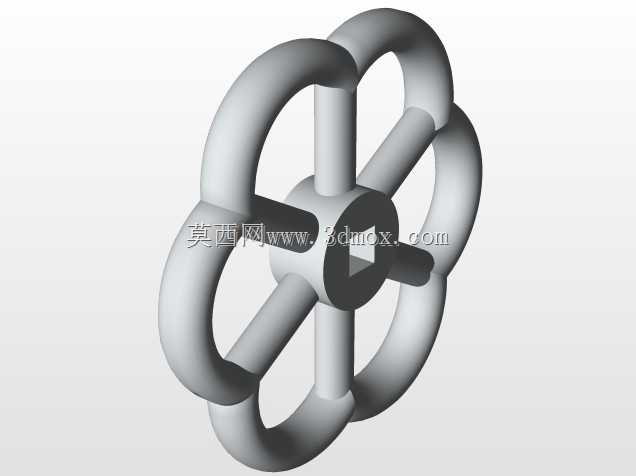

　　属于小口径管路的通用连接形式，安装时无需额外焊接法兰，直接与同规格的外螺纹管路端拧紧即可，适配DN15到DN25区间的常规小通径管路，安装边界预留长度需匹配阀体的轴向尺寸，手轮操作端需预留至少1.5倍手轮直径的操作空间，避免周边管路或支架阻碍手轮的旋转操作。上部的操作组件采用手轮-阀杆螺母-阀杆的经典传动结构，顶部的镀铬手轮采用多辐条冲压成型，表面做镜面抛光处理，既提升了操作时的握持摩擦力，也能在潮湿环境下避免手轮锈蚀卡滞；手轮下方设置的红色六角锁紧件，可在阀位调节到位后锁紧阀杆位置，避免管路流体压力波动导致阀瓣自行移位，造成流量参数漂移。阀杆与阀体之间采用多级填料密封结构，中间的六角压盖可通过拧紧螺栓持续压缩填料，

　　补偿长期使用后的填料磨损量，避免阀杆位置出现流体外漏，这种密封结构维护成本极低，仅需定期拧紧压盖或更换填料即可恢复密封性能，无需整体拆解阀体。阀瓣与阀座的密封面采用平面研磨工艺，配合阀杆的直线升降动作，可实现通流面积的线性调节，从全关到全开的行程内，流量变化曲线平缓，不存在调节死区，适合需要精准微调流量的工况，比如暖通系统里的支路流量平衡、实验装置里的流体进给量控制。在实际选型应用中，这类阀的公称压力通常适配1.6MPa及以下的低压管路，工作介质温度范围覆盖-10℃到120℃，完全满足民用供水、常规暖通水循环的工况要求；安装时需注意阀体上标注的介质流向箭头，避免反向安装导致阀瓣长期受流体正向冲刷，缩短密封面使用寿命，

　　同时手轮需保持向上安装，禁止倒置安装，否则会导致填料腔长期积存流体，加速密封件老化。从建模细节来看，该结构完整还原了各零件的装配关系，包括阀体上的品牌标识凹槽、手轮的圆弧过渡、各连接部位的倒角处理，甚至还原了锻压黄铜阀体的表面质感与镀铬件的金属反光效果，可直接用于管路系统的装配干涉校验、产品展示动画制作、施工安装交底的可视化素材，也可作为小口径截止类阀门设计的参考原型，帮助设计人员快速验证手轮操作力矩、阀杆行程与通流面积的匹配关系，减少实物样机的试制迭代次数。
