工业离心式通风机结构三维设计

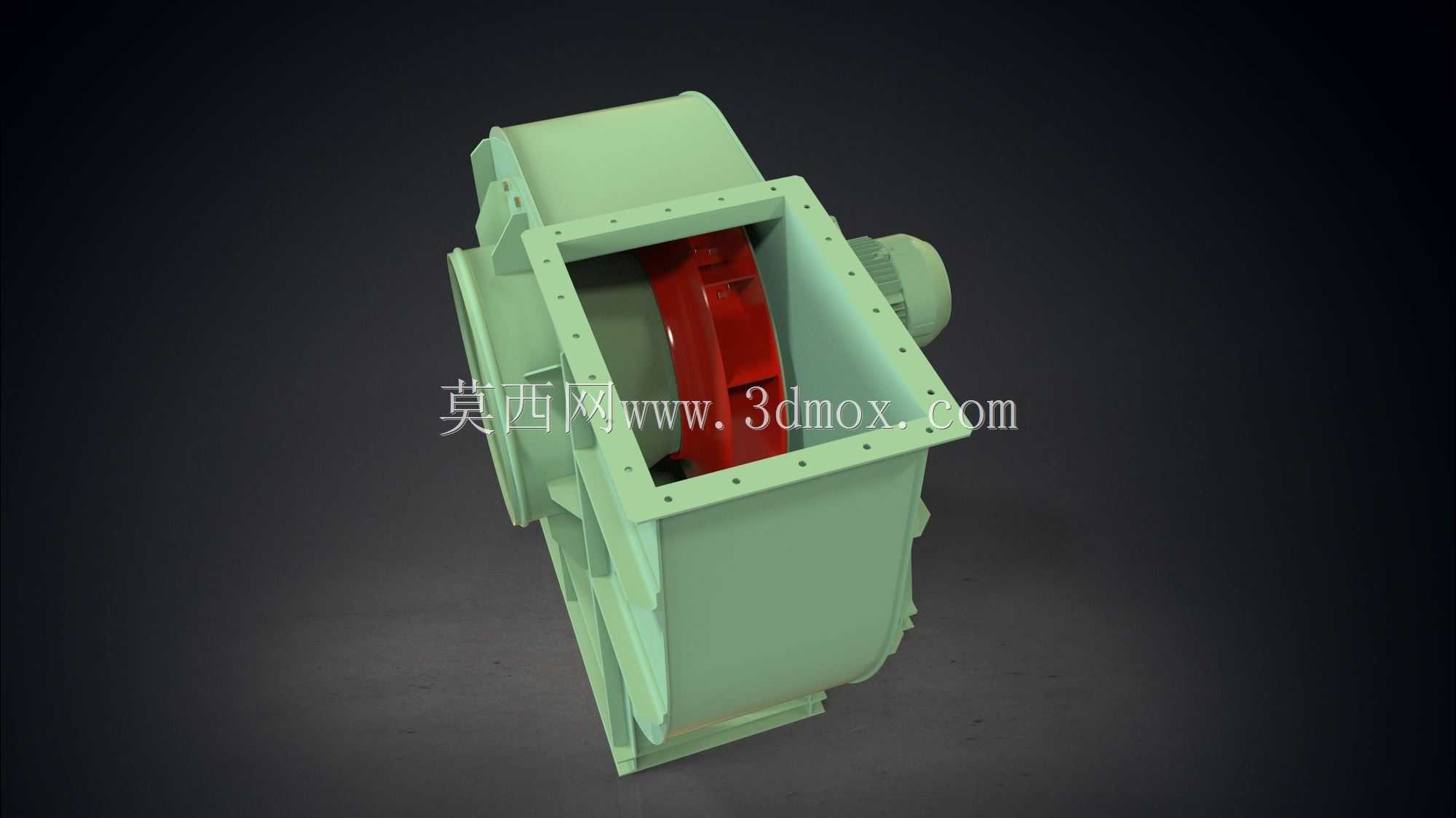

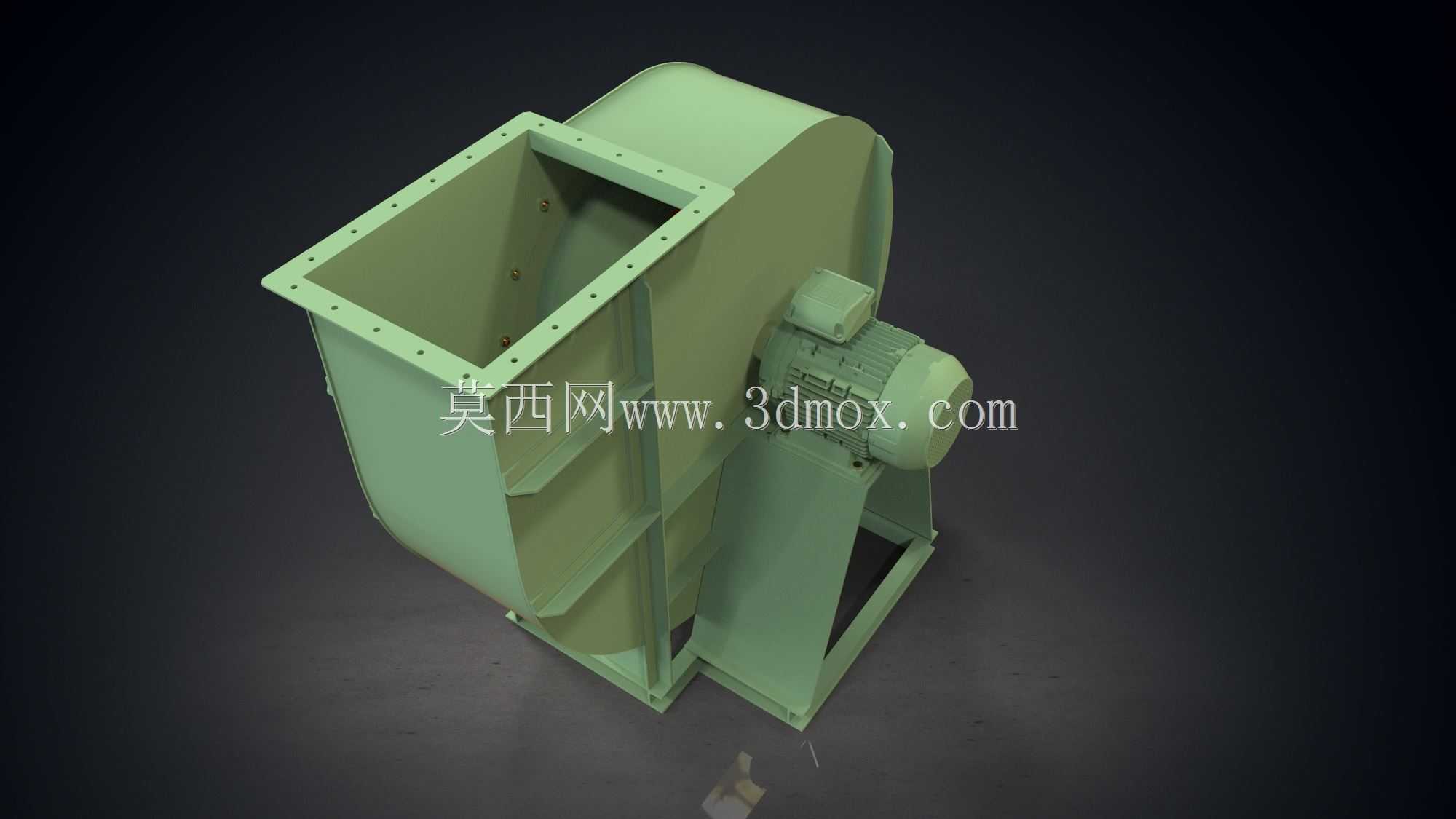

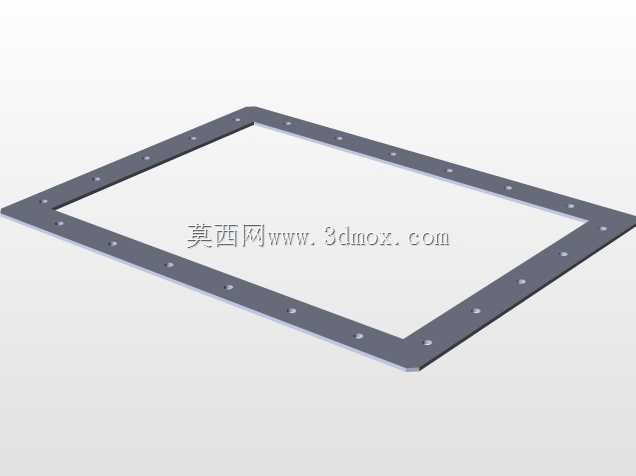

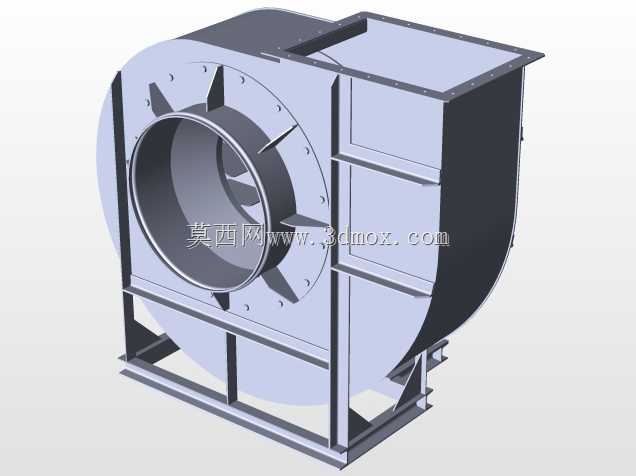

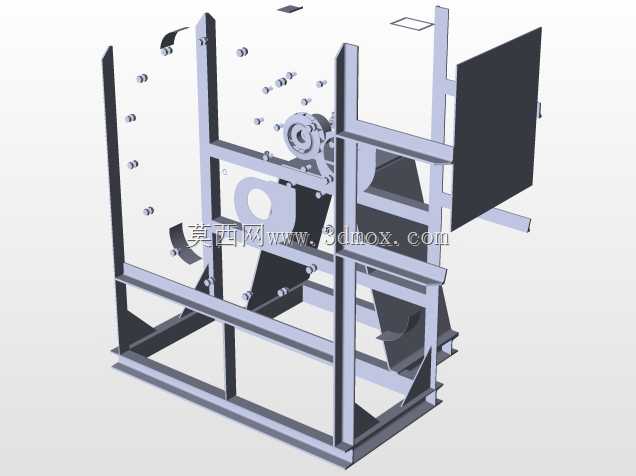

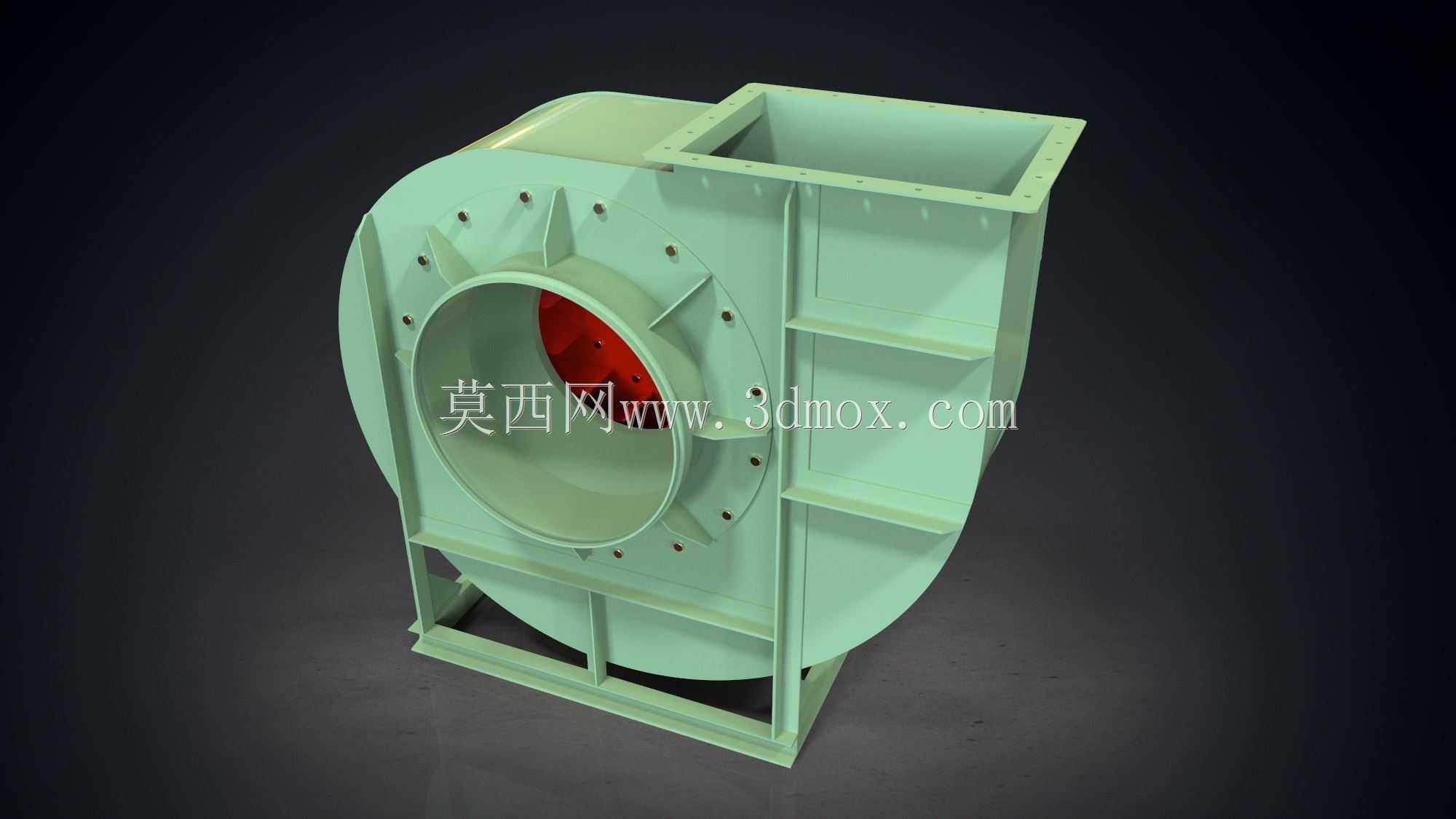

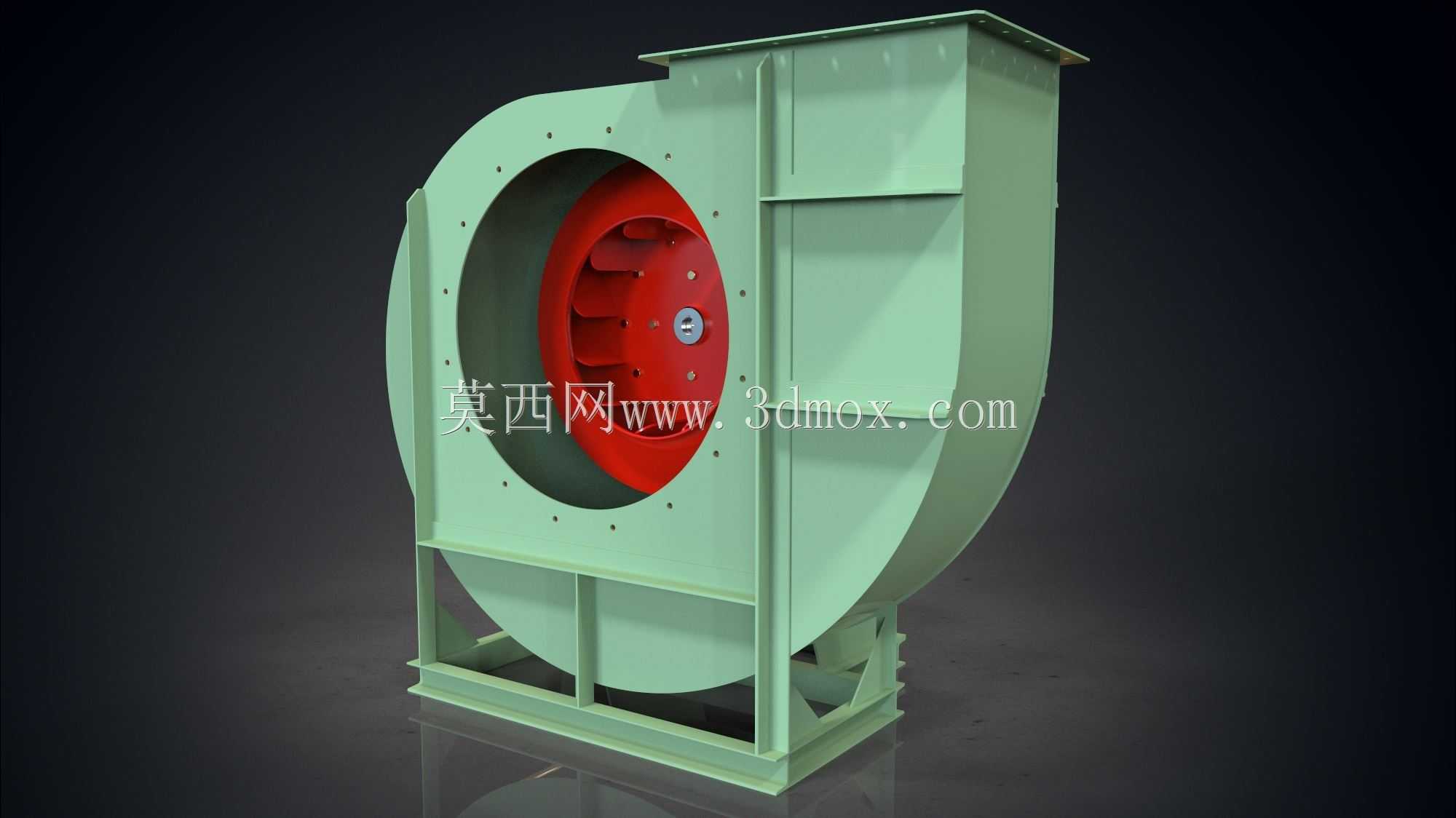

　　在工业厂房通风、除尘系统、物料气力输送、暖通空调送风等场景中，离心式通风机是应用占比极高的流体输送设备，本次完成的三维结构设计，完全围绕现场安装适配、运行稳定性、维护便捷性三个核心工程需求展开，没有做冗余的外观修饰，所有结构特征都对应实际生产装配的要求。从安装边界来看，该风机采用方口进风、下置支架的安装形式，进风口法兰预留了均匀分布的螺栓孔位，可直接与现场通风管道的配对法兰对接，无需额外制作过渡连接段，法兰孔的位置度公差在建模时严格控制在0.2mm以内，避免现场安装出现孔位错位的问题。设备底部的支架采用型钢焊接结构，四个支脚的安装平面做了共面处理，支脚处预留了地脚螺栓的穿装孔位，适配常规混凝土基础的安装尺寸，支架与机壳的连接位置做了加强筋布置，可承受风机满负荷运行时的振动载荷，避免长期运行出现焊缝开裂的情况。

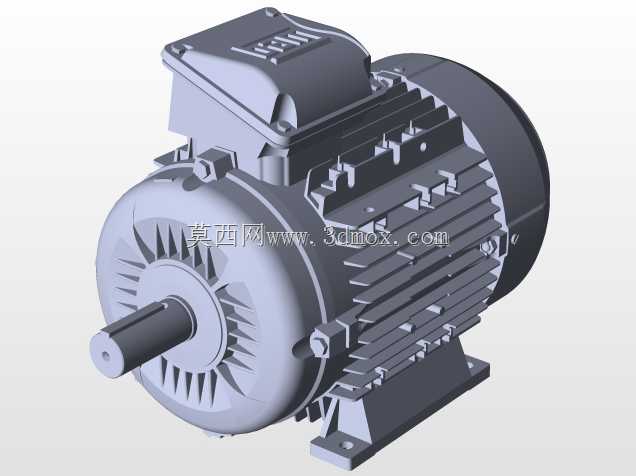

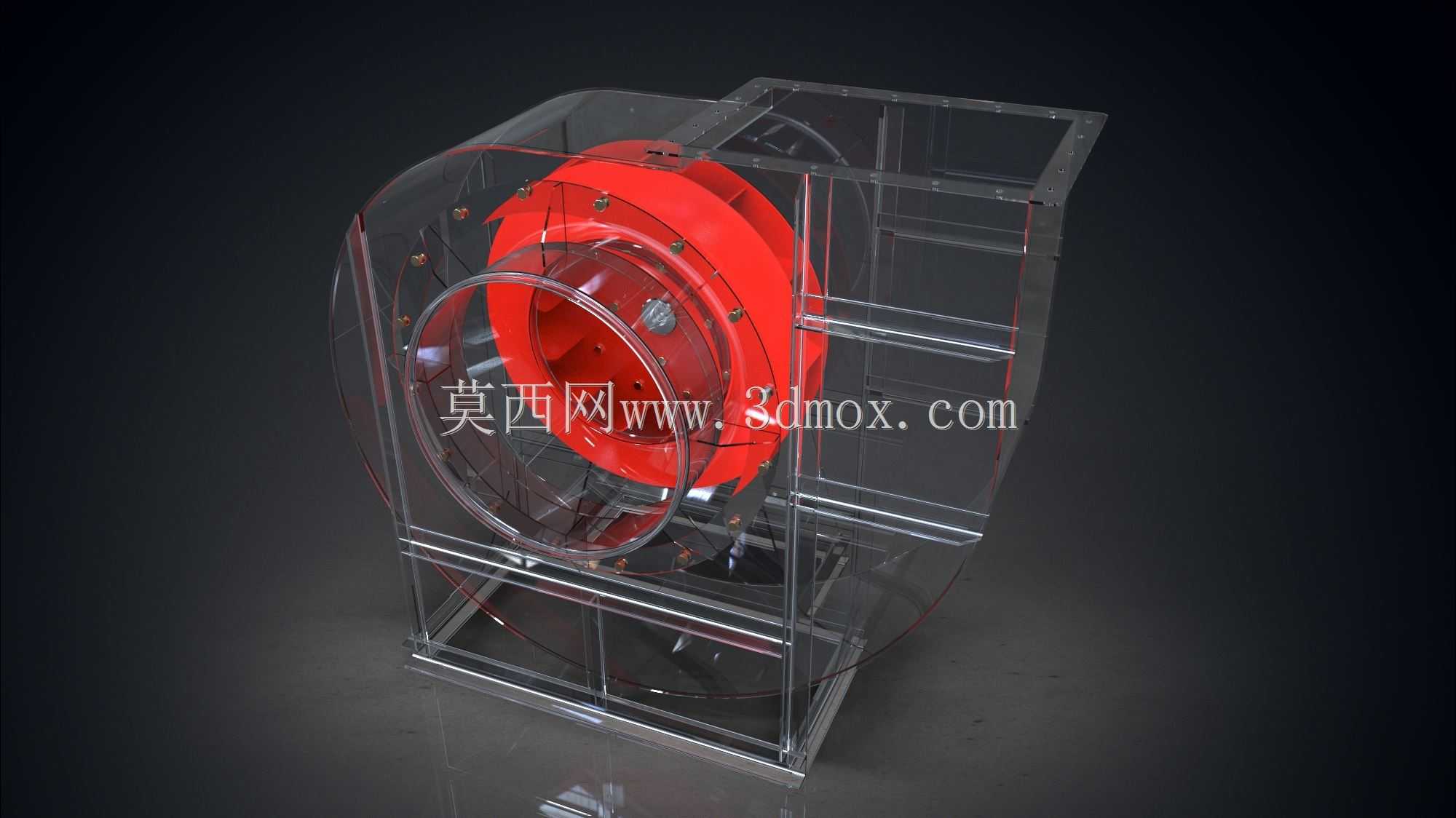

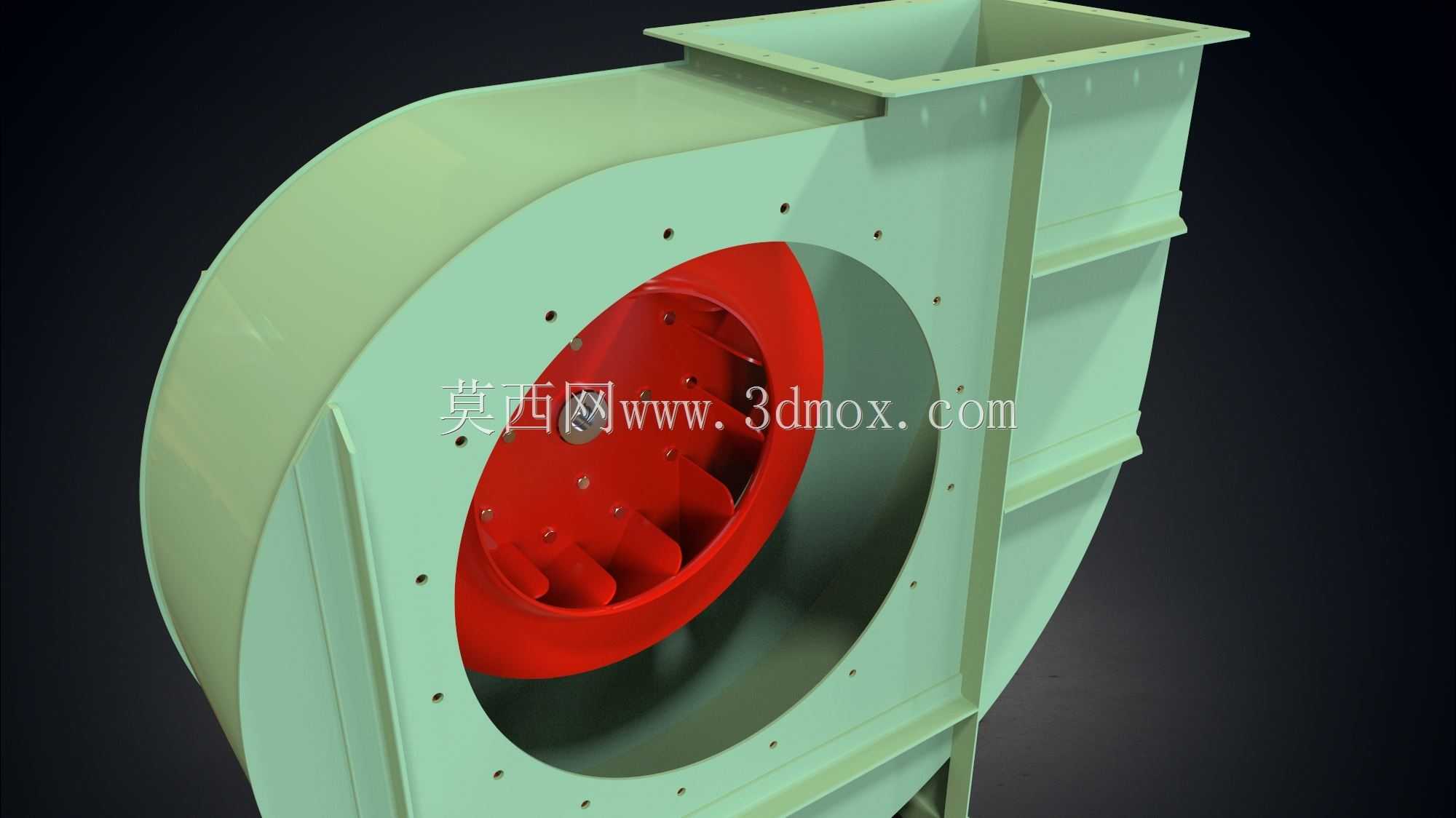

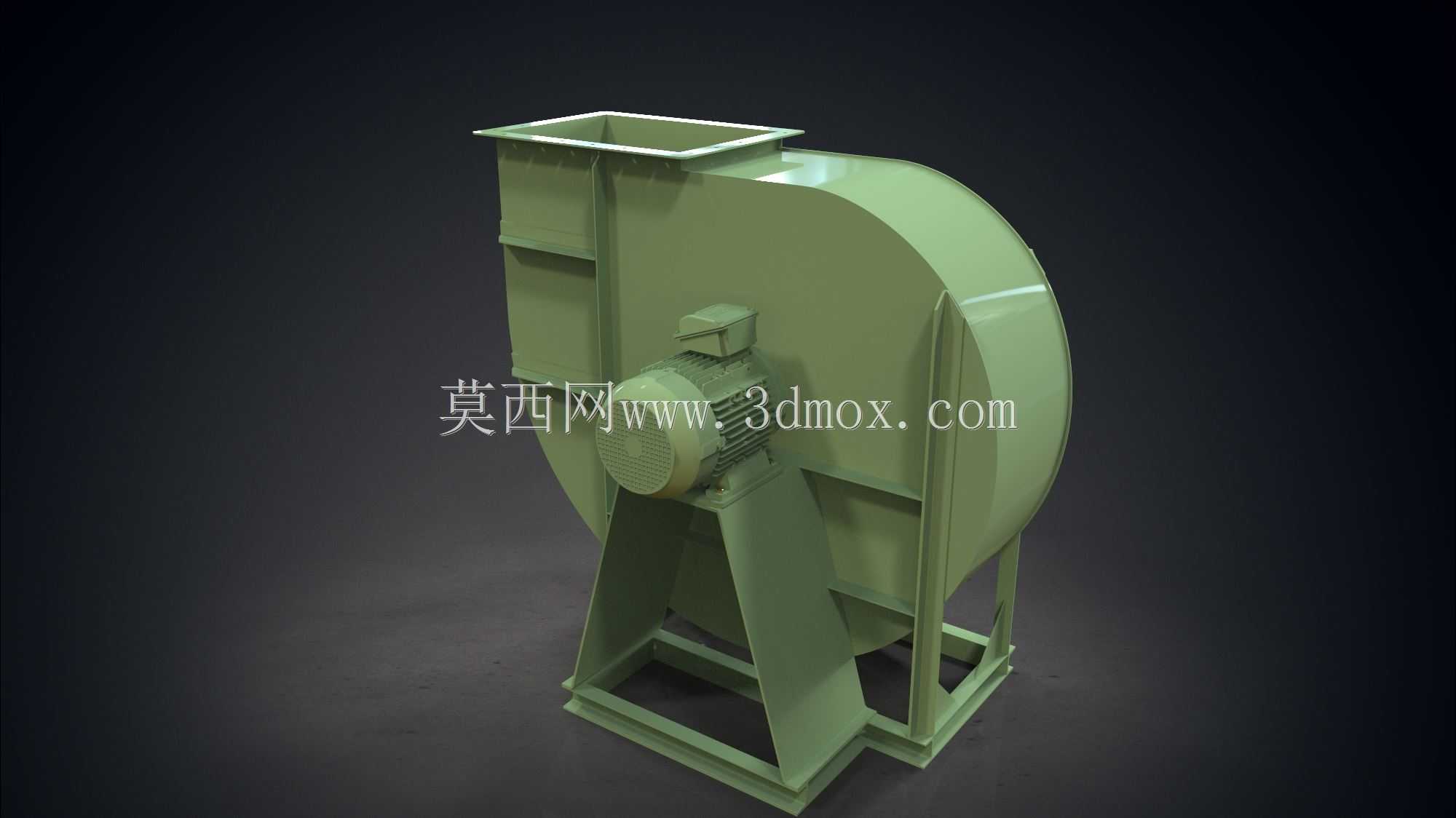

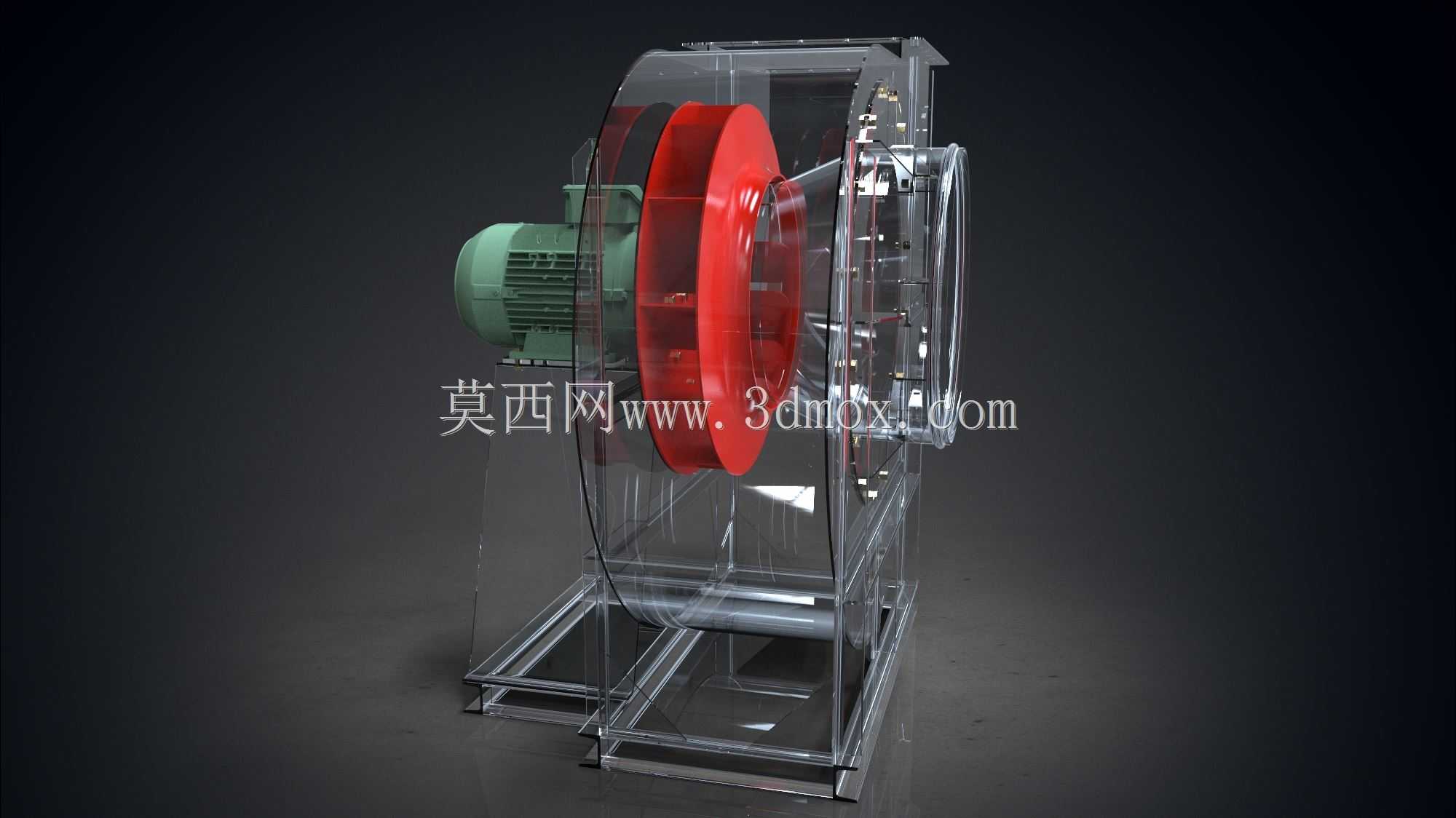

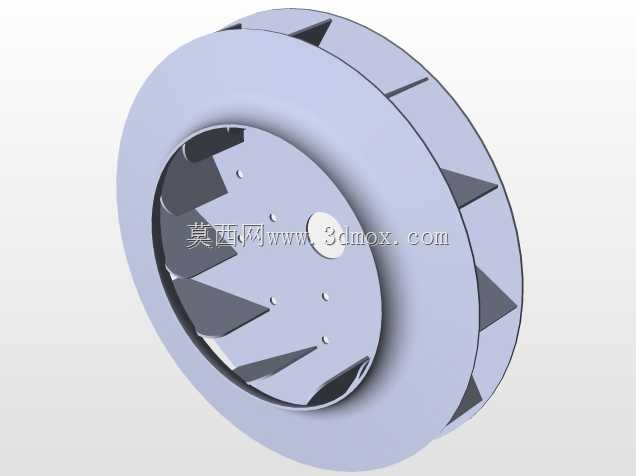

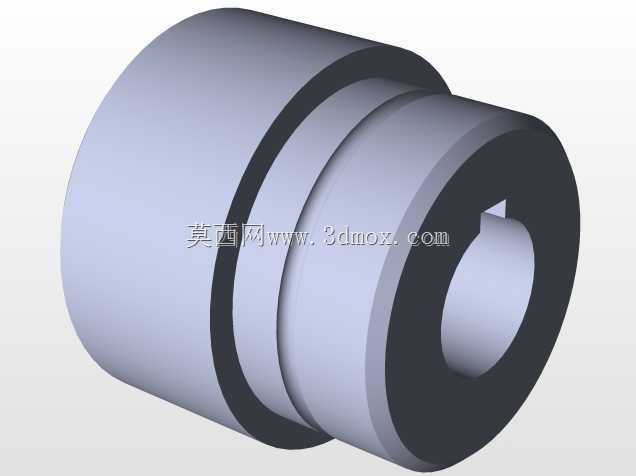

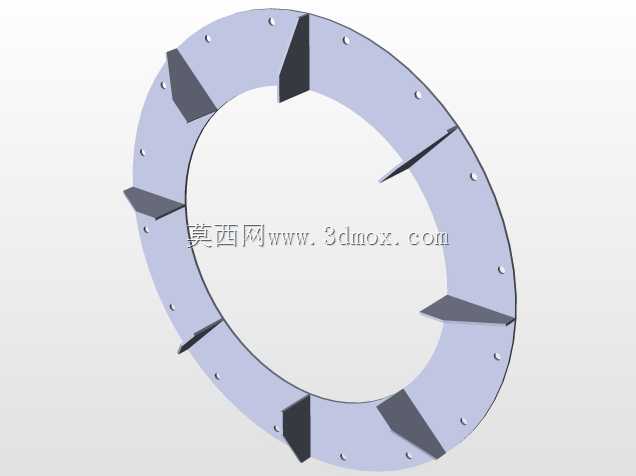

　　从功能结构设计来看，叶轮采用后向叶片形式，叶片与轮盘、轮盖的连接位置做了圆弧过渡处理，既可以降低气流通过时的阻力损失，也能减少叶片根部的应力集中，提升叶轮的运行寿命。机壳采用蜗壳型线设计，型线的扩张角度严格按照气流流动轨迹设置，可将叶轮甩出的高速气流平稳减速增压，降低机壳内部的涡流损耗，机壳侧面预留了检修门的安装位置，日常维护时不需要拆卸连接管道，就可以直接打开检修门清理叶轮表面积灰、检查叶片磨损情况。传动组采用电机直联的布置形式，电机通过安装座直接固定在机壳侧部的支架上，电机轴与叶轮轴的同轴度在建模时做了装配约束模拟，可保证现场安装时的对中精度，减少轴承的额外载荷，降低运行时的振动和噪音。

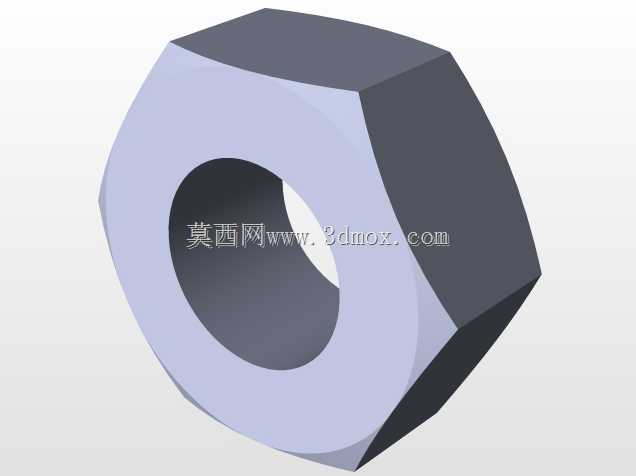

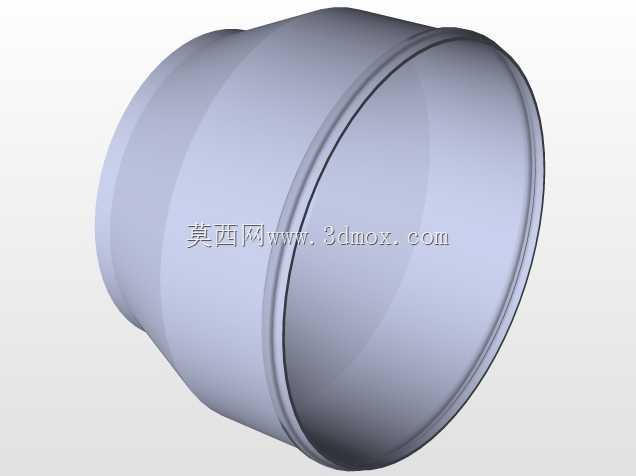

　　设计过程中，我们充分考虑了不同工况的适配性，机壳的板材厚度、叶片的厚度参数都按照常规中压通风工况的强度要求设置，可满足0-3000Pa风压范围内的使用需求，进风口处设置了导流弧段，可让气流均匀进入叶轮，避免进风不均导致的叶轮振动。整个模型的所有零部件都做了可拆分配套设计，螺栓、螺母等标准件都采用通用规格，现场更换配件时不需要定制特殊件，大幅降低后期维护的成本和周期。在三维建模阶段，我们对所有转动部件做了干涉检查，确保叶轮转动时与机壳、进风口之间留有均匀的间隙，既不会出现摩擦碰撞的问题，也不会因为间隙过大导致气流泄漏损失，间隙值控制在叶轮直径的千分之五范围内，符合行业通用的设计规范。针对现场安装可能遇到的空间受限问题，模型中电机的接线盒位置预留了足够的操作空间，方便现场接线作业，支架的高度也考虑了底部排水、减震垫安装的空间需求，不需要现场额外切割修改支架尺寸。
