剖视结构单级悬臂式离心泥浆泵

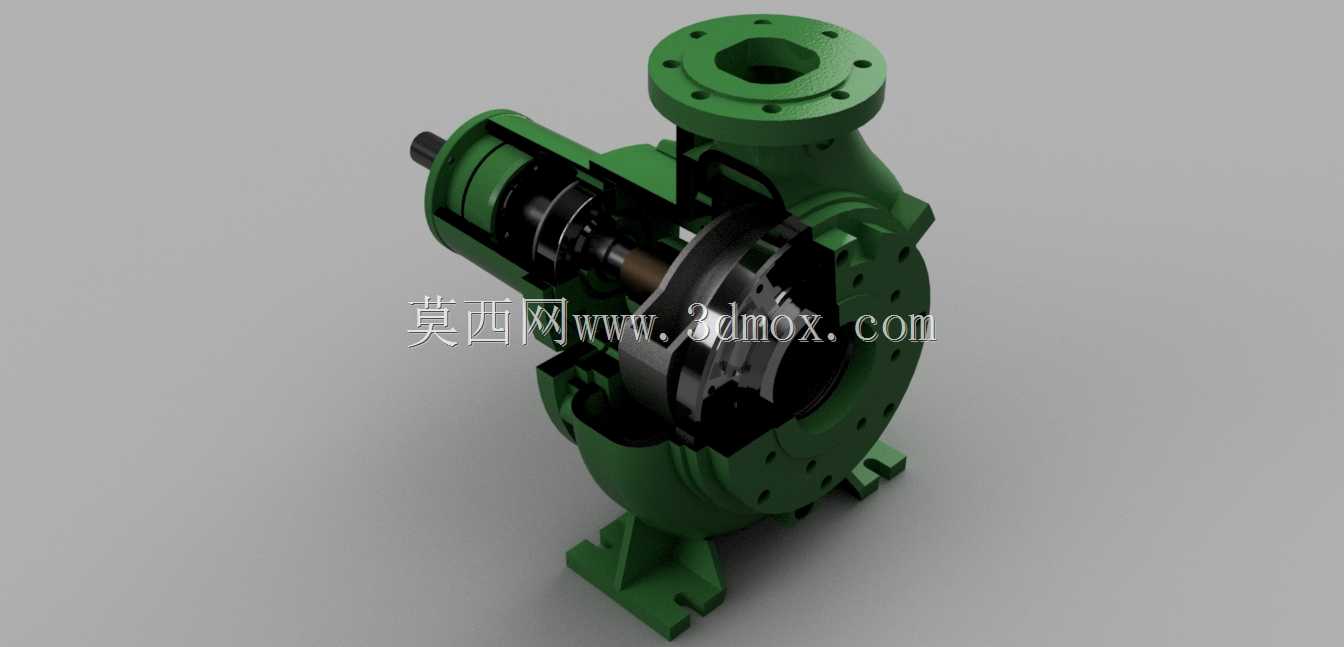

　　这款剖视展示的单级悬臂式离心泥浆泵，核心应用场景集中在矿山选矿的矿浆输送、河道疏浚的泥浆抽排、盾构施工的渣土浆输送、污水处理的含杂质污泥提升，以及冶金行业的高温含渣介质输送环节，区别于普通清水泵，其过流部件的结构设计完全围绕高磨蚀性、含固体颗粒介质的长周期运行需求展开。从剖视结构能清晰看到，叶轮采用了宽流道闭式设计，流道过流截面做了圆弧过渡处理，避免固体颗粒在流道内卡滞，同时叶轮前后盖板均设置了背叶片结构，一方面可以平衡叶轮运行时产生的轴向力，降低轴承组的轴向载荷，另一方面能阻挡介质中的固体颗粒进入密封腔，延长机械密封或者填料密封的使用寿命。泵体采用了蜗壳式双层结构，外层为承压的铸铁壳体，

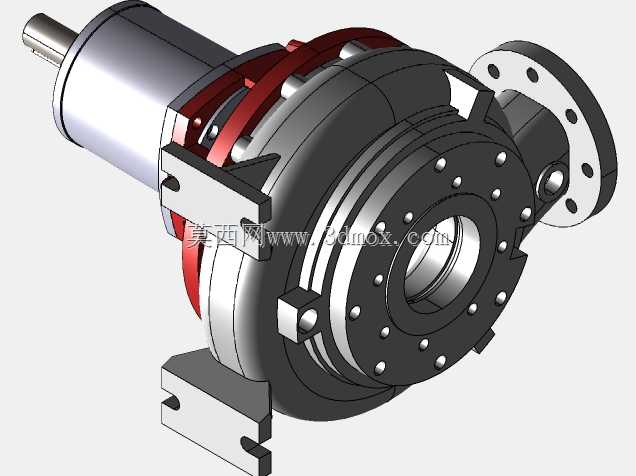

　　内层过流部位可根据输送介质的磨蚀性更换高铬合金或者橡胶内衬，无需整体更换泵体就能适配不同磨蚀等级的工况，大幅降低后期运维的备件成本。悬臂式的结构设计让泵的叶轮端直接伸出轴承架，联轴器端通过弹性柱销联轴器与驱动电机直连，这种布局的优势在于检修密封或者叶轮时，无需拆卸泵体的进出口管路，也不需要移动驱动电机，只需要拆开联轴器端的连接螺栓，就能将轴承架连同转子组件整体抽出，大幅缩短现场检修的停机时间。从安装边界来看，泵脚采用了一体式铸造的地脚结构，地脚螺栓孔的间距按照通用离心泵的安装尺寸做了适配，进出口法兰采用了PN16压力等级的凸面法兰设计，进口为轴向水平吸入、出口为垂直向上排出的布局，这种管路走向设计能让进口管路保持顺畅的灌注状态，

　　避免泵腔内积气导致的气蚀问题，同时垂直向上的出口也方便现场管路的布置与支撑。轴承组采用了两套深沟球轴承搭配一套推力滚子轴承的配置，靠近叶轮端的轴承主要承受径向载荷，靠近联轴器端的推力轴承承担残余轴向力，轴承腔采用了稀油润滑结构，油位设置在轴承滚动体的1/3位置，既保证轴承运行时的充分润滑，又避免油位过高导致的轴承温升过快。轴封位置预留了两种密封形式的安装空间，既可以安装填料密封应对含大颗粒、对泄漏要求不高的工况，也可以更换为双端面机械密封，搭配外接冲洗水，应对有毒有害或者高浓度磨蚀性介质的无泄漏输送要求。泵体与泵盖的结合面采用了止口定位加密封垫的密封结构，止口的配合公差选用H7/h6的间隙配合，既保证装配时的同轴度，

　　又能避免高压介质从结合面泄漏，同时泵体上预留了冲洗水接口、放气接口与排污接口，在泵启动前可以通过放气接口排净泵腔内的空气，停机检修时可以通过排污接口排净泵腔内残留的介质，寒冷地区冬季停机时也能通过排污口排空存液避免泵体冻裂。从转子的动平衡设计来看，叶轮与轴装配后整体做了G6.3等级的动平衡校正，保证泵在额定转速运行时的振动值控制在4.5mm/s以内，避免长期振动导致的管路松动、轴承过早损坏等问题。过流部件的壁厚设计也做了针对性加强，普通清水泵的蜗壳壁厚通常为6-8mm，这款泥浆泵的过流壁面最小壁厚设置为12mm，配合可更换的内衬结构，在输送含固体颗粒浓度最高可达60%的介质时，过流部件的使用寿命能达到普通清水泵的4倍以上。泵的轴采用了40Cr调质处理，轴肩位置做了圆角过渡处理，避免应力集中导致的轴断裂问题，与叶轮配合的轴段采用了H7/k6的过渡配合，通过圆螺母加止动垫圈的方式锁紧叶轮，避免泵在启停反转时叶轮松动脱落。
