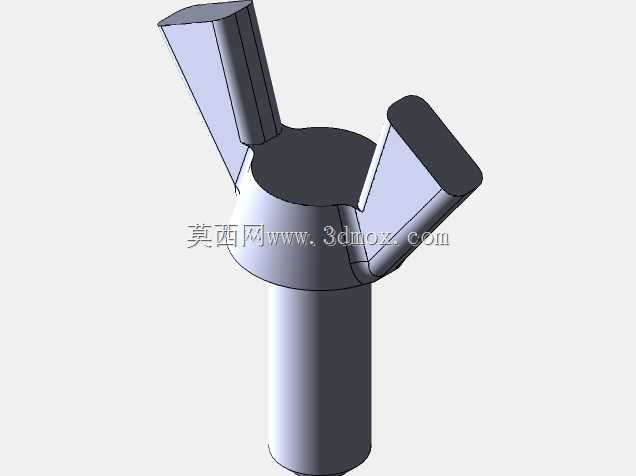

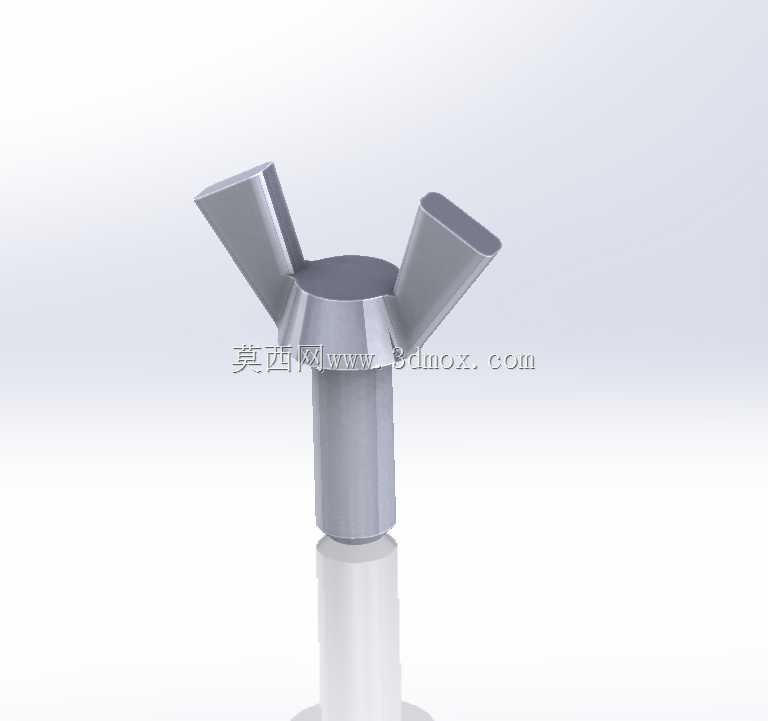

M5规格蝶形螺栓紧固件三维结构

　　在日常的设备装配、工装调试以及小型机电产品的组装场景里，经常会遇到需要频繁拆装、且不借助额外工具就能完成锁紧或松脱的连接需求，这类场景下，蝶形螺栓是应用频次极高的一类紧固件。不同于外六角、内六角这类需要配套扳手、内六角匙才能施加拧紧力矩的螺栓，蝶形螺栓的头部设计了对称的翼状结构，操作人员直接用手指捏住两翼就能施加足够的拧紧力矩，完成连接件的紧固，在需要快速开合的检修盖板、小型设备的外壳固定、工装夹具的快速压紧、低压电气柜的端子排固定、家具的可调部件锁紧等场景中，这类紧固件的使用能大幅提升装配和检修的效率，减少工具携带的负担。

　　这款M5规格的蝶形螺栓，螺纹部分遵循普通公制粗牙螺纹的标准参数，适配常规M5规格的螺母或者预制了M5内螺纹的安装孔，在设计建模的时候，首先要明确螺纹段的有效长度，要匹配常见的薄板叠装、塑胶件与金属件连接的厚度需求，避免螺纹过长导致的装配干涉，或是螺纹过短无法达到有效啮合圈数的问题——通常螺纹有效啮合圈数要保证在5到8圈，才能满足常规静载下的连接强度要求，不会因为受振出现松脱。头部的蝶形翼结构是整个零件的设计核心，两翼的张开角度、厚度以及边缘的倒角处理，直接影响手动操作时的施力手感：如果两翼夹角过小，手指捏合的时候容易打滑，夹角过大则会占用过多的安装空间，在周边空间局促的装配场景里容易和相邻零件产生干涉；翼片的厚度要兼顾强度和操作舒适度，过薄的翼片在施加较大拧紧力矩的时候容易出现弯折变形，尤其是采用常用的低碳钢材质冷镦成型的时候，翼片根部的圆角过渡必须做足，避免应力集中导致的翼片断裂，过厚的翼片则会增加不必要的材料成本，同时捏合的时候手指的贴合度变差，操作手感生硬。

　　从安装边界来看，这款蝶形螺栓的头部最大回转直径要控制在合理范围内，在设计对应的安装沉孔或者避让空间的时候，需要预留出两翼旋转所需的最小空间，避免拧紧过程中翼片刮碰周边的零件表面，尤其是在有外观要求的塑胶外壳或者喷涂金属件表面，一旦刮碰就会造成外观瑕疵，需要额外的返修处理。螺栓头部和螺杆衔接的位置，设计了一个圆形的承压凸台，这个凸台的端面要保证和螺杆轴线垂直，这样在拧紧的时候，承压面能均匀压在被连接件的表面，不会因为承压面倾斜导致的螺栓偏斜，进而出现螺纹咬死、连接预紧力不均的问题；凸台的外径要比蝶形头部的最小外接圆小，这样既能保证足够的承压面积，降低被连接件表面的压应力，避免软质材料比如塑胶、铝合金表面被压出凹陷，又不会额外增加过多的头部重量。

　　在实际选型应用的时候，要注意这类蝶形螺栓的适用载荷场景，因为是手动拧紧，预紧力的大小受操作人员的施力力度影响较大，所以不适合用在大载荷、强振动的重载连接场景，更多是用在轻载、需要频繁拆装的辅助连接位置；如果是在有一定振动的设备上使用，还可以配套对应的蝶形防松垫圈，或者在螺纹段涂抹少量的螺纹锁固胶，避免设备运行过程中的振动导致螺栓自行松脱。建模过程中，螺纹部分如果是用于装配干涉检查，可以采用简化的装饰螺纹线来降低模型的文件量，提升大装配体的运行流畅度，如果是用于加工生产的数模，则要绘制准确的螺纹牙型，匹配冷镦或者车削加工的工艺要求，翼片和头部衔接的位置要做足够的圆角过渡，既符合冷镦成型的工艺要求，减少成型过程中的材料应力集中，也能去除锐边，避免操作人员手动拧紧的时候被锐边划伤。

　　另外，这类蝶形螺栓的表面处理通常根据使用场景选择，普通室内干燥环境下采用镀锌钝化处理就能满足防锈要求，在潮湿或者有轻度腐蚀的场景下，可以选择不锈钢材质或者镀镍处理，建模的时候不需要额外表现涂层细节，只要保证结构尺寸的准确性，就能满足选型、装配模拟以及工程出图的需求。在做装配模拟的时候，要重点验证螺栓拧紧过程中，蝶形两翼的运动路径上是否有其他零件遮挡，尤其是在紧凑的设备内部结构中，很多设计人员容易只关注螺杆的安装空间，忽略蝶形头部旋转时的空间需求，导致实际装配的时候扳手（虽然是手拧，但空间不足时手指无法伸入操作）无法操作，不得不临时修改周边零件的结构，耽误项目进度。
