普通型孔用弹性挡圈卡簧结构设计

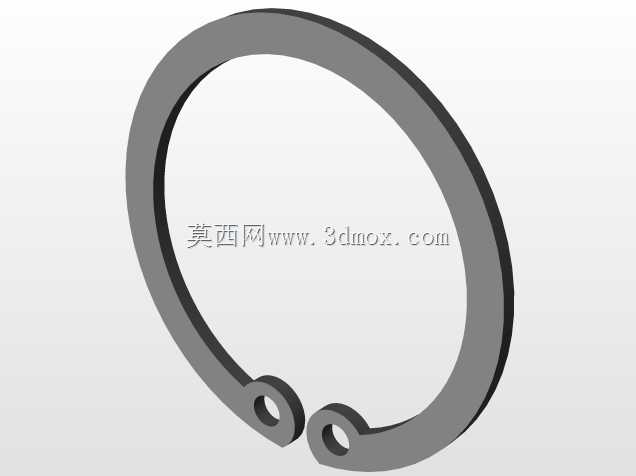

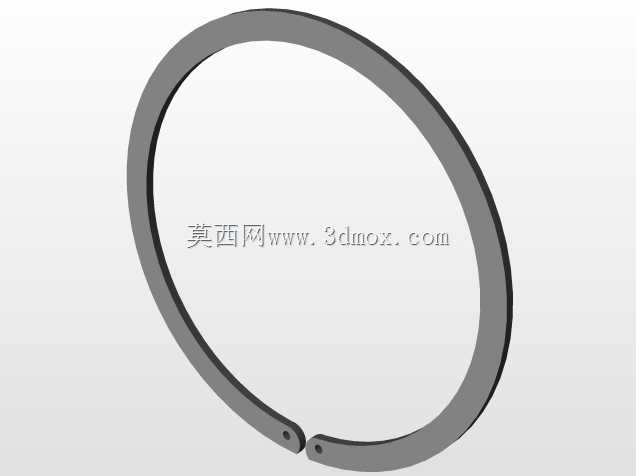

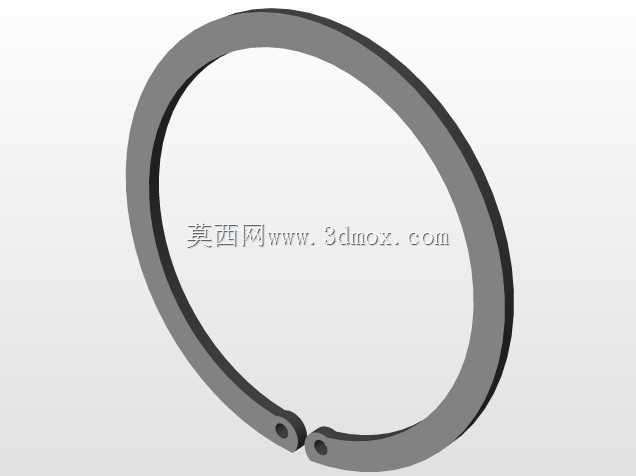

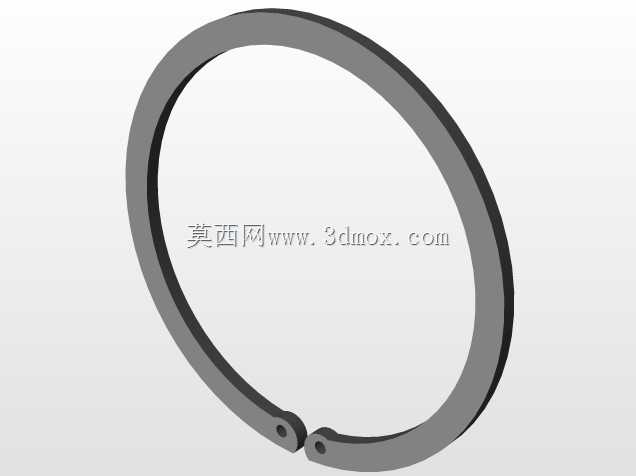

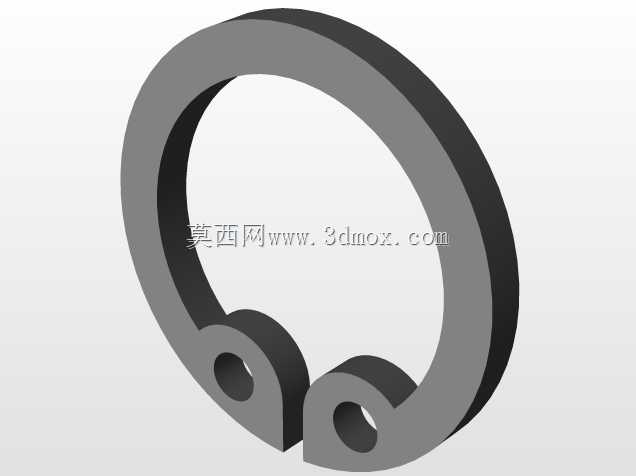

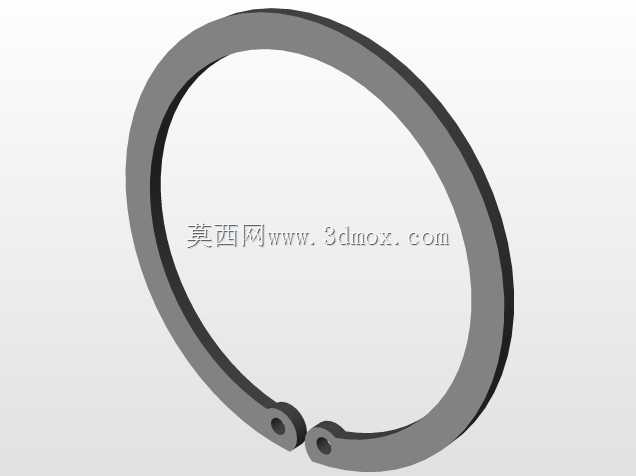

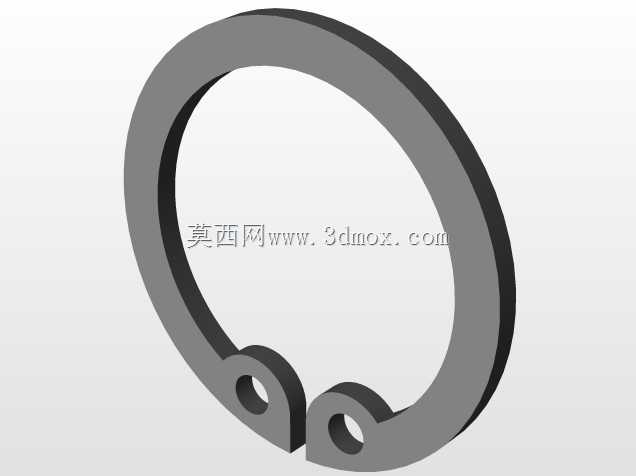

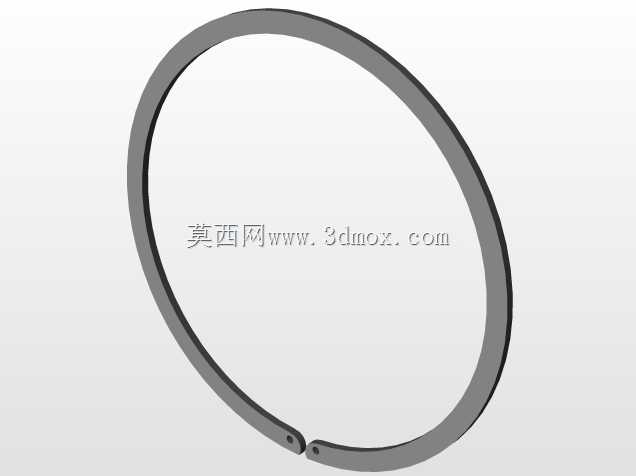

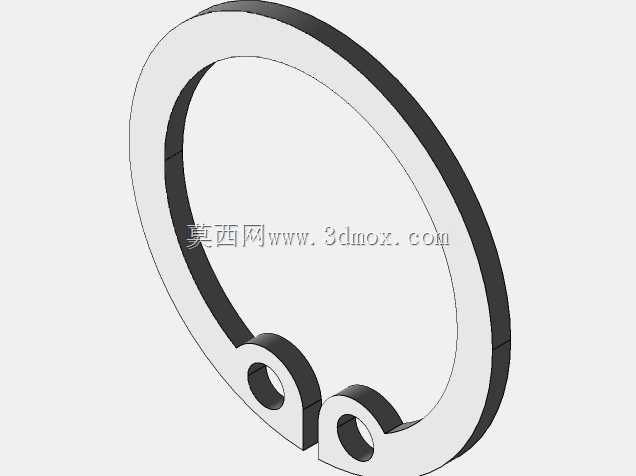

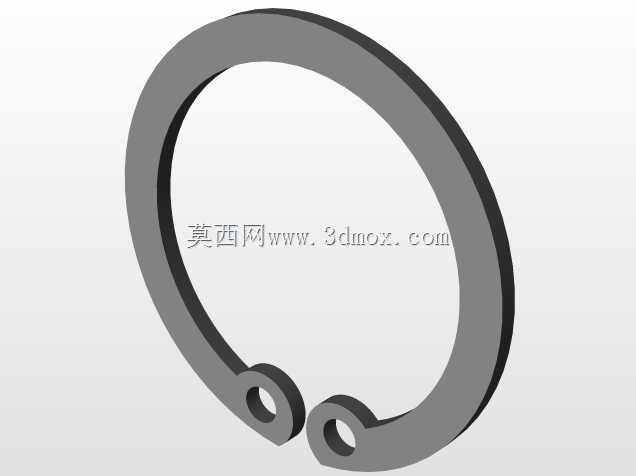

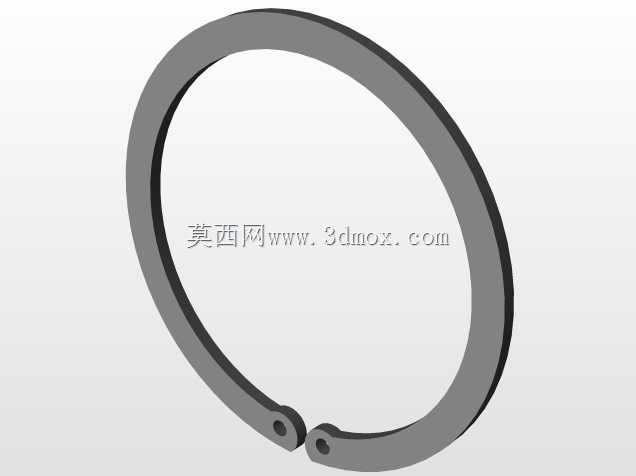

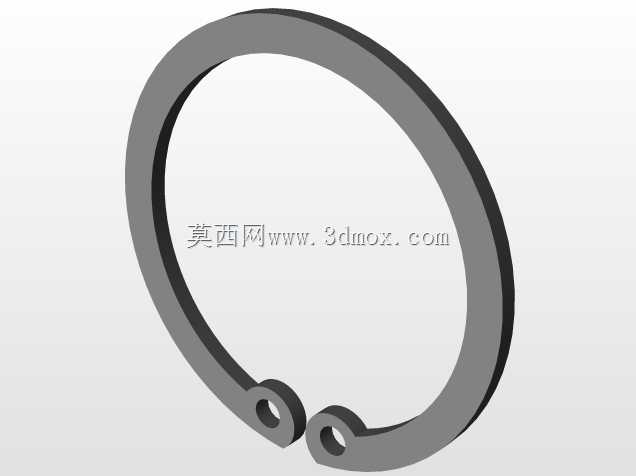

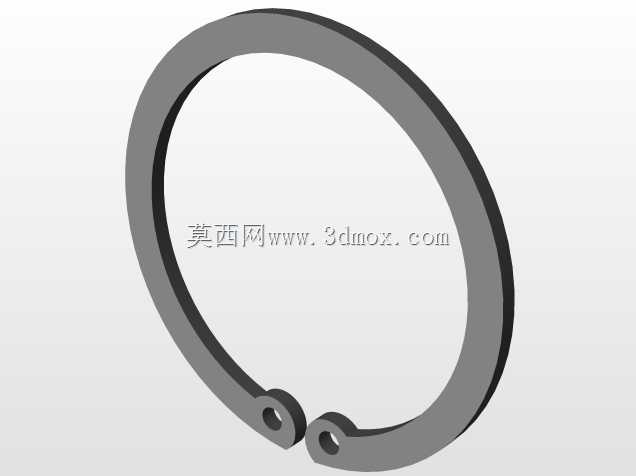

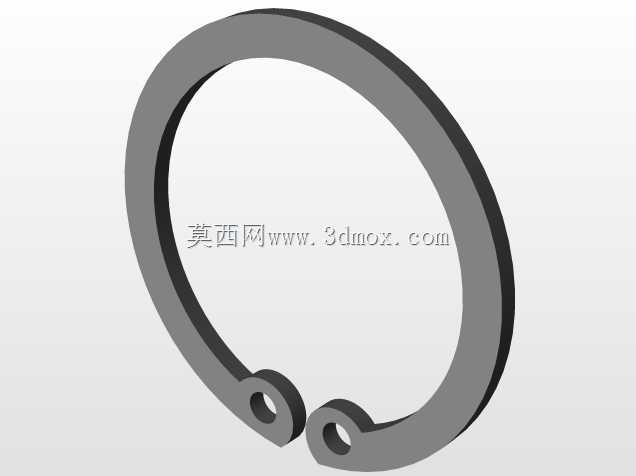

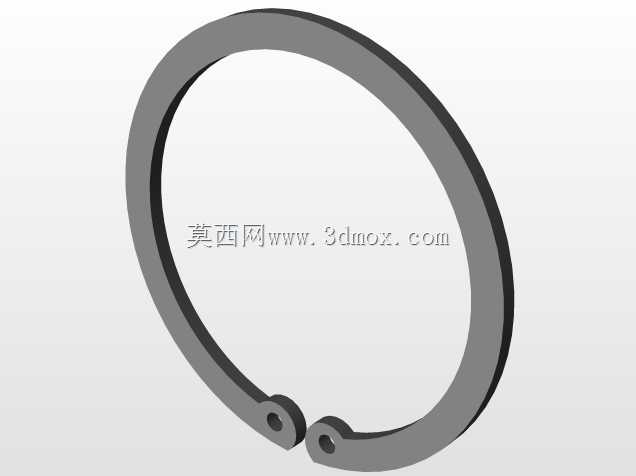

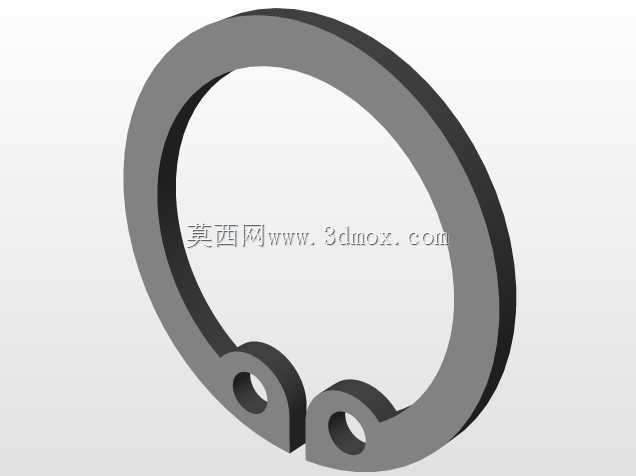

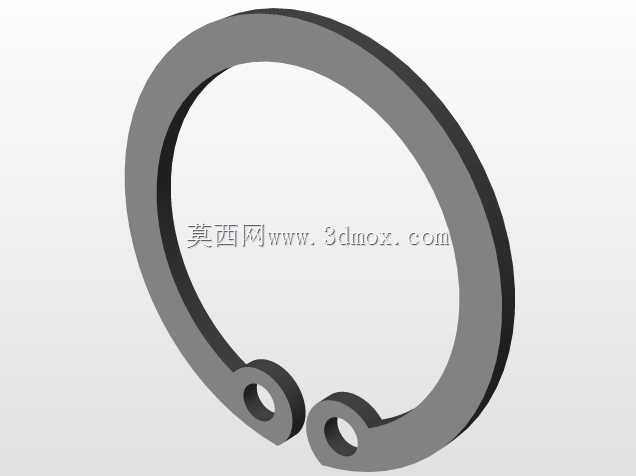

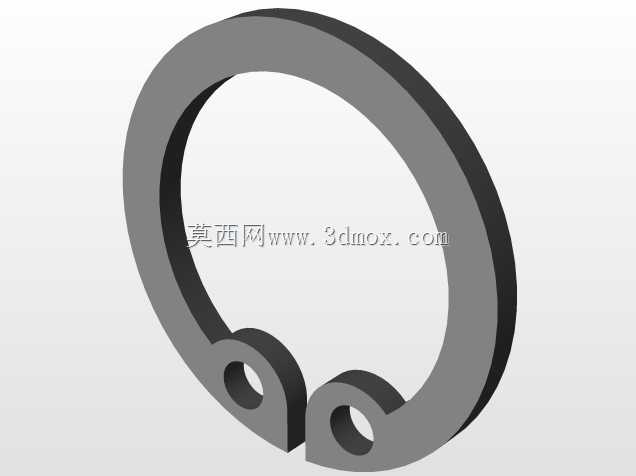

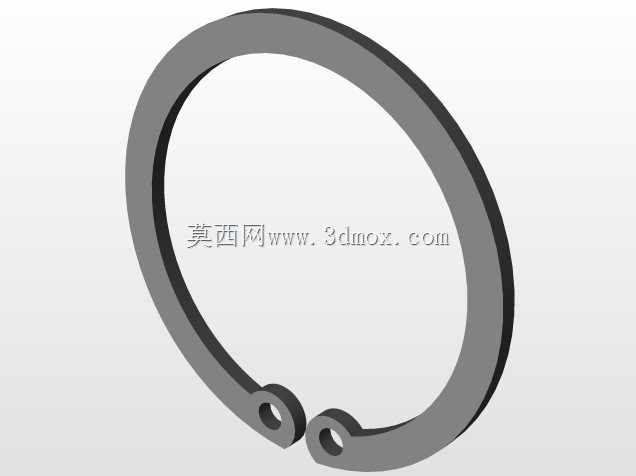

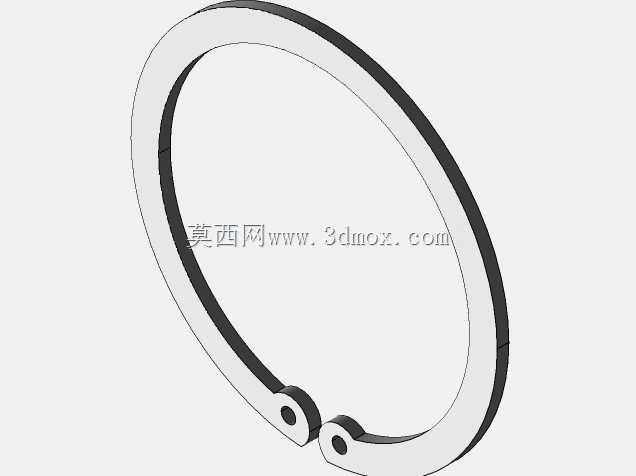

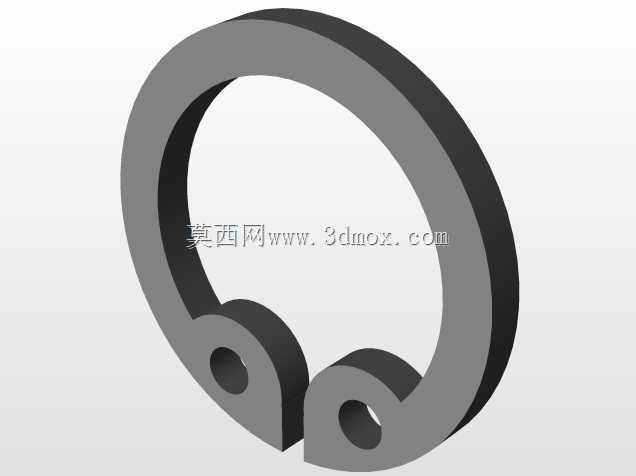

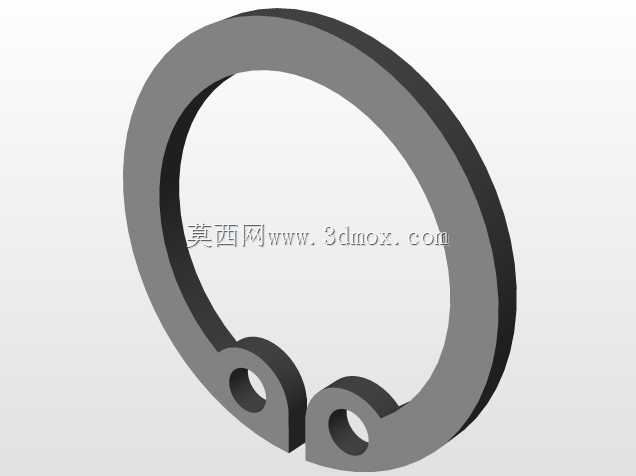

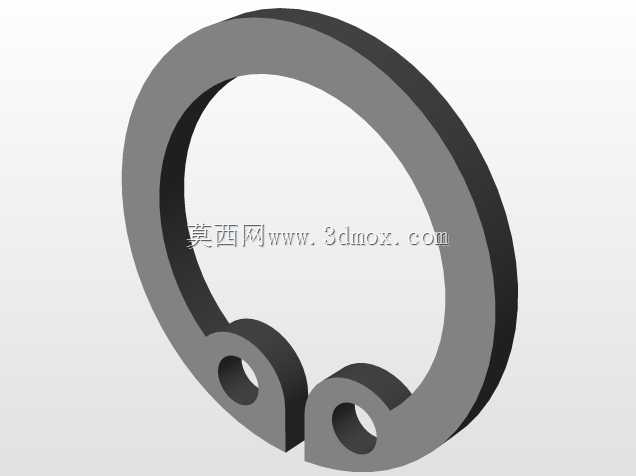

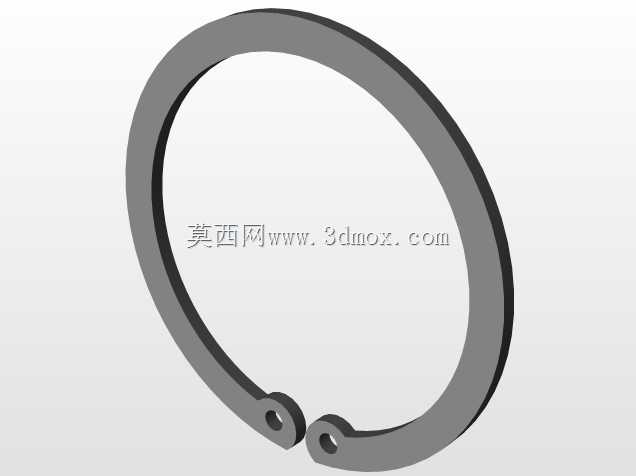

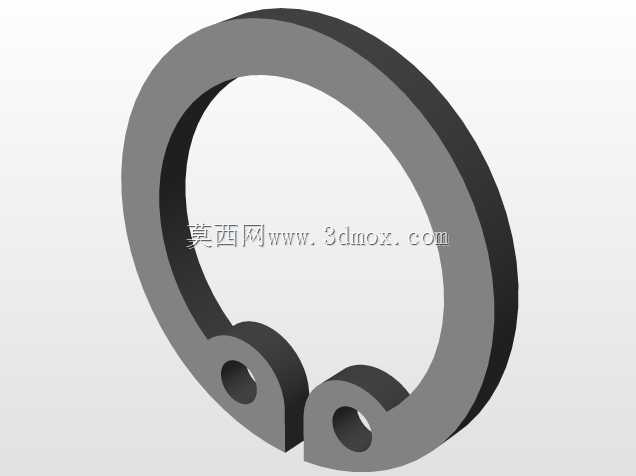

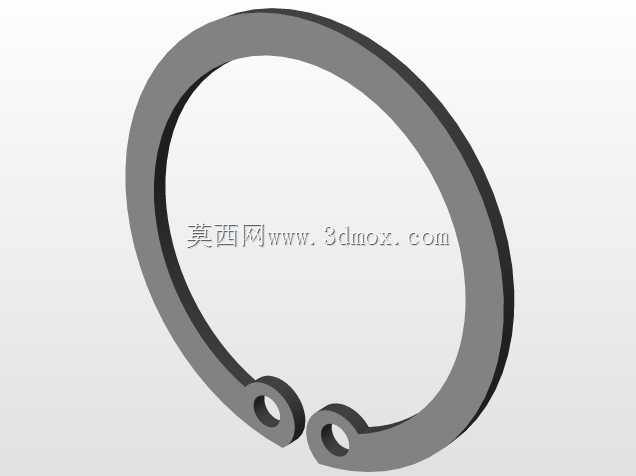

　　在液压阀块、减速器箱体、泵体壳件这类带内孔安装位的机械结构里，孔用挡圈是出镜率极高的轴向限位零件，日常做结构拆图时，几乎每台包含旋转轴、衬套装配的设备里都能见到它的身影。它的核心作用是卡在预先加工在孔壁的环形槽内，挡住孔内安装的轴承外圈、衬套、密封座等零件，避免零件在设备运行的振动、轴向窜动下从孔位脱出，相比轴端压盖、圆螺母锁紧这类限位方式，孔用挡圈占用的轴向空间极小，不需要额外加工螺纹孔或者安装台阶，能大幅压缩装配空间，很适合紧凑型设备的内部结构设计。做这个挡圈的三维建模时，首先要匹配对应安装孔的公称直径，挡圈的自由状态外径要略大于安装孔的环槽底径，开口处的两个小孔是专门为卡簧钳设计的操作位，装配时用卡簧钳的钳头插入这两个小孔，

　　捏合钳头让挡圈收缩，外径缩小到小于安装孔内径后，就可以顺利把挡圈放入孔内，对准环槽位置后松开卡簧钳，挡圈依靠自身弹性张开，卡入环槽内完成固定，整个装配过程不需要额外紧固件，拆装都很便捷，适合设备后期维护时的反复拆装需求。从结构细节来看，挡圈的截面是矩形，和环槽的接触面积足够大，能承受较大的轴向推力，日常选型时要根据被限位零件的最大轴向载荷匹配对应厚度的挡圈，避免载荷过大导致挡圈变形从槽内脱出。挡圈的开口间隙是经过设计的，既要保证收缩时能顺利通过孔口，又要保证张开卡入槽后，开口处不会出现过大的间隙导致限位失效，同时开口处的两个端头做了小圆角处理，避免装配时刮伤孔壁或者操作人员的手部。在实际的设备应用场景里，从普通的齿轮箱轴承孔限位，到气动元件的缸筒内部活塞限位，再到电机端盖内的轴承外圈固定，都能用到这类普通型孔用挡圈，它不需要配合其他特殊零件使用，只要孔内加工出符合尺寸要求的环槽就能完成安装，加工成本极低，适合大批量的设备生产装配。建模过程中要注意挡圈的曲率和对应公称直径孔的匹配度，挡圈装入环槽后，外圆面要和环槽的槽底充分贴合，不能出现局部翘起的情况，否则会导致挡圈受力不均，长期受轴向冲击时容易出现断裂或者脱槽的问题。另外挡圈的两个安装小孔的中心距要匹配标准卡簧钳的钳头间距，不然现场装配时会出现卡簧钳无法插入、挡圈无法收缩的问题，影响装配效率。很多新手做结构设计时容易忽略挡圈的安装导入倒角，在孔的入口端如果没有加工合适的倒角，

　　收缩后的挡圈放入孔内时很容易被孔口的锐边刮蹭，导致挡圈表面出现划痕甚至变形，影响后续的卡紧效果，所以在配套的孔位设计时，要在孔端加工15到30度的导入倒角，给挡圈装配留出导向空间。还有环槽的尺寸公差也需要和挡圈匹配，槽的深度要保证挡圈卡入后，露出槽的高度足够挡住被限位零件的端面，同时槽的宽度要和挡圈的厚度匹配，间隙不能过大，否则挡圈在槽内会出现轴向窜动，设备运行时产生异响，长期磨损还会导致挡圈失效。这类普通型孔用挡圈一般采用弹簧钢冲压成型，经过热处理后具备足够的弹性和硬度，能承受一定的轴向冲击载荷，在常规的工况温度下都能稳定工作，不需要额外的表面处理，只有在腐蚀环境下使用时才会选择不锈钢材质的同规格挡圈。

　　做三维建模时还要注意挡圈的边缘不能有尖锐的毛刺，所有棱边都要做微小的倒钝处理，这不仅是装配安全的要求，也能避免挡圈在受力时出现应力集中，延长零件的使用寿命。在装配关系里，挡圈的端面要和被限位零件的端面完全贴合，不能出现偏斜，否则会导致被限位零件的受力不均，影响轴承这类旋转零件的运行精度，所以在设计时要保证环槽的端面和孔的轴线垂直，公差控制在合理范围内。很多现场装配的故障案例里，挡圈脱槽的原因除了载荷选型不当，很大一部分是环槽加工深度不够，或者挡圈收缩量不足导致没有完全卡入槽内，所以在做三维模型的装配校验时，要模拟挡圈的收缩装配过程，确认挡圈完全张开后，整个外圆都能卡入环槽内，不会出现局部悬空的情况。
