交错轴斜齿啮合齿轮副结构设计

　　这套交错轴斜齿啮合齿轮副，主要应用在需要小空间内实现大传动比、低噪音动力传递的工况中，常见于小型流体输送泵、精密进给机构、紧凑型减速单元的核心传动环节，和常规直齿轮传动相比，斜齿的渐进啮合特性能够大幅降低传动过程中的冲击载荷，减少齿面磨损，同时在相同中心距约束下可以实现更高的重合度，提升传动平稳性。从实际使用场景来看，这类带镂空齿体结构的斜齿轮副，多适配对组件自重有严格要求的轻量化设备，比如便携式动力工具、小型航空辅机传动单元、精密医疗器械的动力传递段，齿身的镂空结构并非单纯为了减重，在流体输送类设备中，齿槽与镂空区域还可以作为介质流道，在齿轮啮合转动的过程中带动流体定向移动，实现传动与输送功能的集成，不需要额外设置叶轮结构，

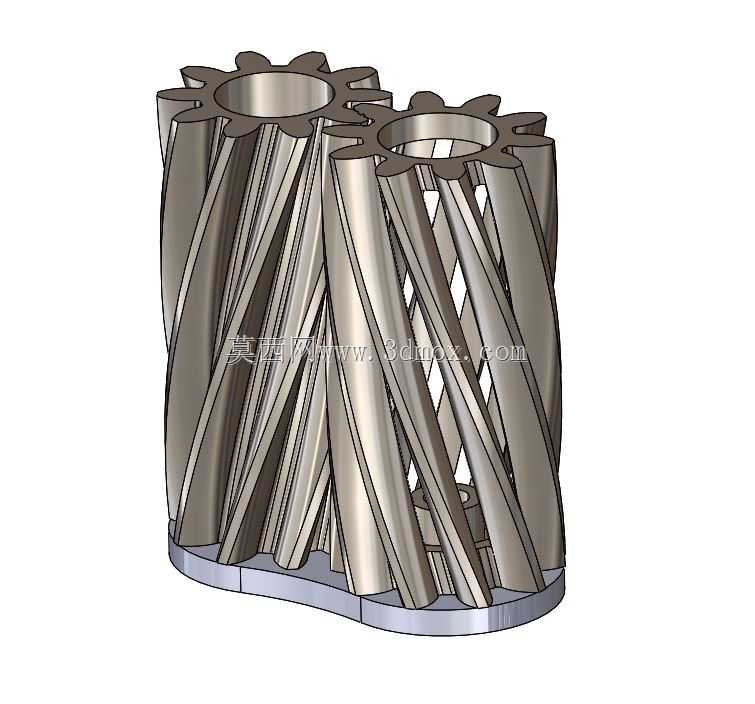

　　压缩整机的轴向安装尺寸。设计过程中首先要确定的是啮合副的轴交角，图中结构为平行轴错列布置？不对，仔细看齿向螺旋角，两个齿轮的螺旋角旋向相反，啮合时齿面为线接触，安装时两个齿轮的轴线平行，错列布置在共用底座上，底座的安装面需要保证平面度公差不低于IT7级，避免齿轮安装后出现轴线偏斜，导致齿面偏载、局部应力集中的问题。齿形参数设计阶段，需要先根据额定传递扭矩计算齿根弯曲强度，确定法向模数，再根据传动比要求匹配两个齿轮的齿数，图中两个齿轮齿数一致，传动比为1:1，属于等速传动副，螺旋角的选择需要兼顾轴向力与重合度的平衡，螺旋角过大会导致轴承承受的轴向载荷过高，增加轴承选型成本与结构复杂度，螺旋角过小则无法发挥斜齿轮传动平稳的优势，

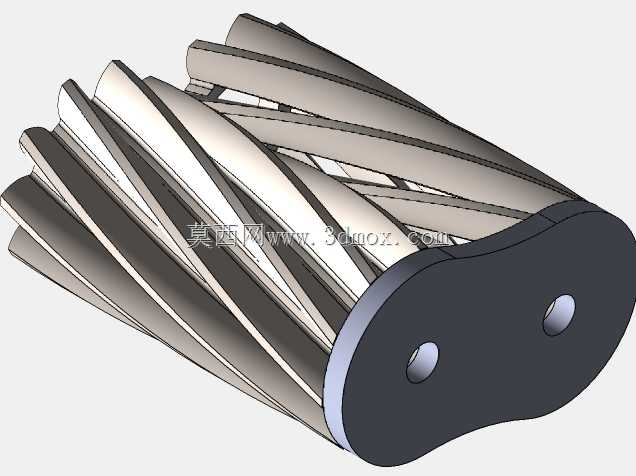

　　常规工况下这类齿轮的螺旋角多选取12°到20°区间，齿向修形量根据实际啮合错位量预设，抵消安装误差与受载变形带来的齿面接触偏移。齿体的镂空结构设计需要做静力学仿真校核，保证在额定扭矩下镂空区域的结构变形量不超过齿侧间隙的允许值，避免受载后齿形变形导致卡滞，镂空的筋条走向沿齿向螺旋方向布置，和载荷传递路径匹配，最大化材料利用率，减少不必要的重量冗余。安装边界方面，齿轮内孔为光孔设计，采用键连接或者过盈配合与传动轴连接，内孔的尺寸公差取H7级，端面与内孔轴线的垂直度公差控制在0.02mm以内，保证齿轮安装后端面跳动量符合传动要求，底部共用底座的安装孔位置需要和齿轮中心距严格匹配，中心距公差取IT6级，保证齿侧间隙在合理区间，

　　既不会因为间隙过大出现传动回差，也不会因为间隙过小导致运转卡滞、齿面异常磨损。实际装配过程中需要在齿面涂抹适配的润滑脂，对于高速运转工况还要设置对应的油封结构，避免润滑脂泄漏，同时要做啮合接触斑点检测，保证齿面接触斑点沿齿高方向不小于40%，沿齿长方向不小于60%，如果接触斑点偏在齿端，需要调整轴承位置或者修配安装垫片，修正齿轮的轴向位置，保证全齿宽均匀承载。这类齿轮副和普通人字齿轮相比，结构更紧凑，没有退刀槽带来的轴向尺寸浪费，两个错列布置的齿轮在啮合时同时参与啮合的轮齿对数更多，传动噪音比同参数直齿轮低10到15分贝，适合对噪音控制有要求的室内使用设备，比如办公自动化设备、家用小型动力装置的传动环节。设计建模阶段需要注意螺旋齿面的生成逻辑，采用螺旋扫描方式生成齿坯后，通过参数化齿廓方程生成渐开线齿形，沿螺旋线扫掠切除得到完整齿形，镂空结构的切除特征要和齿根位置保留足够的壁厚，避免应力集中在齿根与镂空区域的交接处，交接位置全部做圆角过渡，圆角半径不小于1.5mm，减少应力集中系数，提升齿轮的疲劳寿命。在选型适配时，需要根据实际工况的额定转速、传递扭矩、安装空间尺寸调整齿轮的模数、齿宽、螺旋角参数，对于有耐腐蚀要求的工况，可以选用工程塑料或者不锈钢材质加工，普通传动工况采用40Cr调质后齿面高频淬火处理，齿面硬度达到HRC45-50，既保证芯部韧性，又提升齿面耐磨性能。
