双法兰连通弯式流体管路接头结构

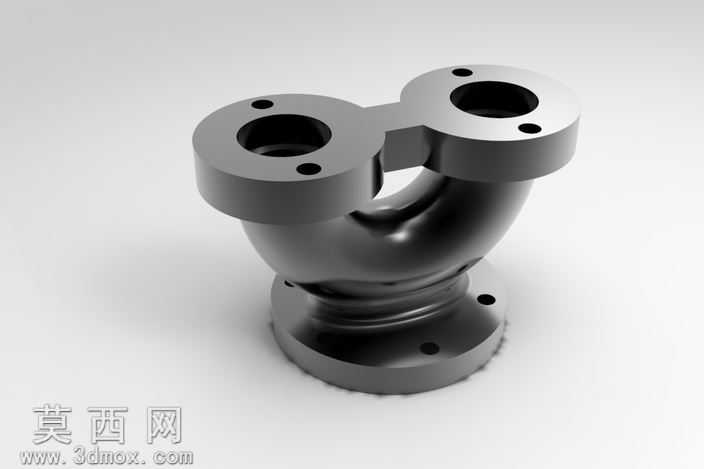

该作品为一款双法兰连通弯式管路接头，建模过程以参数化特征构建为核心逻辑，首先确定底部安装法兰的基准平面，绘制带均匀分布螺栓孔的法兰盘草图，通过拉伸特征生成底部法兰基体，同时对法兰边缘做倒角处理，去除锐边的同时还原真实零件的加工工艺细节。随后构建中部弯管流道结构，采用扫掠特征完成弯管主体造型，扫掠路径以平滑圆弧过渡连接底部法兰中心与上部两个接口的中心位置，保证流道内壁无突兀折角，符合流体输送的阻力设计要求，弯管外壁做等厚偏移处理，精准控制管壁厚度以匹配常规管路配件的承压标准。上部采用对称式双法兰接口设计，两个独立法兰盘通过连接筋板与弯管主体连为一体，每个法兰盘上均设置对称分布的安装螺栓孔，孔位尺寸与底部法兰保持统一的安装适配标准，连接筋板做圆角过渡处理，避免应力集中问题，提升结构的力学合理性。材质设置上选用金属碳钢材质，调整材质参数还原金属哑光质感，对法兰端面、螺栓孔内壁做轻微高光处理，区分加工面与非加工面的视觉差异，渲染阶段采用三点布光方案，主光源从斜上方投射突出零件的曲面轮廓，辅助光源补光弱化暗部死黑，环境光添加微弱反射效果，让金属材质的厚重质感得到充分体现。整体设计遵循管路连接件的通用安装规范，所有法兰孔位、管径尺寸均参考通用五金配件的行业标准设定，结构上兼顾安装便捷性与流体导通的实用性，弯管的弧度设计既满足双路流体汇合导通的功能需求，也通过对称式布局保证零件安装后的受力平衡，建模过程中每一处特征均保留参数化关联，可根据实际使用场景快速调整管径、法兰尺寸、弯管弧度等参数，适配不同的管路连接工况。
