带颈凸缘式管道连接法兰三维设计

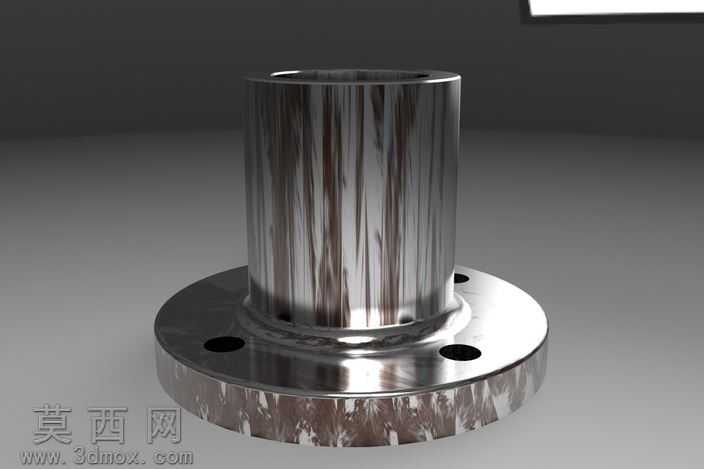

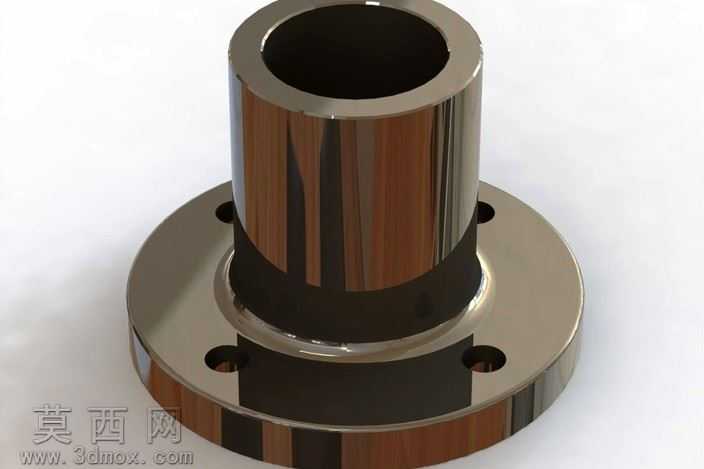

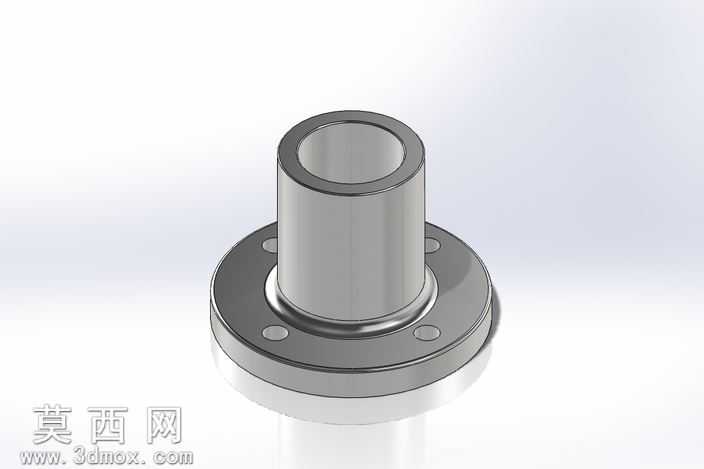

本法兰模型采用三维参数化建模方式构建，建模过程中先以回转特征生成主体带颈筒体与法兰盘的基础轮廓，精准控制筒体的内径、外径尺寸以及法兰盘的厚度、外圆直径参数，保证主体结构的同轴度符合管道连接的装配要求。随后在法兰盘上均匀布置螺栓通孔，通过圆周阵列特征完成所有孔位的排布，严格控制孔位的分度圆直径与孔间距公差，确保安装时螺栓能够顺利穿入对位。模型的细节处理上，在筒体与法兰盘的衔接位置添加了过渡圆角特征，避免应力集中问题，同时还原了法兰盘端面的密封面结构，保证连接后的密封性能。材质渲染阶段，为模型赋予了金属不锈钢材质，调整材质的粗糙度、金属度参数，模拟真实金属零件的哑光金属质感，通过环境光遮蔽效果凸显法兰的结构层次，清晰展现筒体的圆柱面、法兰盘的平面以及螺栓孔的内圆柱面的光影过渡，让模型的结构细节一目了然。设计思路围绕管道系统的刚性连接需求展开，带颈结构的设计能够提升法兰整体的结构强度，相比平焊法兰可承受更高的管道压力与弯矩，均匀分布的螺栓孔设计可保证连接时的受力均匀，避免局部应力过大导致的密封失效问题。建模过程中对所有配合尺寸进行了参数化约束，可根据不同的管道公称通径、压力等级快速调整模型尺寸，适配不同工况的管道连接需求，模型的结构完全符合实际法兰零件的加工工艺要求，可直接用于装配模拟、工程演示以及后续的加工出图参考，完整还原了这类法兰零件的真实结构特征与装配属性。
