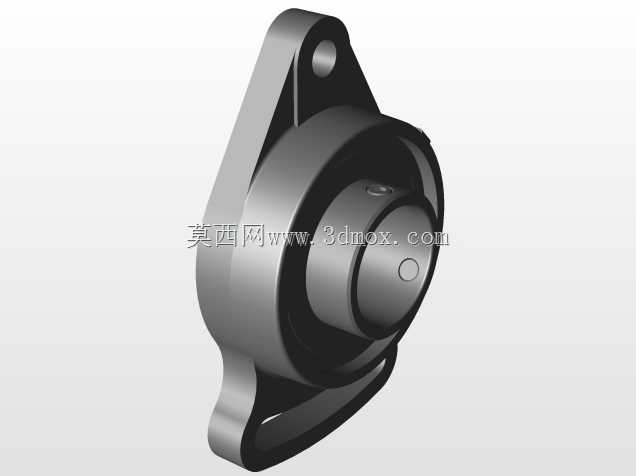

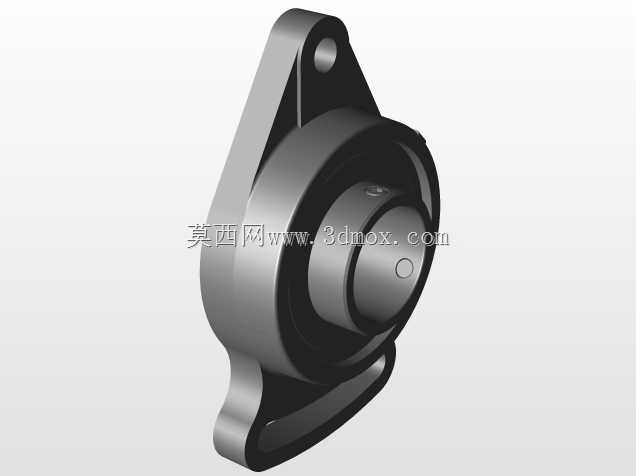

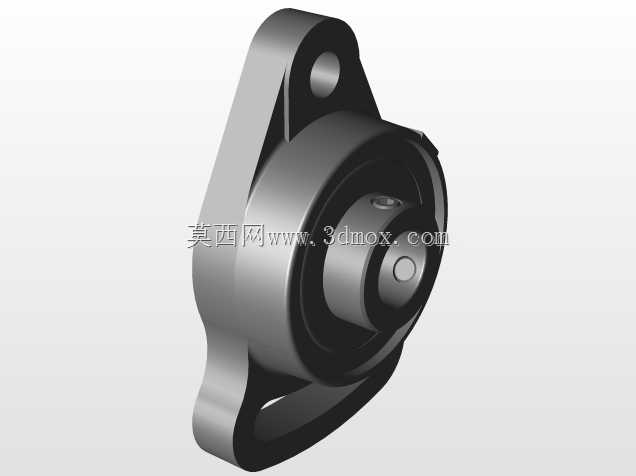

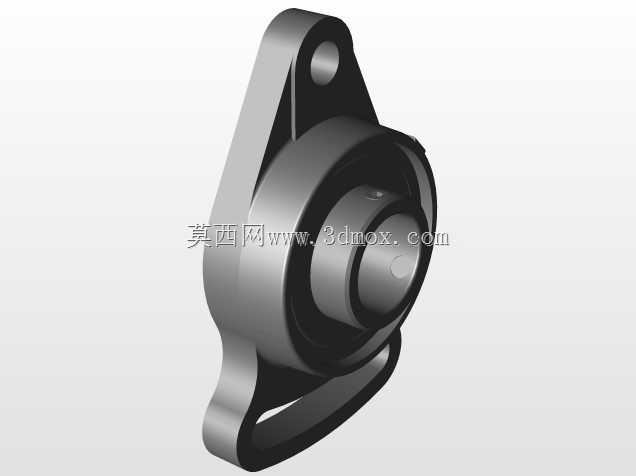

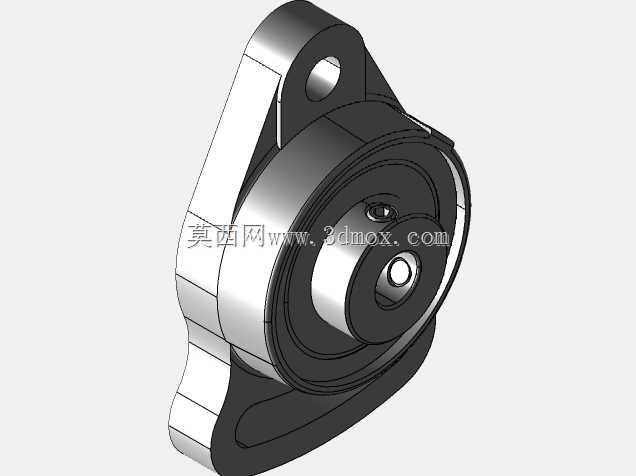

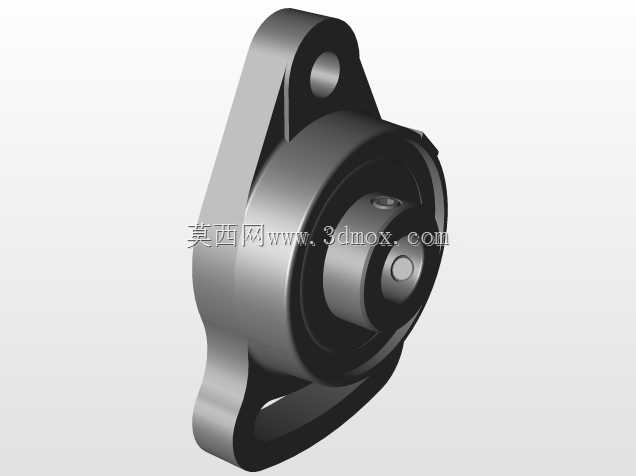

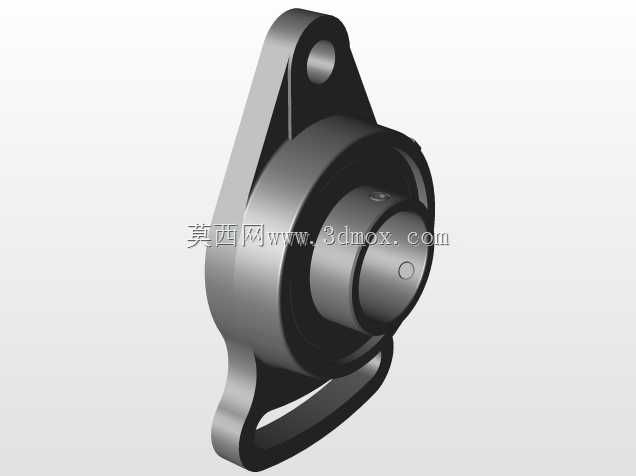

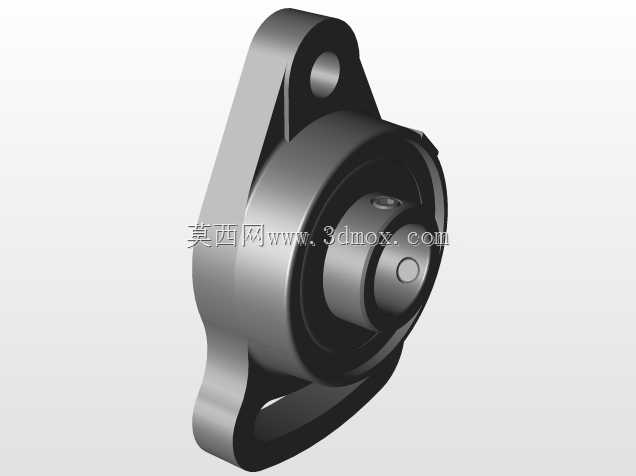

UCFA200带固定孔槽椭圆形法兰轴承单元

　　在轻工输送线、小型农机传动组、食品包装设备的从动辊支撑部位，经常会遇到安装空间局促、机架安装面仅能预留两个固定点位的工况，这类场景下常规方形四孔法兰轴承座往往因为安装边界尺寸过大无法适配，而UCFA200椭圆形法兰轴承单元正是针对这类窄空间安装需求开发的支撑部件。从实际使用场景来看，这类轴承单元多应用在转速不超过3000rpm、径向载荷为主伴随少量轴向窜动的传动节点，比如皮带输送机的端部托辊支撑、小型分拣线的从动轮安装、农用脱粒设备的辊轴定位，相比凸台圆形座轴承，它的椭圆形法兰结构可以在保证安装强度的前提下，尽可能压缩法兰外轮廓的横向尺寸，适配机架上预留的狭长安装面。

　　从功能特性上看，这款带座轴承将外球面球轴承与铸造轴承座整合为一体式单元，轴承内圈通过顶丝与穿入的传动轴实现锁紧固定，不需要额外加工轴肩定位，现场安装时只需要将轴穿入内圈，拧紧内圈上的紧定螺钉即可完成轴与轴承的相对固定，对现场安装的加工精度要求更低，即使传动轴存在少量的安装角度偏差，外球面轴承的调心特性也可以补偿一定范围内的同轴度误差，避免轴承因为别劲出现早期磨损。轴承座本体采用铸铁铸造后经时效处理加工而成，表面的铸造氧化层保留了铸铁件的减振特性，能够吸收传动过程中辊轴转动带来的小幅振动，降低传动节点的噪音传递。法兰端设置的单个固定孔搭配同端的定位槽，安装时可以先在机架对应位置加工一个定位销嵌入槽内，实现轴承座的预定位，避免拧紧紧固件时轴承座出现周向转动，再穿入螺栓完成锁紧，相比双孔对称固定的结构，这种单孔加槽的定位方式在狭长安装面上的容错率更高，即使机架上的螺栓孔存在少量位置偏差，也可以通过槽位的微调余量完成对位安装。

　　从设计思路层面拆解，这款轴承单元的结构完全围绕窄空间安装的核心需求展开：首先法兰轮廓采用椭圆形设计，将两个安装位分别布置在椭圆的长轴两端，其中一端为完整的圆形螺栓过孔，另一端为开放式的卡槽结构，安装时不需要将螺栓完全从机架上拧下，只需要拧松对应位置的紧固件，将轴承座的卡槽卡入螺栓杆后再拧紧另一端的固定螺栓即可完成拆装，后期维护更换轴承时不需要拆卸相邻的传动部件，大幅缩短了设备运维的停机时间。轴承座的轴承容纳腔采用台阶式结构，轴承外圈与腔体采用过盈配合压装，腔体端部设置的密封圈槽内嵌双唇口橡胶密封圈，能够阻挡外界的粉尘、切削液、农作物碎屑进入轴承内部滚道，适配多粉尘、有少量喷淋的工业作业场景。轴承座下方的承力部位做了加厚处理，对应轴承受力的径向方向设置了加强筋结构，在不增加整体壁厚、不抬升整体重量的前提下，提升了座体的径向承载能力，避免长期受载后座体出现开裂变形。

　　从安装边界与尺寸适配角度来说，这款轴承单元适配的轴径为20mm规格的光轴，安装时需要注意在机架上预留的安装面平面度误差不超过0.1mm，避免安装后轴承座出现翘曲导致轴承内圈与外圈偏斜。法兰的长轴方向总长度要比同规格方形法兰座缩短近30%，短轴方向的轮廓尺寸刚好覆盖轴承本体的外径，不会额外占用两侧的安装空间，固定孔的中心距按照行业通用的安装尺寸规范设计，可以直接替换同型号的老旧损坏轴承单元，不需要对原有安装机架进行二次打孔加工。轴承内圈伸出端的长度足够容纳轴端的挡圈或者联轴器的安装空间，不会出现轴端定位件与轴承座端面干涉的问题。需要注意的是，这类带座轴承单元不适合承受较大的轴向冲击载荷，如果传动节点存在较大的轴向力，需要额外搭配轴向定位挡圈使用，避免轴承从座体中脱出。日常运维时可以通过轴承座上预留的注油嘴定期补充润滑脂，不需要拆解轴承座即可完成保养，延长整体的使用寿命。
