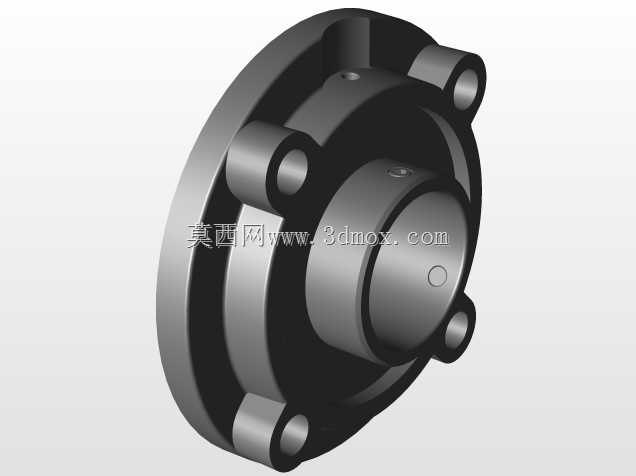

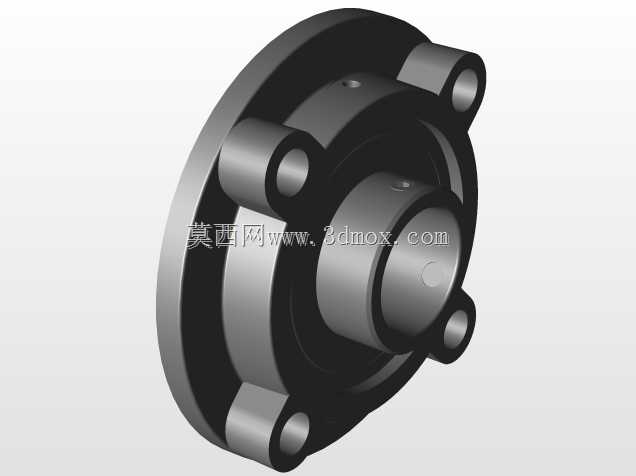

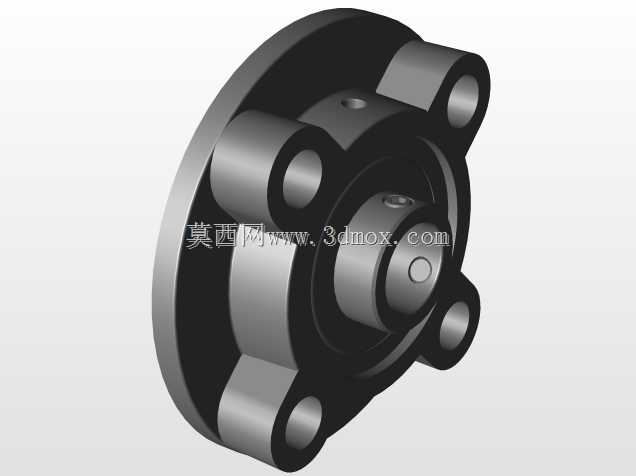

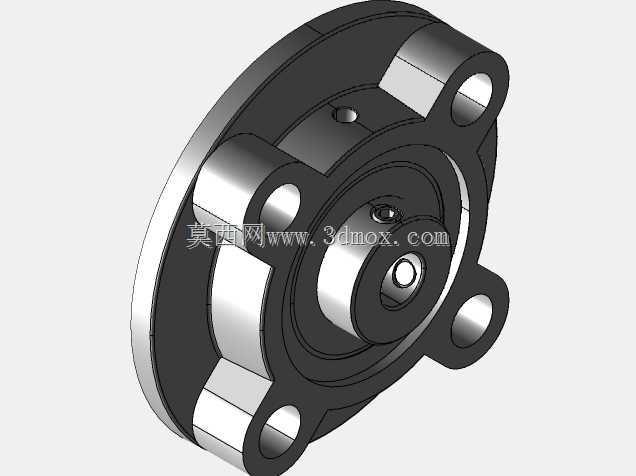

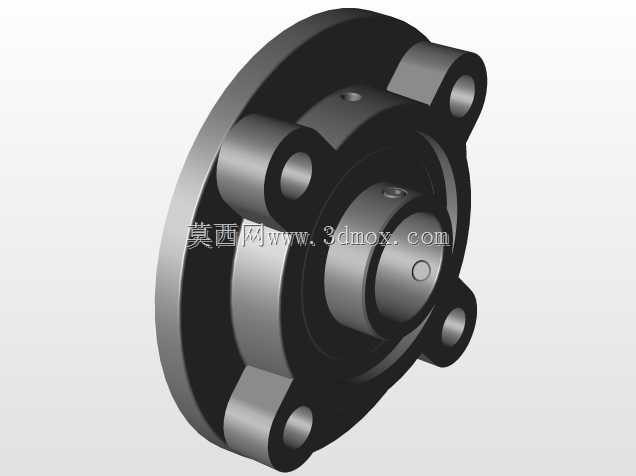

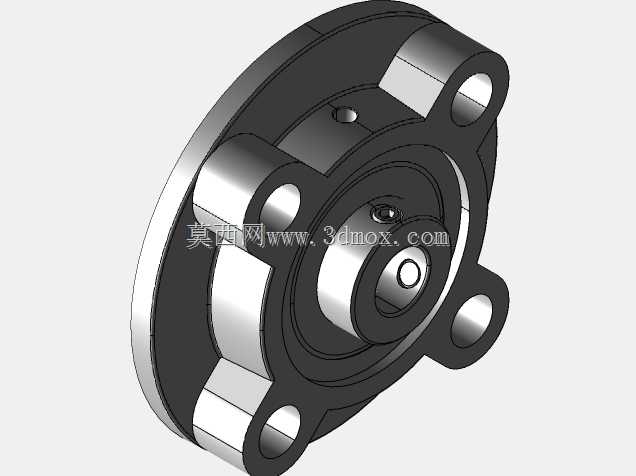

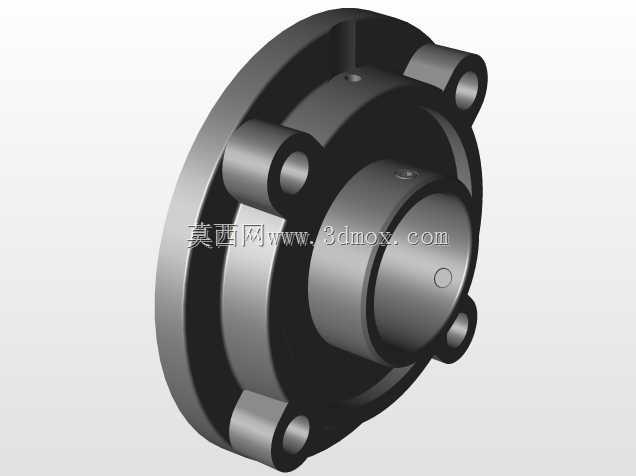

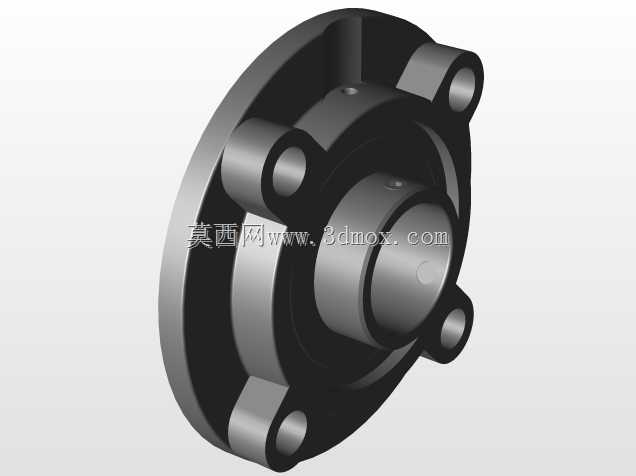

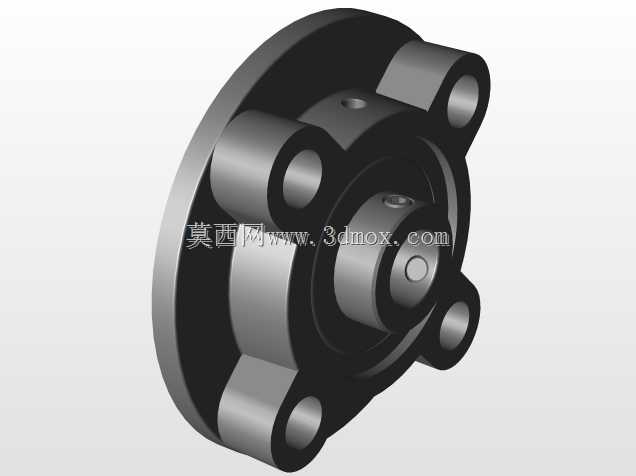

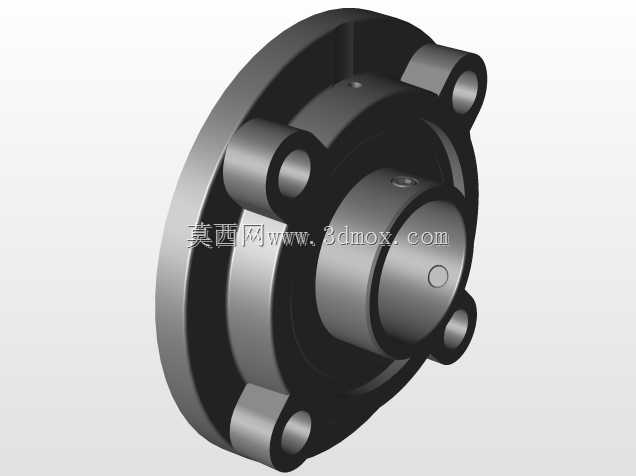

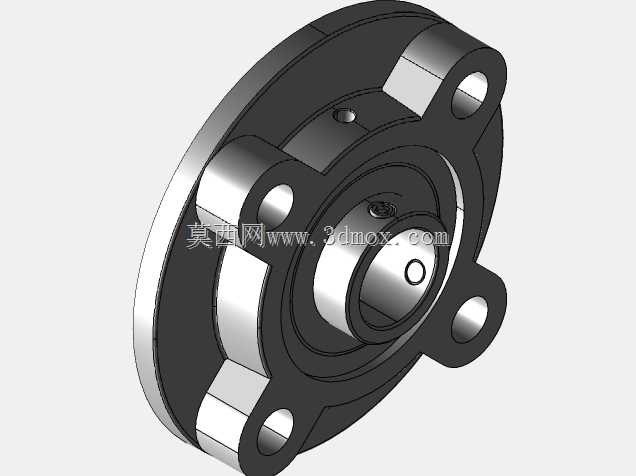

UCFC200带定心肋圆形法兰轴承单元结构

　　在轻工输送线、小型食品加工设备、农用辅助机具这类对安装空间有紧凑要求的传动场景里，带凸圆形法兰的外球面带座轴承一直是支撑旋转轴系的核心部件，UCFC200这款带定心肋的四孔圆形法兰轴承单元，就是针对这类场景里安装定位不准、运行受径向载荷时座体易偏移的痛点做的结构优化。日常做设备选型的时候，很多新手容易忽略法兰座上的定心结构，觉得只要四个螺栓拧死就能固定，实际上在皮带线的从动辊、小型风机的叶轮轴这类存在小幅振动的工况里，没有定心结构的法兰座，安装时很容易出现轴孔与安装基准的同轴度偏差，运行一段时间后螺栓受剪切力松动，就会出现轴系跳动、密封件过早磨损的问题。这款轴承单元的定心肋设计，就是在法兰贴合安装面的一侧，做了一圈凸起的定位止口，

　　安装时这个止口可以直接嵌入安装面板上预先加工的定位沉孔里，不用反复打表找正就能保证轴承内孔与安装面的垂直精度，既降低了现场安装的调试难度，也能在设备运行时承受额外的径向倾覆力矩，避免四个固定螺栓直接受横向剪切力。从结构设计的角度看，这款轴承座采用灰铸铁铸造而成，材料本身的减振性能比冲压焊接的轴承座更好，适合中低速、载荷存在小幅波动的传动场景。四个固定孔沿法兰圆周均匀分布，孔位的分布圆直径经过标准化匹配，和同系列的UCFC200系列轴承安装尺寸完全通用，设备维护更换时不用重新加工安装面板的孔位，直接替换即可。法兰的外轮廓做了圆弧过渡，没有尖锐的棱角，既避免铸造时出现应力集中导致的座体开裂，也能减少安装时的磕碰划伤。

　　轴承单元本身集成了外球面球轴承与铸造座，轴承内孔带顶丝结构，安装时把轴穿入内孔后拧紧两个顶丝就能完成轴与轴承的固定，不需要额外加工轴肩或者做复杂的轴向定位，对于一些没有高精度轴加工能力的现场维护场景非常友好。做三维建模的时候要特别注意几个安装边界尺寸，首先是法兰定心止口的外径与轴向突出高度，这个尺寸直接和安装面板的沉孔尺寸配合，公差要控制在过渡配合的区间，太松起不到定心作用，太紧又会导致安装时无法嵌入到位；其次是四个固定孔的中心距，建模时要严格按照标准参数做圆周阵列，否则安装时会出现螺栓无法穿入的问题；另外轴承内孔的轴线与法兰安装面的垂直度公差，是保证轴系平稳运行的关键，建模时要把这个形位公差的要求在工程图里明确标注，避免后续加工或者选型时出现偏差。实际应用里，这款轴承单元常被用在小型皮带输送机的两端辊筒支撑、包装机械的送膜辊轴支撑、小型木工机械的导辊支撑位置，这类场景的轴径大多在20mm区间，转速一般不超过每分钟3000转，径向载荷在轴承的额定动载荷范围内，使用时只要定期补充润滑脂，就能保证较长的使用寿命。和方形法兰的轴承单元相比，圆形法兰的结构在相同安装孔分布圆的情况下，占用的安装面板面积更小，适合安装空间局促、安装面板为圆形或者弧形的设备位置，而定心肋的设计又弥补了普通圆形法兰座定位精度不足的问题，兼顾了安装便利性与运行稳定性。建模过程中还要注意座体上的油嘴位置，油嘴一般设置在法兰的圆周侧面，角度要避开固定孔的位置，

　　保证日常注油时油枪可以顺利对接，不会被安装螺栓或者周边的设备结构挡住。另外座体与轴承外圈的配合是球面配合，具备一定的自动调心能力，当轴出现小幅的挠曲变形或者安装时存在轻微的角度偏差时，轴承可以自动调整角度，避免出现卡滞或者过早疲劳损坏，这个调心角度的范围一般在2度左右，建模时要保证球面配合的尺寸精度，不能因为配合过紧导致调心功能失效。很多做设备改造的工程师喜欢用这款轴承单元，就是因为它的集成度高，不需要自己单独设计轴承座、加工密封槽、选配轴承，直接采购成品就能完成轴系的支撑设计，大幅缩短了设计与加工的周期，而且标准化的配件供应链成熟，后期维护更换的成本很低。在做虚拟装配仿真的时候，要模拟螺栓拧紧后定心肋与安装沉孔的贴合状态，检查是否存在安装干涉，同时要验证轴转动时轴承外圈在座体里的调心动作是否顺畅，有没有和周边的结构件发生碰撞，这些细节都是实际设计过程中容易忽略的点，也是三维模型需要准确还原的结构特征。
