机加工用杠杆式端部夹持执行构件

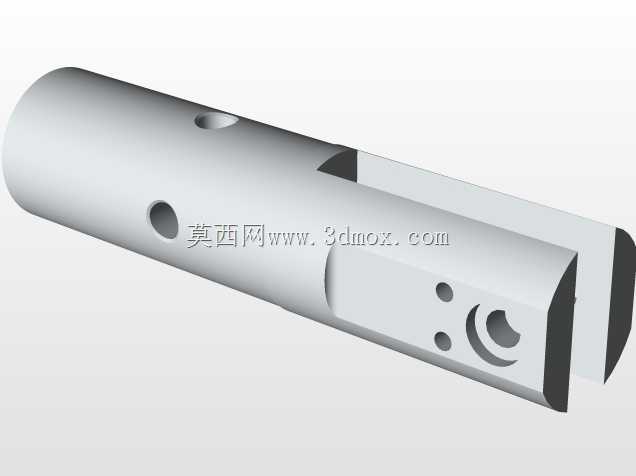

　　这款夹持执行构件主要适配自动化机加工产线的上下料工位，也可用于小型精密装配工位的工件取放作业，在数控车床接料、磨床工件转运、小型零件压装辅助定位场景中都能适配使用，相比常规的平口钳类夹持结构，它的端部执行动作更紧凑，适合安装在行程空间有限的线性滑台或者小型机械臂末端，不会因为夹持机构自身尺寸过大干涉周边的刀座、治具布局。从结构设计来看，主体采用圆柱形安装柄作为基准，安装柄上预留了两个径向定位销孔，安装时可以直接插入配套的连接轴套，通过销钉完成周向防转，不需要额外设计复杂的法兰连接结构，安装柄的外径公差按照h6级精度设计，和常规的标准轴套配合间隙控制在0.02mm以内，能保证夹持动作的同轴度，避免夹持工件时出现偏摆。

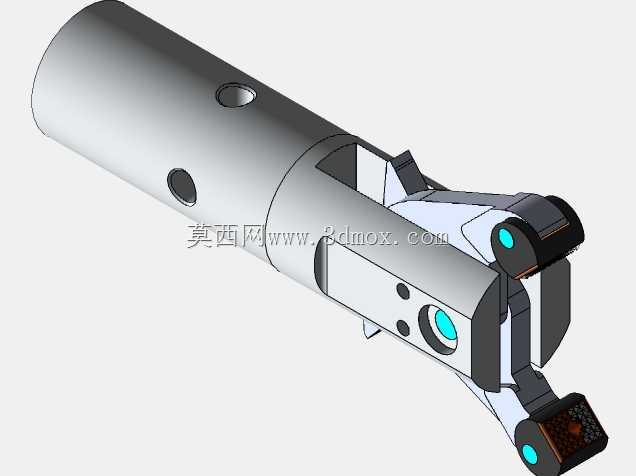

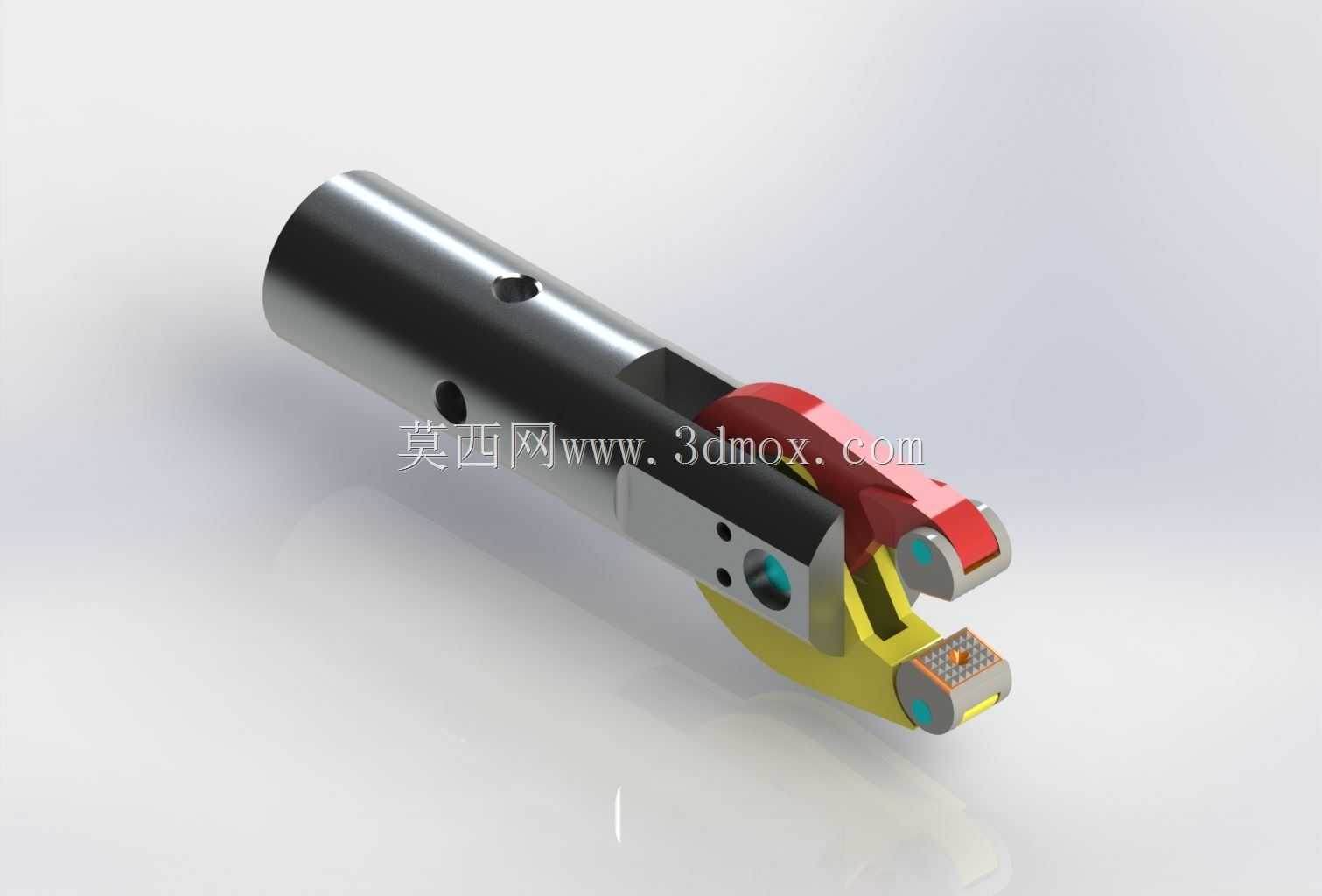

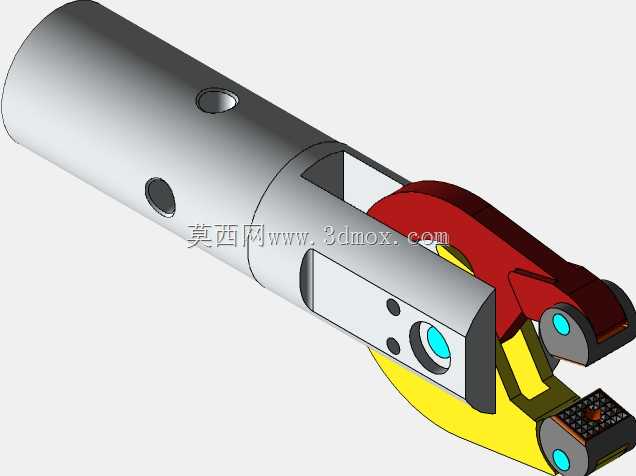

　　夹持端采用双杠杆联动的夹紧结构，黄色的主摆臂和红色的压块通过销轴铰接，压块端部镶嵌了带网格纹理的硬质合金夹紧块，接触工件的表面做了防滑纹理处理，夹紧时接触压强分布均匀，不会在软质金属工件表面留下明显夹痕，同时铰接位置都预留了润滑脂注油孔，日常维护时可以直接注入润滑脂，减少铰接销轴的磨损，延长构件的使用寿命。设计过程中优先考虑了夹持动作的行程冗余，夹爪张开的最大开口尺寸可以覆盖直径15mm以内的轴类零件，或者厚度12mm以内的片状零件，夹紧力通过内置的微型弹簧提供，不需要外接额外的液压或者气动管路，整体结构没有外置的管线，在高速往复移动的工况下不会出现管线缠绕的问题，适合快节拍的产线作业。安装边界方面，

　　整个构件的总长度控制在120mm以内，主体圆柱柄的直径为20mm，夹爪完全张开时端部的最大外轮廓直径为38mm，在做产线布局时，只要预留直径40mm的动作空间就可以满足全行程的运动需求，不会和周边的防护挡板、传感器支架产生干涉。夹爪的闭合行程为8mm，在夹持尺寸公差波动±1mm的毛坯件时，也能保证足够的夹紧力，不会出现工件脱落的情况。铰接销轴采用不锈钢材质，表面做了淬火处理，硬度达到HRC45-50，长期反复开合动作下不会出现销轴变形、磨损松旷的问题。夹爪的两个夹紧面做了对中精度设计，闭合时两个夹紧面的对称度误差控制在0.01mm以内，夹持轴类工件时可以自动找正中心，不需要额外调整夹持位置，能减少上下料的辅助对中时间。

　　在实际使用场景中，这款夹持构件可以直接替换原有滑台端部的老旧夹爪，不需要改动原有设备的安装接口，因为安装柄的尺寸和常规的检测探头、刀具柄部尺寸通用，换装时只需要插拔固定销钉就能完成更换，维护换装时间可以控制在5分钟以内，适合多品种小批量生产的柔性产线快速切换工装。结构上没有采用复杂的异形曲面，所有的加工面都是常规的车削、铣削平面和销孔，普通的三轴加工中心就可以完成全部零件的加工，不需要定制特殊的成型刀具，加工成本可控，零件的互换性好，后期维护时单独更换磨损的夹爪压块或者销轴就可以，不需要整体更换整个构件，能降低设备的运维备件成本。夹紧力的大小可以通过调整内置弹簧的预压量来适配不同材质的工件，夹持硬质钢材工件时可以加大弹簧预压量保证足够的夹紧力，夹持铝件、铜件或者塑料件时可以减小预压量，避免夹伤工件表面，适配的工件材质范围更广。
