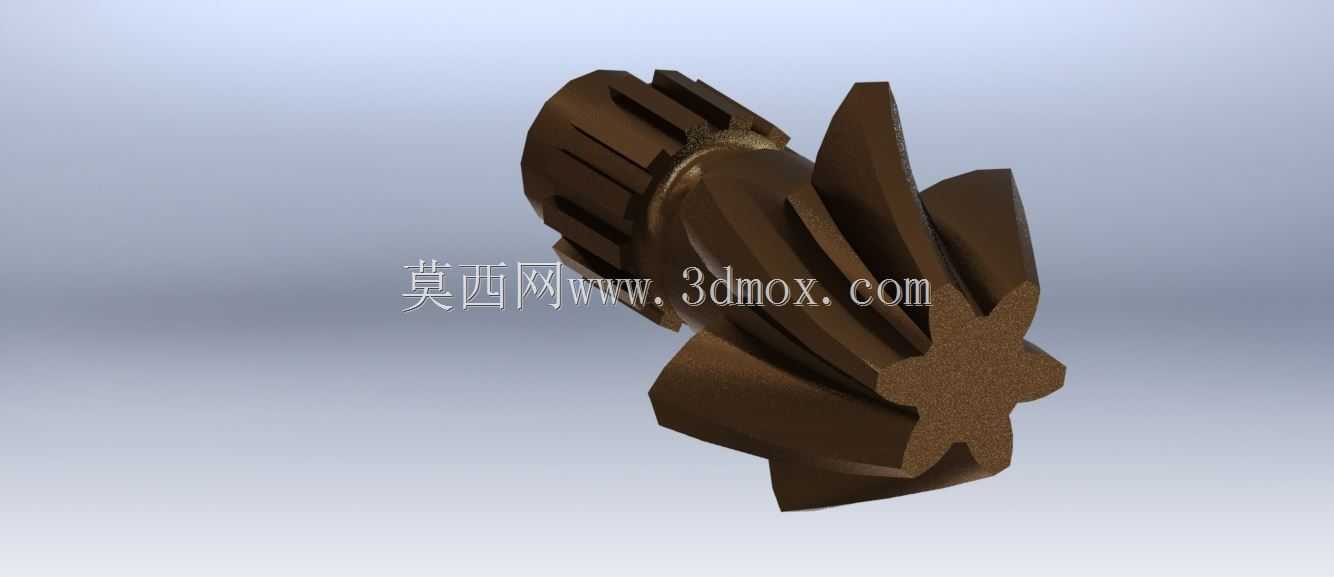

带花键轴段螺旋锥齿斜齿轮结构

　　该斜齿轮集成了螺旋锥齿啮合端与花键连接轴段，属于动力传动系统里的交错轴/相交轴动力传递核心构件，常见于汽车分动箱、机床主轴进给箱、农业机械动力输出单元、小型工程机械传动箱这类需要在有限安装空间内完成变向扭矩传输的场景中。从实际工况适配角度看，这类带集成花键轴的斜齿轮，主要承担输入端与输出端轴线存在夹角时的扭矩传递任务，相比直齿锥齿轮，啮合过程中轮齿是逐步进入啮合再逐步退出，重合度更高，传动过程的冲击、振动与运行噪音都有明显降低，适合中高转速、持续负载的传动工况。

　　设计层面首先要匹配啮合副的参数一致性，螺旋角的选取直接影响轴向力大小与啮合重合度，建模过程中轮齿的渐开线齿面需要严格按照啮合方程生成，保证齿面接触区处于齿面中部，避免偏载导致的齿面点蚀、断齿失效。集成的花键轴段采用矩形花键结构，相比单键连接，花键的多齿承载特性可以传递更大扭矩，同时对中性更好，能保证齿轮运转时的同轴度，减少轴系的径向跳动，适配高转速下的动平衡要求。齿轮本体的轮齿与轴段采用一体化结构设计，省去了齿轮与轴的装配环节，消除了键连接带来的间隙与应力集中点，整体结构刚性更强，适合安装空间紧凑、无法拆分装配齿轮与轴的传动腔结构。

　　从安装边界来看，该齿轮的轴段花键端用于对接动力输入或者输出的连接套，锥齿端与配对的锥齿轮啮合，安装时需要保证两啮合齿轮的安装距公差在允许范围内，否则会出现齿面接触区偏移，要么加剧齿端磨损，要么降低啮合重合度导致承载能力下降。轮齿的齿向修形在建模时已经做了预设，针对额定负载下的轴系变形量做了补偿，避免满载时轮齿一端出现应力集中。齿根部分做了圆角过渡处理，减少淬火后的应力集中风险，提升轮齿的弯曲疲劳强度。

　　实际应用中，这类齿轮在汽车的四驱系统分动器里，负责把变速箱输出的动力分配到前后驱动桥，此时齿轮需要承受车辆起步、颠簸路况下的冲击载荷，因此齿面通常会做渗碳淬火处理，保证齿面硬度的同时芯部保持足够韧性，抵抗冲击载荷。在机床的进给传动箱中，这类齿轮负责传递进给运动的扭矩，此时对传动的平稳性要求更高，螺旋角选取会偏向更大的重合度区间，保证低速进给时无爬行，传动精度稳定。在小型拖拉机的动力输出端，这类齿轮需要把发动机的动力传递到作业机具，工况环境多粉尘、变负载，因此齿轮的齿侧间隙会预留稍大的量，避免热胀或者杂质进入导致卡滞，同时花键部分会做耐磨处理，减少频繁挂接机具带来的花键磨损。

　　建模过程中，轮齿的生成首先要确定基圆、分度圆、齿顶圆、齿根圆参数，再根据螺旋角生成螺旋引导线，沿引导线扫描切除生成单个轮齿后阵列，锥齿部分的齿形是沿节锥方向渐变的，需要保证每个截面的齿形参数符合锥齿轮的变位要求，避免啮合时出现根切或者齿顶干涉。轴段的退刀槽、轴肩尺寸都按照安装时的轴承、密封件的配合尺寸设计，轴肩的高度要满足轴承内圈的定位要求，同时避免过高导致轴承拆卸困难。花键的齿宽、大径小径公差都按照配合要求选取，保证连接套装配时滑动顺畅无卡滞，传递扭矩时无明显间隙。

　　从功能特性上看，一体化的结构减少了装配累计误差，轴系的整体刚性更好，在额定转速下运行时的振动更小，能延长支撑轴承的使用寿命。轮齿的螺旋方向设计需要匹配配对齿轮的旋向，同时考虑轴向力的方向，尽量让轴向力指向轴系的定位轴承端，减少轴系的窜动。齿轮的润滑方式根据应用场景不同，在闭式传动箱里采用飞溅润滑即可，齿面的油膜能有效降低啮合磨损，在开式传动场景下则需要定期加注润滑脂，避免粉尘进入齿面加剧磨粒磨损。
