多插槽微处理器承载散热结构设计

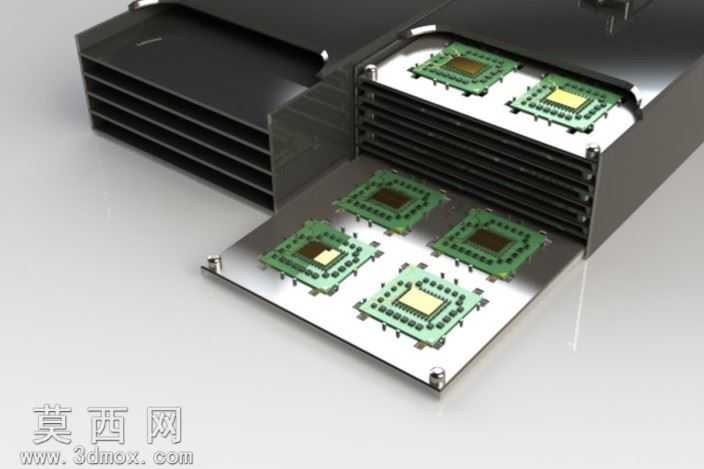

本作品采用SolidWorks完成全参数化三维建模，整体围绕微处理器批量承载与辅助散热的核心需求展开设计，建模过程中对每一处结构尺寸做了严谨的工程约束，确保各零部件可实现无干涉装配。模型主体包含层叠式插槽承载框架与抽拉式载板两大部分，框架侧边集成了多鳍片式散热结构，建模时对鳍片的间距、厚度做了均匀阵列约束，既保证散热接触面积充足，也兼顾了结构整体的轻量化要求；抽拉载板上设置了五处独立的微处理器定位工位，每处工位都预留了与芯片引脚匹配的定位凸台与避让空间，载板边缘设计了滑动导向边与限位卡扣结构，可顺畅插入框架插槽并实现位置锁定，避免使用过程中出现载板滑脱、芯片移位的问题。材质渲染阶段，为散热鳍片与金属框架赋予了哑光黑色金属材质，还原阳极氧化铝散热件的真实质感，为抽拉载板赋予了拉丝不锈钢材质，清晰呈现金属表面的细腻纹理，为微处理器模型赋予了绿色PCB基板材质与黄色芯片核心材质，通过材质区分清晰展现不同部件的功能属性，渲染时采用柔和的工业产品布光方案，突出结构的层次关系与装配逻辑。设计思路上，该结构针对多芯片测试、批量转运场景开发，层叠式插槽设计可在有限空间内容纳更多微处理器，侧边集成的散热结构可在芯片通电测试时辅助导出热量，抽拉式的载板设计方便芯片的取放与检修，所有配合面都预留了合理的装配公差，可直接对接后续的结构验证与生产加工环节，模型同时提供STEP等通用格式文件，可适配不同三维软件的编辑需求，方便使用者根据实际使用场景调整工位数量、鳍片尺寸等参数。
