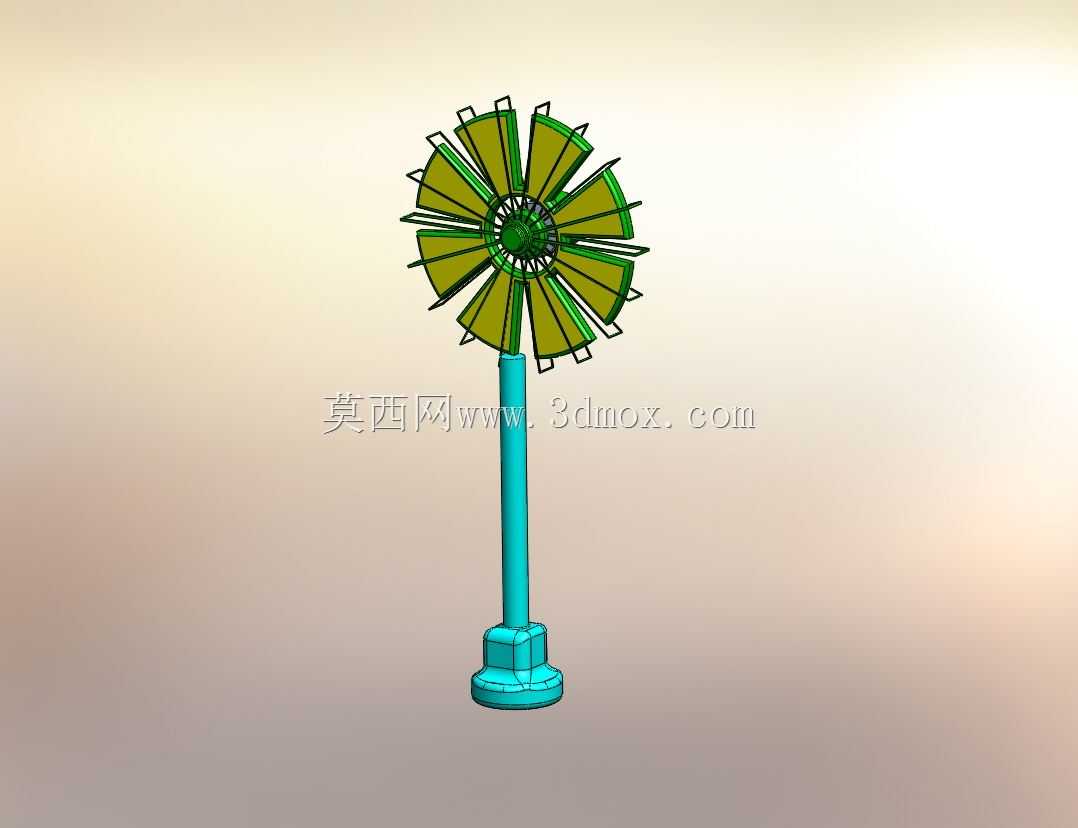

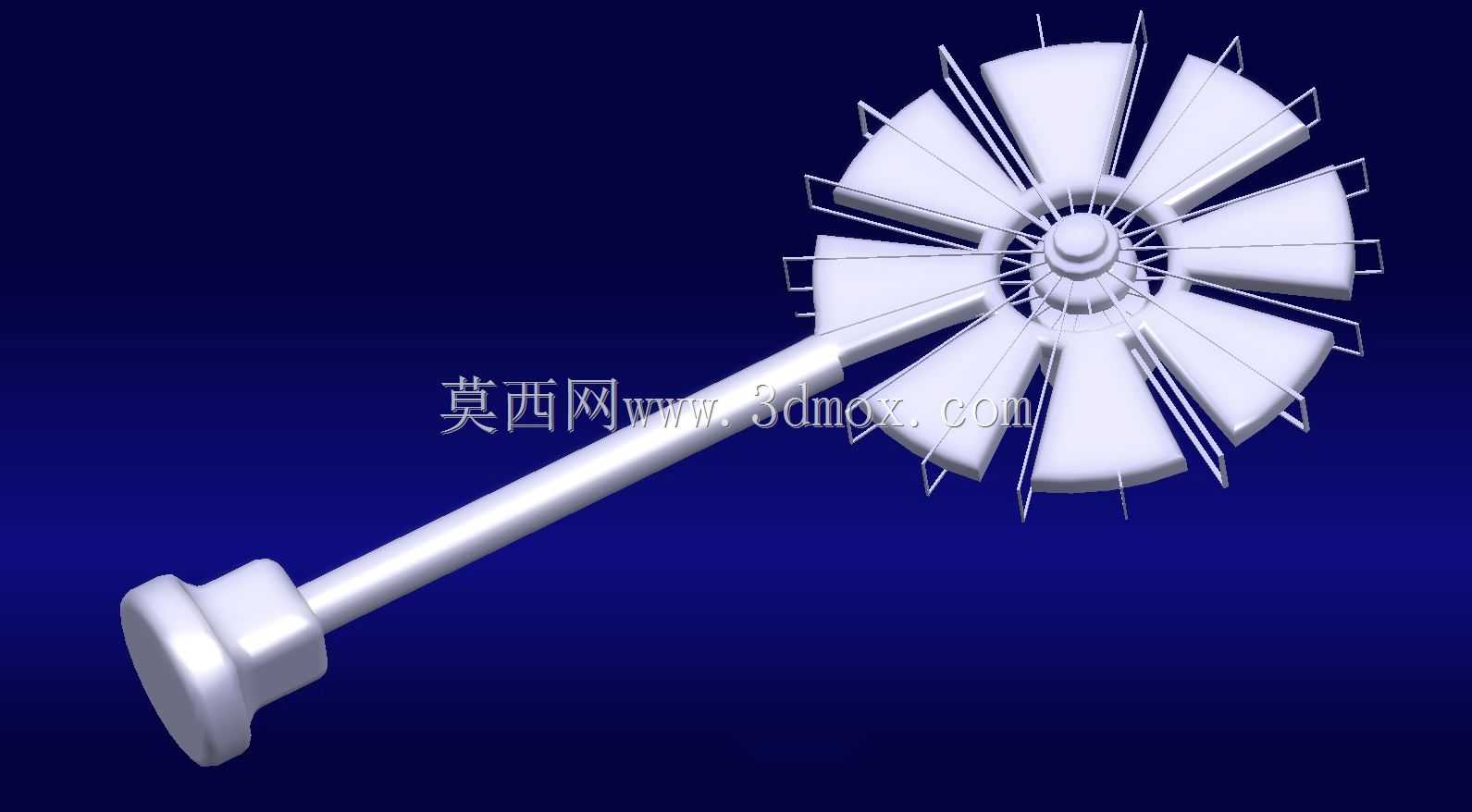

手持直柄式多叶径向送风风轮结构

　　这类带长直柄的多叶风轮结构，常应用在小型便携送风设备、局部工位散热装置以及手持式除尘吹风工具上，区别于常规轴流风机的轴向出风逻辑，该结构采用径向布叶的设计思路，气流从叶轮中心区域进入后，沿叶片径向向外甩出，能在近距离形成覆盖范围更广的散射风场，适配小空间内的定向吹扫、局部散热需求。从结构设计逻辑来看，长直柄的设置并非单纯的握持结构，柄身内部预留了动力传递的空腔，可直接对接微型驱动电机的输出轴，无需额外加装转接支架，柄尾的加粗段做了限位凸台设计，安装时可直接卡在设备壳体的定位槽内，限制柄身的轴向窜动，同时凸台端面预留的密封槽可加装密封圈，避免使用过程中灰尘、水汽沿柄身缝隙进入内部动力腔。叶轮部分采用等角度均分的十片直叶设计，

　　每片叶片的根部与中心轮毂做了圆弧过渡处理，避免应力集中导致的叶片根部断裂问题，叶片外缘做了15度的倾角翻边，一方面可以提升叶片整体的结构刚性，高速旋转时减少叶片的形变量，另一方面可以对径向甩出的气流做一定的导向作用，降低气流沿叶片边缘逸散的比例，提升出风效率。中心轮毂采用阶梯式结构，中心的轴孔做了D型切面设计，与驱动轴装配时可传递更大的扭矩，避免高速旋转时出现轴孔打滑的问题，轮毂外侧的环形凸台可对叶片根部形成二次支撑，进一步提升叶轮整体的抗形变能力。从安装边界来看，整个结构的回转直径控制在120mm范围内，柄身长度为180mm，柄身直径为16mm，柄尾加粗段直径为28mm，安装时仅需在设备壳体上开设直径17mm的过孔，

　　将柄身穿入后通过柄尾凸台定位即可，占用的安装空间极小，适配各类小型便携设备的内部布局。在实际使用场景中，这类风轮结构可搭配不同转速的微型电机实现不同的功能，搭配高转速电机时可作为手持式吹尘工具的风轮，用于清理设备缝隙内的积尘、加工碎屑，出风覆盖范围比常规窄嘴吹风头更广，清理效率更高；搭配中低转速电机时可作为小型桌面散热设备的出风部件，近距离送风时气流柔和且覆盖范围大，不会产生集中强风带来的不适感。设计过程中需要重点关注叶片的动平衡调校，由于是径向出风结构，每片叶片的重量差需要控制在0.1g以内，否则高速旋转时会产生明显的振动，通过柄身传递到握持部位影响使用体验，同时叶片与外围护网的间隙需要控制在3-5mm，

　　间隙过小容易出现叶片擦碰护网的问题，间隙过大则会导致气流回流，降低送风效率。另外，叶片的厚度从根部到外缘做了渐变处理，根部厚度为2.5mm保证结构强度，外缘厚度为1.2mm降低旋转时的风阻，兼顾结构强度与运行效率，柄身采用等直径设计，既方便注塑成型时的脱模，也能降低柄身加工的难度，适合批量生产。
