电机鼓风机集成组件结构设计方案

　　在工业通风散热、小型设备气动供给、家用送风类电器的配套结构选型中，这类集成式鼓风组件的结构合理性直接决定整套设备的运行稳定性与能效表现。不同于分体式电机与风叶的拼接结构，该总成将动力输出端与风轮腔体做了一体化集成设计，从根源上规避了分体装配带来的同轴度偏差问题，在批量生产的装配环节能减少至少三道对位校准工序，同时降低长期运行后因连接松动产生的振动异响风险。从实际应用场景来看，这类结构既可以直接作为小型工业设备的内置散热风源，配套在电控柜、小型激光加工设备、桌面型机床的侧部散热位，也可以经过风道参数调整后用于家用新风系统、小型除尘设备的负压发生端，甚至在部分车载通风装置、小型农用送风设备上也能适配，核心是通过紧凑的集成结构压缩安装占用空间，同时保证额定转速下的风压输出满足工况要求。

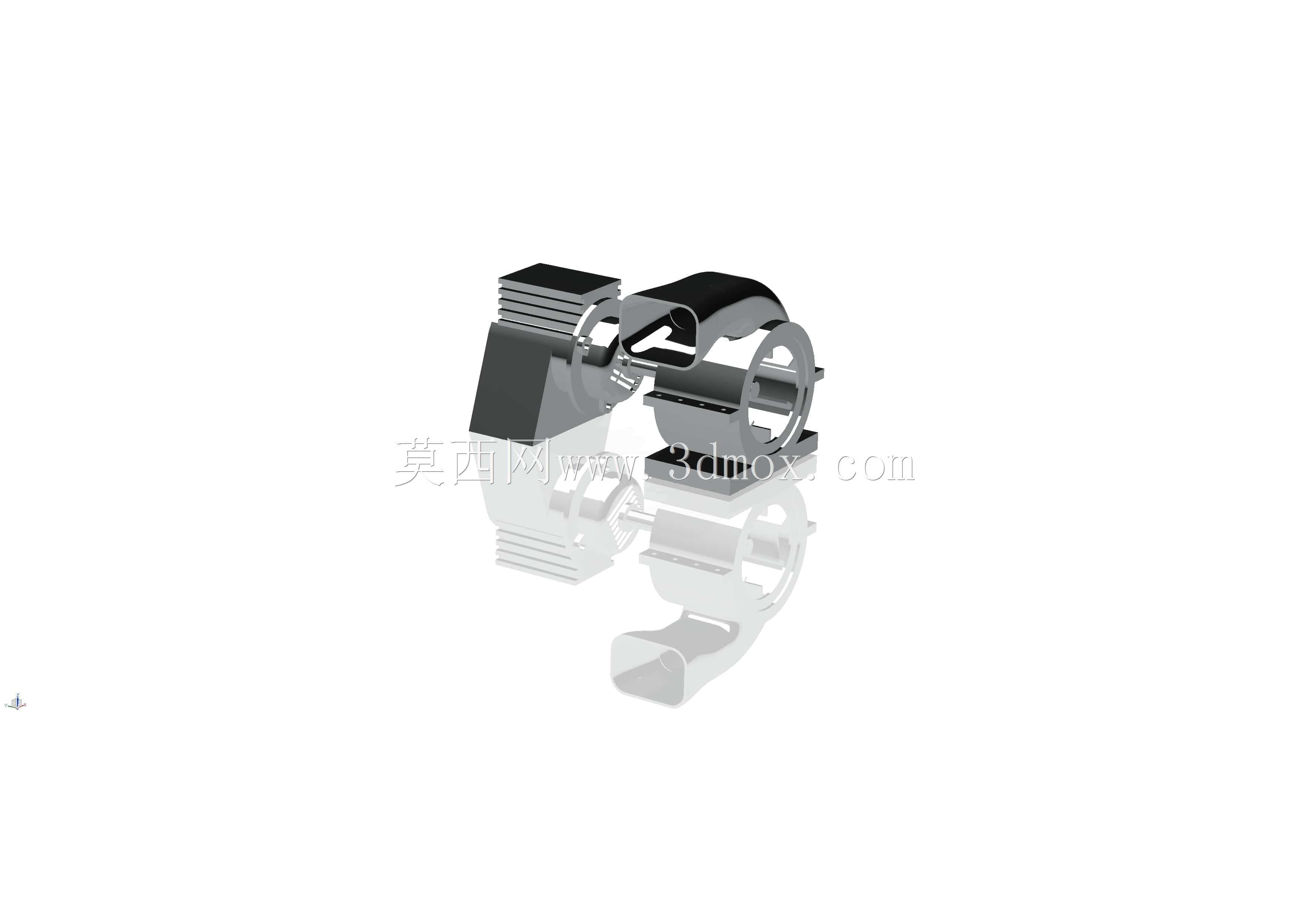

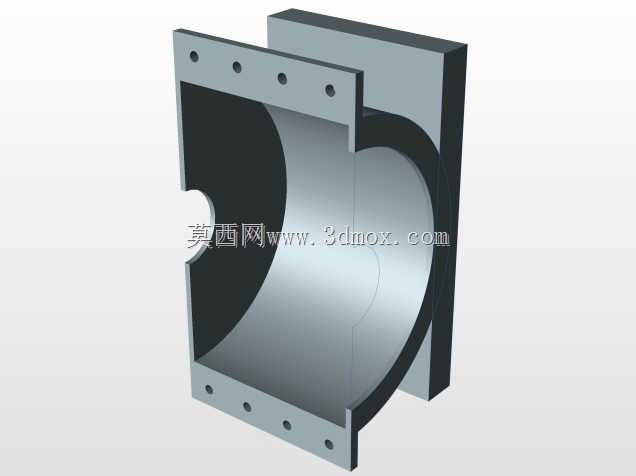

　　从设计思路层面拆解，整个总成的结构排布优先考虑了动力传递的最短路径：电机的输出轴直接与风轮的安装位做同轴配合，没有额外的传动连接结构，动力传递过程中的损耗被控制在极低水平。外壳部分采用了半包围式的承托结构，既包裹住电机的定子部分提供防护，又一体成型出风轮的容纳腔体，风道的导流曲面顺着风轮的旋转方向做了顺滑过渡，没有直角转折的风阻结构，能有效减少气流在腔体内部的紊流损耗，降低运行时的气流噪音。端盖部分与主壳体采用卡扣加定位销的配合方式，不需要额外的复杂连接件就能完成装配，后期维护时拆卸清理风轮积尘也十分便捷，不需要完全拆解整个总成就能接触到风轮与风道内部。

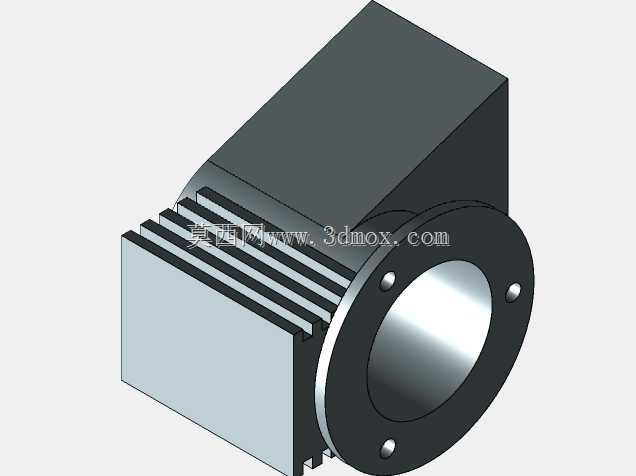

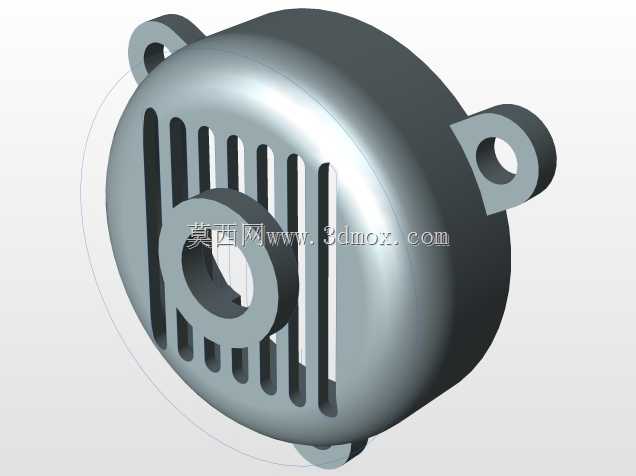

　　关于安装边界与尺寸适配，整个总成的安装基准面设置在电机壳体的底部平面，平面上预留了四个对称分布的安装孔位，孔位的间距按照通用小型动力组件的安装规范做了标准化设计，能直接适配多数现有设备的安装位，不需要额外做转接支架的设计。整个组件的轴向尺寸控制得十分紧凑，风轮腔体的外径与电机壳体的外径差值控制在合理范围，不会出现单侧突出过多导致的安装干涉问题，在空间局促的设备内部安装时，只需要预留出风轮侧的进风空间与出风口的对接空间即可，不需要为组件本身预留过多的冗余安装空间。进风侧的防护网格与壳体做了一体化设计，既能阻挡大尺寸杂物进入风轮腔体打坏风叶，又不会过多阻碍进风效率，网格的间隙尺寸经过反复校核，既满足防护安全要求，又将进风侧的风阻降到最低。

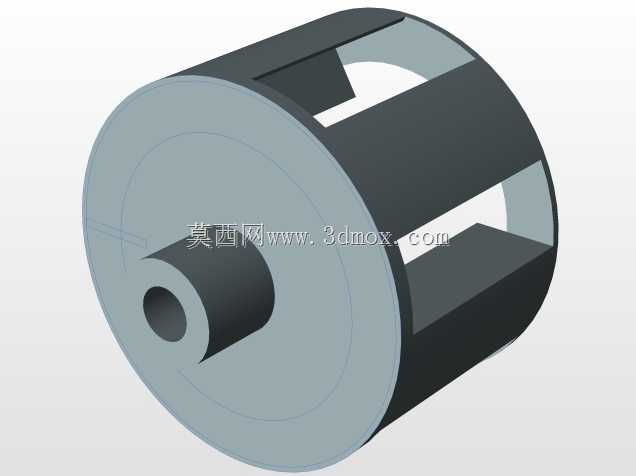

　　从功能特性的细节来看，整个总成的结构件之间的配合间隙都做了针对性设计：电机壳体与风道腔体的衔接处做了密封槽设计，装配时加装密封件就能避免风压泄漏，保证出风口的风压稳定；风轮的叶片采用后向式曲面设计，相比直叶片结构，同等转速下能输出更高的静压，同时运行噪音更低，适合对噪音控制有要求的应用场景；电机的定子固定位与壳体之间设置了减震缓冲的配合间隙，能吸收电机运行时产生的高频振动，避免振动传递到安装设备的其他结构上产生共振问题。在实际选型适配时，只需要根据需求的风压、风量参数匹配对应功率的动力内芯，不需要改动外部的壳体与安装结构，就能适配不同的工况要求，这种模块化的设计思路能大幅降低衍生型号的开发成本，缩短产品的迭代周期。

　　在三维建模的过程中，所有配合面的公差都按照通用机械加工的精度要求做了预留，壳体的壁厚设计兼顾了结构强度与轻量化要求，既不会因为壁厚过薄导致运行时产生结构形变，也不会因为壁厚过大造成材料浪费、整体重量超标。风道曲面的建模过程中经过了多次曲率调整，保证气流沿着曲面流动时不会出现气流分离的情况，减少能量损耗。整个装配体的配合关系完全按照实际生产的装配顺序设置，在做干涉检查时能完全模拟实际装配的全过程，提前发现结构设计中存在的装配干涉问题，减少后续开模、试生产阶段的设计变更次数。
