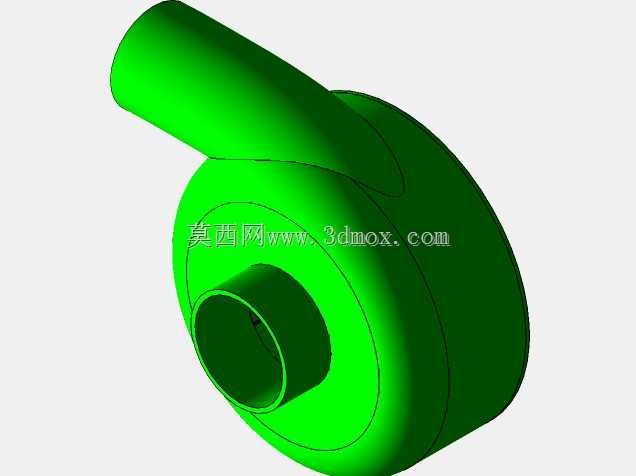

蜗壳式离心抽风机结构设计方案

项目分类:通用机械零部件 发布时间:2022-01-04 ID:485182
  • 蜗壳式离心抽风机结构设计方案
  • 蜗壳式离心抽风机结构设计方案

  在车间局部排风、小型设备散热、工位除尘这类对风压有一定要求的通风场景里,蜗壳式离心抽风机的应用占比一直不低,和轴流风机相比,它能在相同叶轮直径下提供更高的出口静压,适配带一定阻力的通风管路,不会因为管路弯头、滤网的压损出现风量骤降的问题。这款抽风机采用单进风蜗壳结构,进风口直接对接叶轮中心的集流区,气流沿轴向进入叶轮后,通过叶片的离心作用获得动能,再经蜗壳的流道导流,从切向的出风口排出,整个流道的型线设计遵循等环量原则,避免气流在蜗壳内部出现过大的涡流损耗,降低运行时的气动噪声。从结构组成来看,核心的叶轮采用前弯式叶片设计,相比后弯叶片,前弯结构能在相同转速下获得更高的风压,更适合小体积、高阻力的排风场景,

  叶轮和电机轴的连接采用直联式结构,省去了皮带传动的张紧结构和维护成本,整体轴向尺寸更紧凑,安装时不需要预留额外的皮带检修空间。蜗壳的壳体采用等厚壁面设计,壁面过渡圆角经过优化,在出风口位置做了扩压段处理,能将叶轮甩出的高速气流的部分动压转化为静压,提升风机的实际送风效率,出风口的法兰边预留了标准的螺栓孔位,可直接对接圆形通风软管或者硬管接口,不需要额外制作转接件。安装边界方面,这款风机的重心集中在蜗壳和电机的连接位置,底部预留了三个安装支脚的固定点位,支脚的安装孔位间距适配常规的设备机架安装尺寸,安装时需要保证进风口位置预留至少一倍叶轮直径的进气空间,不能直接贴靠墙面或者遮挡物,避免进气阻力过大导致风机负载升高、电机过热。

  在实际选型适配时,要注意这款风机的特性曲线属于陡降型,当管路阻力超过设计压损的30%时,风量会出现明显下降,更适合管路长度较短、弯头数量不多的局部排风场景,比如小型焊烟收集工位、设备机柜散热排风、实验室通风柜排风这类场景,不适合长距离的集中送排风系统。设计过程中,叶轮的动平衡等级按照G6.3级控制,叶轮和轴的配合采用过渡配合加顶丝固定的方式,避免运行过程中出现叶轮窜动,蜗壳和电机的连接法兰处做了止口定位,保证装配时的同轴度,降低运行时的振动值。进风口的集流器采用圆弧型入口设计,相比直筒型入口,能减少进气时的气流收缩损失,提升进气效率,集流器和叶轮进口的间隙控制在叶轮直径的千分之五以内,间隙过大会导致气流回流,降低风机效率,

  间隙过小则容易出现运行时的擦碰问题。日常使用中,这款风机的维护点主要集中在叶轮积尘清理,因为抽风机多用于排风场景,气流中携带的粉尘会附着在叶片表面,长期积累会破坏叶轮的动平衡,导致振动变大、噪声升高,设计时蜗壳的侧面预留了检修盖板,不需要完全拆下风机就能打开盖板清理叶轮积尘,降低后期维护的工作量。另外,电机的散热筋朝向和风机的出风口方向做了匹配,风机排出的气流不会直吹电机散热筋,避免气流中携带的粉尘堵塞电机散热通道,影响电机的散热效果,电机的接线盒位置设置在蜗壳的侧上方,避免管路凝露或者清理时的水滴进入接线盒引发电气故障。
