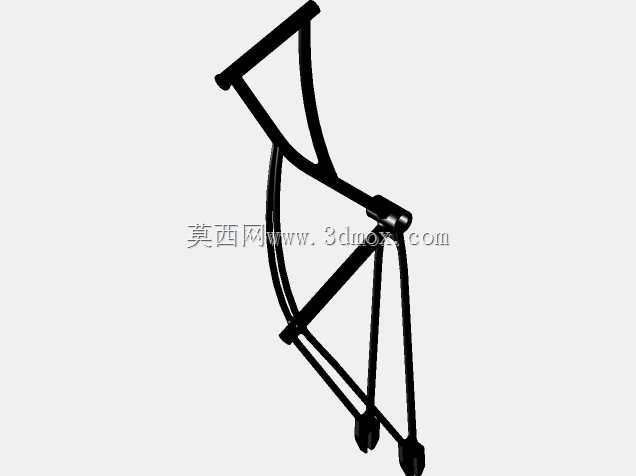

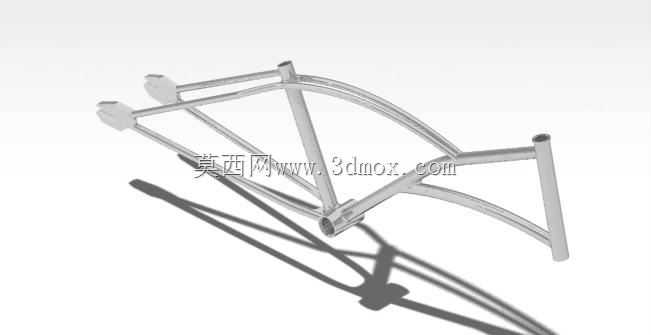

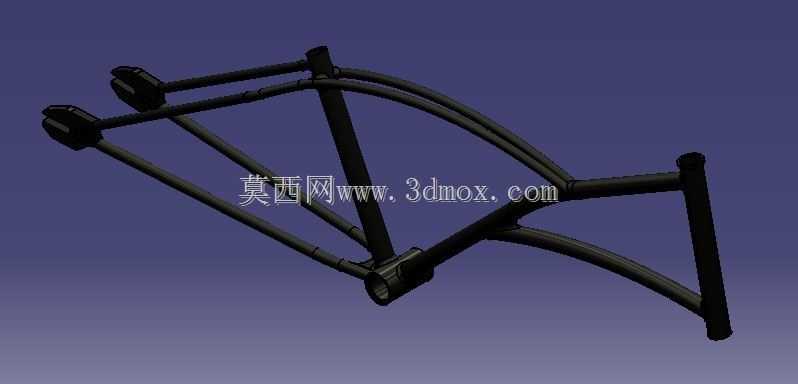

城市通勤自行车车架结构三维设计

　　日常城市通勤场景下的自行车车架，是整车承载与力传导的核心结构件，所有骑行过程中的载荷都会通过车架完成分散传递，设计阶段需要兼顾踩踏发力传导效率、颠簸路面的滤震表现以及不同身高用户的适配边界。这款车架采用经典的菱形双三角管材布局，上管、下管、座管、后上叉、后下叉通过焊接节点形成稳定的受力闭环，五通位置作为踩踏力的输入核心，做了局部壁厚加强处理，避免高频踩踏下的应力集中导致焊缝开裂。

　　从实际使用场景出发，日常通勤骑行的载荷工况相对复杂，除了骑行者自身的体重载荷，还要应对过减速带、坑洼路面的瞬时冲击，以及载人载物时的额外静载荷，因此管材选型上采用了变径薄壁圆管方案，头管位置适配标准的碗组安装尺寸，能够兼容市面上绝大多数通勤车的前叉舵管规格，无需额外做转接处理。座管位置的口径采用通用标准尺寸，用户可根据自身骑行习惯更换不同后飘量的座管，调整骑行姿态。后叉开档尺寸匹配常规通勤车的花鼓规格，能够直接适配单速或者内变速后轮组，降低后期维护更换的配件适配成本。

　　设计过程中优先考虑了骑行姿态的合理性，上管的倾斜角度经过反复调整，既保证了跨高的安全余量，避免用户上下车时卡裆，也让上管的受力路径更顺畅，不会出现局部弯矩过大的问题。后下叉的长度控制在兼顾发力与滤震的区间，过短的后下叉虽然踩踏响应更快，但会把路面的细碎震动直接传递到座垫位置，长时间骑行容易产生疲劳感，过长的后下叉则会让转向变得拖沓，城市穿行时不够灵活。后上叉采用了微弯的造型设计，在不额外增加结构重量的前提下，能够通过管材的微小形变吸收一部分后轮传递上来的震动，提升铺装路面骑行的舒适感。

　　安装边界方面，车架预留了标准的刹车安装位，可适配钳形刹或者悬臂刹等通勤车常用的刹车结构，走线孔位做了内藏式设计，既能够减少线管外露带来的锈蚀风险，也能让整车外观更简洁。五通位置的螺纹规格采用通用标准，能够兼容市面上绝大多数的牙盘组件，用户后期维护更换配件时不需要特殊定制零件。车架的整体几何设定偏向舒适取向，头管角度不会过于激进，转向时的容错率更高，适合日常通勤时的放松骑行姿态，不需要刻意压低身体，长时间骑行腰背部的负担更小。

　　从结构受力的角度来看，双三角的结构形式本身就具备极佳的结构稳定性，下管作为主要的承力构件，连接头管与五通位置，承受刹车时的纵向冲击力以及踩踏时的扭转力，因此下管的管径相对更粗，壁厚也做了梯度变化，靠近头管和五通的焊接位置壁厚更大，中间段适当减薄来控制整体重量。座管位置连接上管与下管的交汇节点，承受骑行者的全部体重载荷，该位置的焊缝做了平滑过渡处理，避免应力集中导致的疲劳断裂。后三角部分的后上叉与后下叉交汇于后钩爪位置，后轮的载荷通过后钩爪分散到两根管材上，再传递到车架主体结构，钩爪采用开口式设计，方便后轮的拆装与链条张紧度调整，日常补胎或者维护轮组时操作更便捷。

　　针对日常通勤的使用需求，车架的设计没有追求极致的轻量化，而是把结构可靠性放在第一位，管材的壁厚选择能够覆盖绝大多数普通体重用户的使用需求，即使偶尔载物或者经过颠簸路面，也不会出现结构变形的问题。整体外形没有多余的装饰性结构，所有的管材造型都服务于受力需求，焊接位置的处理平整，既能够减少应力集中点，也能降低后期涂装的处理难度。这款车架的几何尺寸适配绝大多数成年用户的身高范围，通过调整座垫高度和把立长度，就能适配不同身高的骑行者，适合作为城市通勤自行车、普通休闲自行车的主体承载结构使用，配件通用性强，后期维护成本低，能够满足日常短距离出行的全部使用需求。
