可调式重型管钳装配结构三维数模

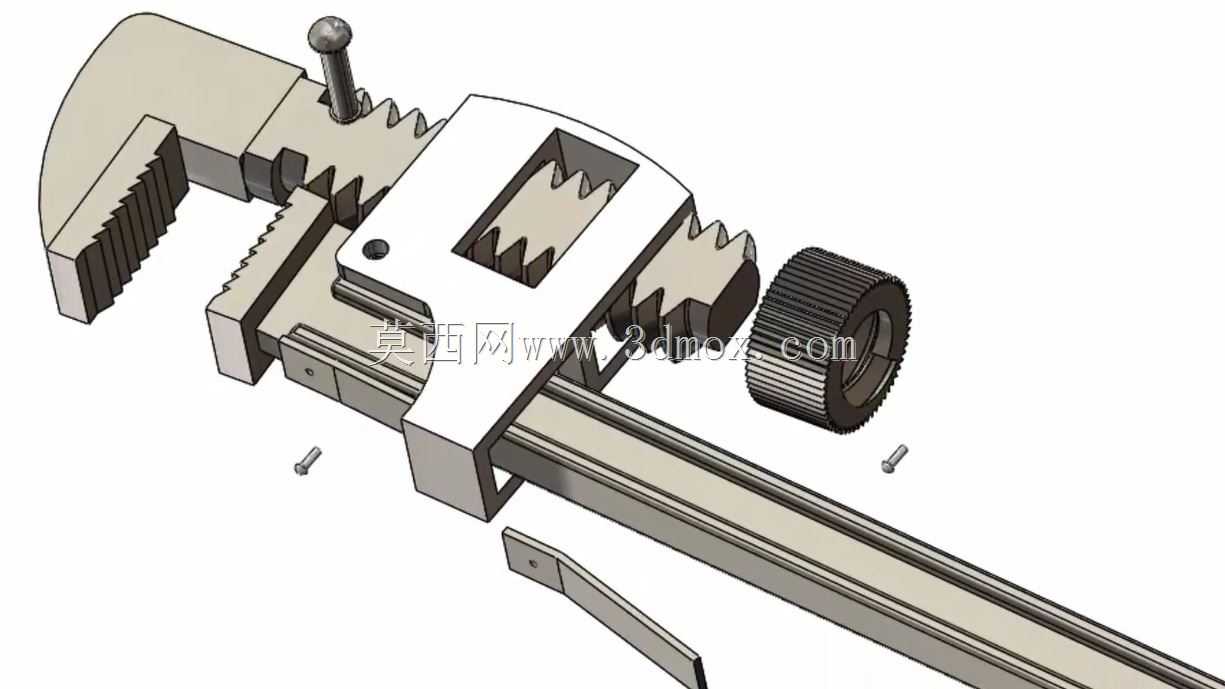

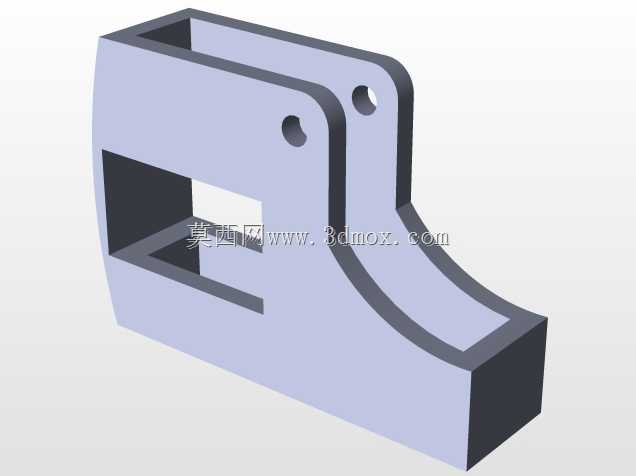

　　在民用给排水施工、工业油气管道运维、消防管路布设、设备管线检修等场景中，管钳是管路作业环节无法替代的手动夹持类工具，其核心作用是通过咬合结构抱紧圆形金属或非金属管件，提供足够的夹持扭矩，完成管件的旋紧、拆卸、校正等操作，相比普通活动扳手，管钳的齿形咬合结构能在圆形管件表面形成更大的接触摩擦力，避免施力过程中打滑损伤管件表面，同时可适配一定范围内不同外径的管路，无需频繁更换工具。这款可调式管钳的整体结构采用分体式装配设计，主要由固定钳身、活动钳口、调节齿条、调节旋钮、钳柄、锁紧销、复位弹片几个核心部件组成，固定钳身与长条形钳柄为一体化加工结构，是整个工具的受力主体，采用高强度合金钢材质设计，钳身头部加工有与活动钳口配合的滑动导轨槽，

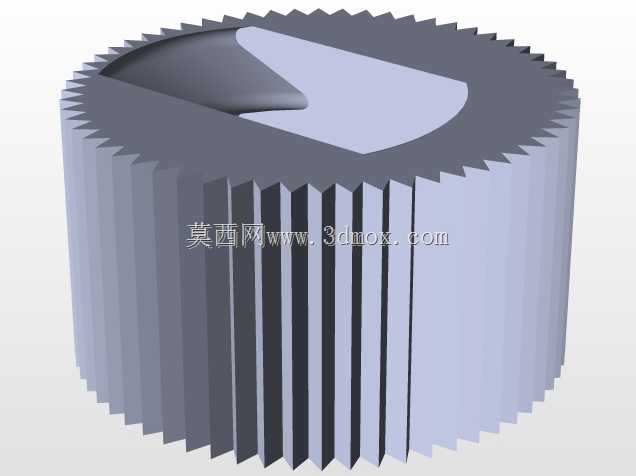

　　导轨槽的平行度公差控制在0.02mm以内，保证活动钳口滑动过程中无卡滞、无偏斜，咬合时上下钳口的齿面能保持平行贴合，避免局部应力集中导致齿部崩损。活动钳口的背部加工有与调节旋钮配合的直齿齿条结构，齿条模数为1.5，齿部经过高频淬火处理，硬度达到HRC55-60，保证长期调节使用过程中齿部不会出现磨损滑牙，调节旋钮为滚花外圆结构，外圆表面的直纹滚花深度0.3mm，即使手上沾有油污或水渍，也能通过手指转动旋钮快速调整钳口的开合尺寸，适配外径从10mm到60mm的常规管路，覆盖绝大多数家装、工业运维场景的常用管件规格。钳口的咬合齿采用不对称锯齿设计，齿尖朝向钳身尾部方向，当施加夹紧力时，齿尖会自然嵌入管件表面的氧化层或防腐层，

　　施力越大咬合越紧，不会出现反向打滑的问题，同时齿尖做了0.1mm的圆角钝化处理，避免过度咬合在薄壁管件表面留下过深的压痕，损伤薄壁不锈钢管、PVC衬塑管等易损管件的结构强度。钳柄部分采用长力臂设计，力臂长度与钳口最大开口尺寸的比例为8:1，按照手动工具的人机工程学受力设计，成年人单手握持施加300N的握力时，钳口位置可输出超过120N·m的夹持扭矩，足以满足DN50以下镀锌钢管的旋紧扭矩要求，无需额外加接延长套管，避免过载导致钳身断裂或管件变形。钳身内部的复位弹片安装在活动钳口尾部与固定钳身的卡槽之间，当松开调节旋钮时，弹片的弹力会推动活动钳口自动张开，无需手动拉动钳口即可快速调整开合尺寸，提升连续作业时的操作效率，

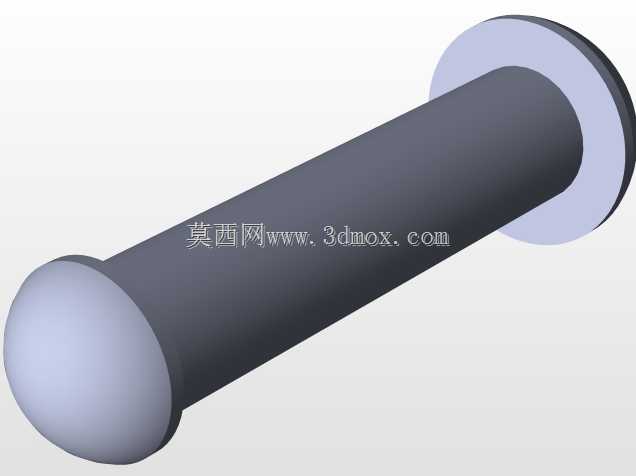

　　两个固定销轴分别用于限位调节旋钮的轴向位置和弹片的安装定位，销轴与安装孔采用H7/h6的间隙配合，装配后销轴两端做铆边处理，防止使用过程中销轴脱出导致工具散架。从安装边界来看，这款管钳在最大开口状态下的整体横向宽度为85mm，钳身厚度为18mm，可伸入狭窄的管路安装空间操作，比如吊顶内的给排水管接驳、设备夹缝内的油管拆装等场景，不会因为工具尺寸过大无法就位，最小闭合状态下钳口咬合面的间隙小于0.1mm，可夹持小直径的圆钢、螺栓等零件，实现一钳多用。设计过程中对钳身的受力薄弱位置做了加强筋处理，在固定钳头与钳柄的过渡位置设计了R5的圆弧过渡，避免应力集中导致长期使用后出现断裂，所有活动部件的配合面都预留了0.05mm的润滑脂存储间隙，日常维护时只需在齿条、导轨位置涂抹少量锂基脂，即可保证调节结构长期顺畅无卡滞。不同于普通轻型管钳的薄钢板冲压结构，这款重型管钳的所有受力部件均采用锻造件加工，整体强度比冲压结构高40%以上，可承受一定的敲击载荷，在管路锈蚀咬死的场景下，可适当敲击钳柄尾部辅助松动管件，不会出现钳身变形的问题，同时钳柄尾部设计有挂孔，不用时可悬挂在工具架上，减少存放空间占用，也避免工具随意堆放导致齿部磕碰损伤。
