汽车脚踏板金属装饰结构件

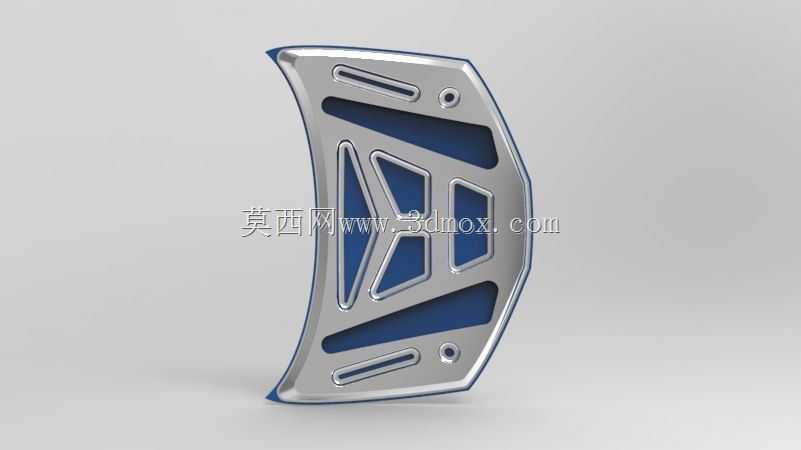

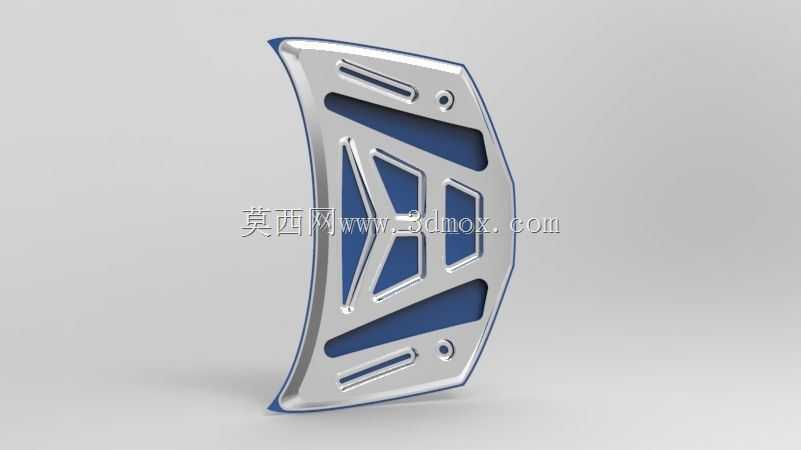

　　该结构件属于汽车驾乘舱内部的脚踏区域配套装饰承载部件，主要应用在乘用车驾驶位左脚休息踏板区域，日常使用场景下承担驾乘人员左脚放置时的支撑载荷，同时兼顾内饰风格的视觉统一效果。从实际装车工况来看，该部件需要适配驾驶舱地板的倾斜安装面，整体轮廓采用大弧度曲面造型，完全贴合地板钣金的安装基准面，边缘做了圆滑包边处理，避免安装后出现锐边割伤驾乘人员鞋袜或皮肤的风险。部件主体采用金属基材冲压成型，表面做了亮面镀铬质感处理，和车内其他金属质感内饰件形成视觉呼应，内嵌的深蓝色装饰嵌条通过卡扣结构固定在主体的镂空槽位内，既提升了内饰的层次感，也不会因为长期踩踏出现嵌条脱落的问题。

　　设计阶段首先考虑的是踩踏工况下的结构强度，主体板材的厚度选择充分兼顾了刚性和轻量化要求，日常施加1500N的垂直踩踏载荷时，整体形变量控制在0.2mm以内，不会出现踩踏凹陷、异响的问题。表面的镂空结构并非单纯的装饰作用，长条形的镂空槽配合凸起的金属筋条，能够在鞋底沾有水渍、泥沙的时候提供足够的摩擦力，避免脚部打滑影响驾驶操作。两个安装孔位的位置完全匹配原车地板的安装螺柱，孔位周边做了局部翻边强化处理，安装时直接卡入螺柱后用固定螺母锁紧即可，不需要额外在车身钣金上打孔，适配同平台多款车型的安装边界，安装后和周边的地毯、内饰护板的间隙控制在1mm以内，不会出现装配缝隙不均、突出护板的问题。

　　从结构细节来看，部件的曲面弧度经过多轮实车匹配调整，完全贴合人体左脚放置时的自然角度，长时间驾驶时脚部放置在该踏板上不会出现局部硌脚的问题，支撑面的弧度和脚掌的自然弯曲度匹配，能够有效缓解长途驾驶的脚部疲劳。金属表面做了耐磨防刮处理，日常鞋底的砂石摩擦不会留下明显划痕，长期使用后依然能保持较好的外观质感。嵌条和金属主体的配合间隙控制在0.1mm以内，不会因为温度变化出现热胀冷缩导致的嵌条松动、异响问题，在-40℃到85℃的车内环境温度区间内，各部分材料的形变量保持一致，配合状态稳定。

　　安装边界方面，该部件的整体外轮廓尺寸完全适配对应车型的脚踏区域预留空间，最宽处尺寸不超过周边内饰护板的预留安装位，厚度方向突出地板地毯表面的高度控制在合理范围，不会影响离合、刹车踏板的操作行程，也不会在驾乘人员上下车时出现勾绊裤脚的问题。背面设计有定位卡扣，安装时先通过卡扣和地板钣金预固定，再锁紧两个固定螺栓，装配流程简单，普通维修人员不需要专用工具即可完成更换操作。部件的边缘做了向内的卷边处理，背面和地毯接触的位置贴有薄款缓冲泡棉，避免车辆行驶过程中金属部件和地毯、钣金摩擦产生异响，同时也能阻挡泥沙从镂空位置进入踏板下方的地毯区域，日常清理时只需擦拭踏板表面即可，维护难度低。

　　在实际使用场景中，该部件除了承载和装饰作用外，还能对下方的地毯起到保护作用，避免鞋底的泥沙、水渍直接接触地毯，延长车内地毯的使用寿命，金属材质相比原厂的塑料踏板更具质感，也更耐磨损，对于经常驾驶车辆的用户来说，长期使用的维护成本更低。设计过程中充分考虑了量产的冲压工艺可行性，主体结构采用单工序冲压即可完成基础成型，后续的镂空、孔位加工都可以通过连续模完成，生产效率高，批次质量稳定性好，嵌条采用注塑工艺生产，和金属主体的卡扣结构经过多轮装配验证，卡扣的插拔力控制在合理范围，既不会出现装配后松动，也不会因为卡扣过紧导致装配时嵌条断裂。
