透明壳体PN10四通式流体控制构件

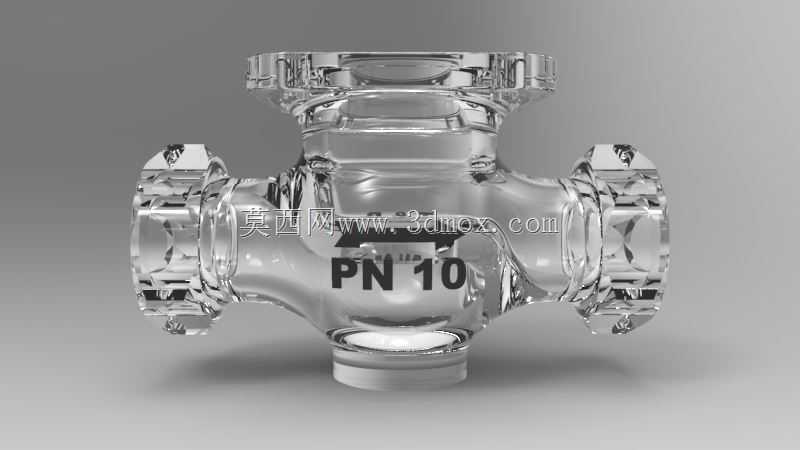

　　在民用给排水、化工流体输送、暖通循环管路的现场布设场景里，这类四通式流体控制构件的应用覆盖了多支路介质分流、合流的核心需求，区别于常规两通截断类阀件，它能在单一安装点位实现三个垂直方向的管路对接，减少管路中弯头、三通的拼接数量，降低整条管线的泄漏点概率，尤其适合空间局促的设备内部管路集成，比如小型换热机组的支路分配、实验台流体管路的多通路切换工位，都能看到这类结构的实际应用。从实际功能来看，该构件的核心作用是在额定1.0MPa的工作压力下，实现多支路介质的通断控制或者流向切换，透明壳体的设计并非仅为展示效果，在实际工程场景中，运维人员可以直接透过壳体观察内部介质的流动状态、是否存在杂质沉积、密封件是否出现磨损渗漏，无需拆解管路就能完成初步故障排查，大幅降低日常运维的拆解工作量，这一设计在对介质洁净度有要求的净水设备、药剂输送管路中实用性极强，能快速判断管路是否存在堵塞、气阻等常见问题。

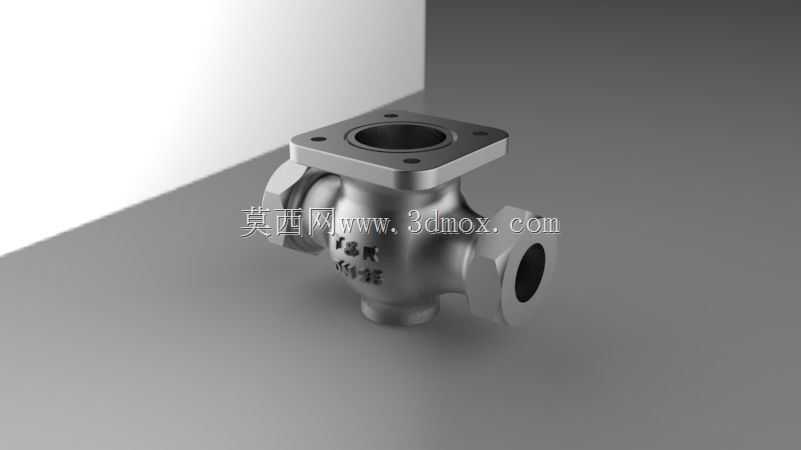

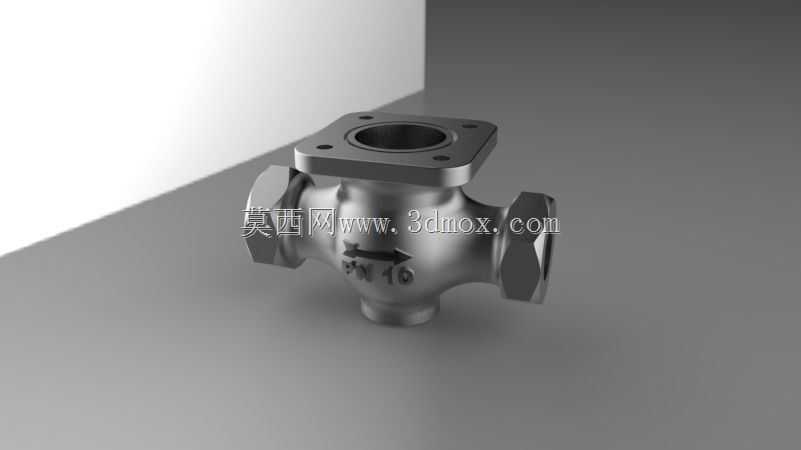

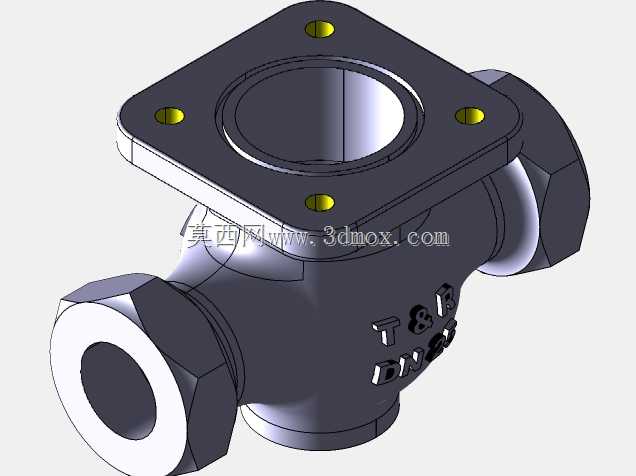

　　从设计思路层面拆解，整个构件采用对称式结构布局，四个连接端的轴线处于同一垂直相交平面，其中上端为阀杆安装集成端，预留了标准的执行器安装接口，既可以适配手动旋钮操作，也能加装电动、气动执行机构实现远程自动控制，三个介质流通端的接口尺寸保持统一，采用外螺纹卡套式连接结构，安装时无需焊接，仅需通过配套卡套螺母就能完成和金属管路、塑料管路的密封对接，适配不同材质的输送管路需求。壳体的壁厚设计经过承压校核，在PN10的额定压力下，壳体的应力分布均匀，拐角位置都做了圆弧过渡处理，避免应力集中导致的壳体开裂，内部流道采用流线型设计，没有直角突变结构，能减少介质流经时的局部阻力，降低管路系统的输送能耗，同时避免杂质在拐角位置沉积造成流道堵塞。

　　关于安装边界与尺寸适配，该构件的三个横向连接端的中心距保持一致，安装时需要预留足够的操作空间，尤其是上端阀杆位置，要预留执行器安装或者手动操作的空间，避免和周边管路、设备构件产生干涉；底部的定位端可以搭配配套的固定支架，将构件稳定固定在安装基座上，避免管路运行时的振动导致接口松动渗漏。连接端的螺纹规格适配常规工程中常用的流体管路标准，安装时无需额外加工转接件，直接和同规格管路对接即可，整体安装高度控制在常规管路布设的空间范围内，不会额外占用过多竖向安装空间，适配吊顶内、设备夹层等狭小空间的管路安装需求。在实际选型匹配时，需要注意该构件的适用介质温度范围，透明壳体材质适配常温流体输送，若用于高温介质输送场景需要更换对应耐温材质的壳体版本，同时安装时要注意介质流向和壳体标识的匹配，避免反向安装导致密封件提前磨损，影响整体使用寿命。日常维护时，仅需定期透过透明壳体观察内部密封副的状态，若出现渗漏迹象再拆解更换密封件即可，无需定期拆解检修，能大幅降低管路系统的全生命周期维护成本。
