透明结构快开式直角出水控水阀

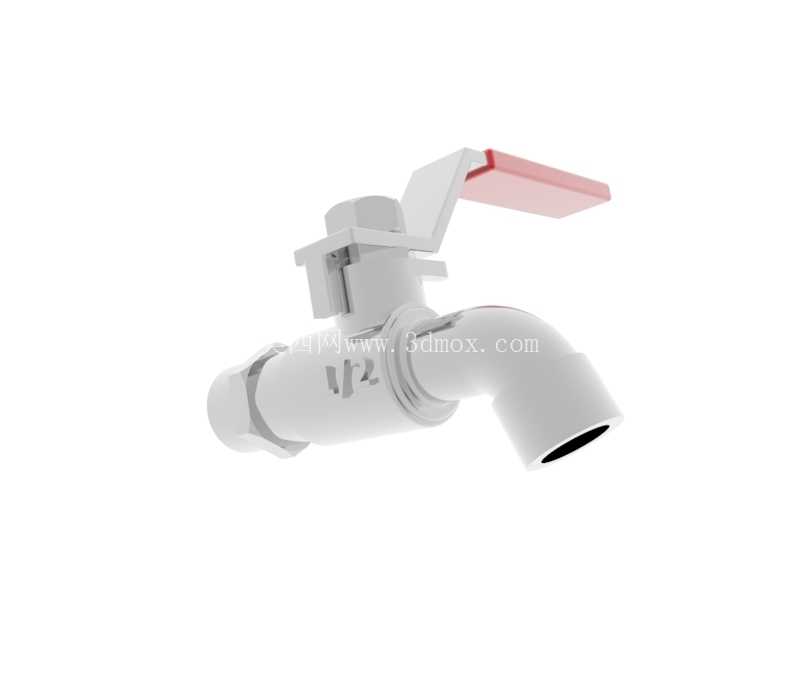

这款控水阀采用直角式通径设计，进水端与出水端呈90度垂直布局，适配多数民用供水、小型工业循环水支路的管路走向，可直接串接在PPR、PVC等材质的水平管路末端，向下引导水流至接水点位，无需额外加装弯头转接，减少管路接头数量的同时，也降低了多接头带来的渗漏风险。阀体内部的流道做了圆弧过渡处理，没有直角突变的结构，水流经过时不会产生明显的紊流与水阻，常规市政供水压力下，通流能力可以满足单路出水点的最大流量需求，不会出现供水不足、水流发散的问题。

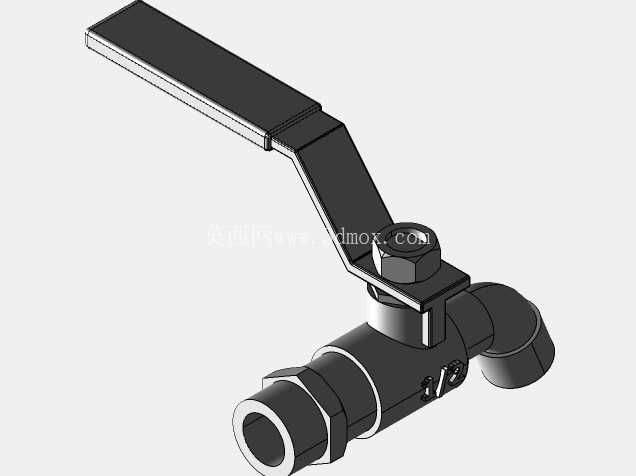

从结构设计来看，阀芯采用上装式集成结构，手柄扳动角度为90度，从水平关闭位置向上扳动至垂直位置即为全开状态，操作行程短，开关动作干脆，没有多余的空行程，日常使用时可以快速完成水流的通断控制，手柄表面做了加宽的按压接触面，即使手部沾水或者戴薄劳保手套操作，也能轻松施力，不会出现打滑的情况。阀芯与阀体的密封面采用软硬复合密封结构，硬密封部分承担流道的压力承载，软密封部分实现零渗漏的密封效果，在长期频繁开关的工况下，密封面不会因为磨损出现关闭不严、滴漏的问题，使用寿命相比传统橡胶密封结构有明显提升。

阀体的整体外形做了紧凑化设计，进水端的外螺纹接口长度控制在常规安装的标准范围内，安装时不需要额外裁短管路，拧入对应的内螺纹接头后，阀体不会过度突出墙面或者安装面，适配暗装、明装等不同的管路安装场景。出水端做了内凹式的起泡器安装位，可以直接加装标准规格的起泡器或者出水网嘴，不需要额外加装转接头，出水水流可以通过起泡器进行整流，避免水流飞溅。阀体的安装边界充分考虑了日常维护的空间需求，手柄扳动的全行程范围内，没有突出的结构干涉，即使安装在狭窄的柜体内部或者设备夹层里，也能顺利完成开关操作，后期如果需要更换阀芯，只需要拆掉顶部的压盖就可以直接取出阀芯，不需要把整个阀体从管路上拆下来，维护操作十分便捷。

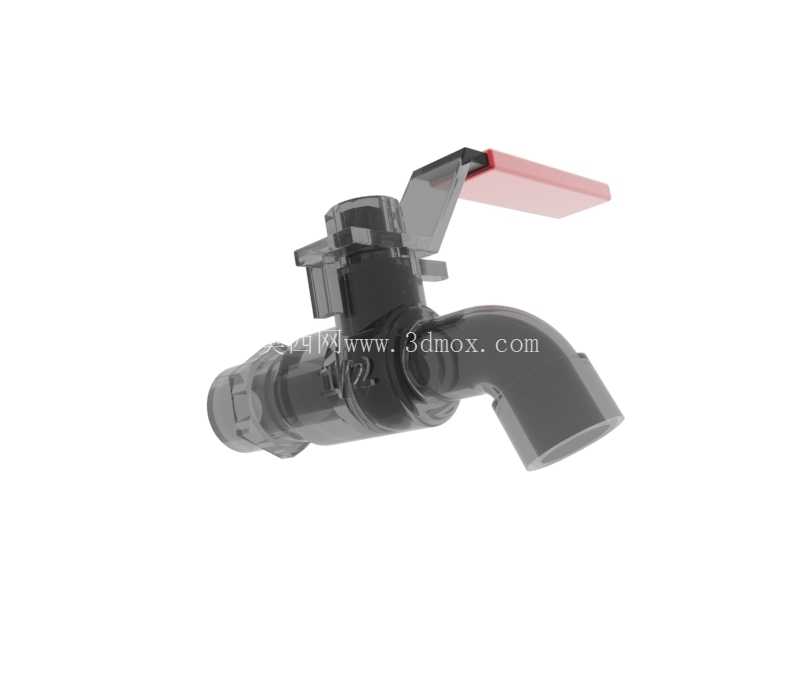

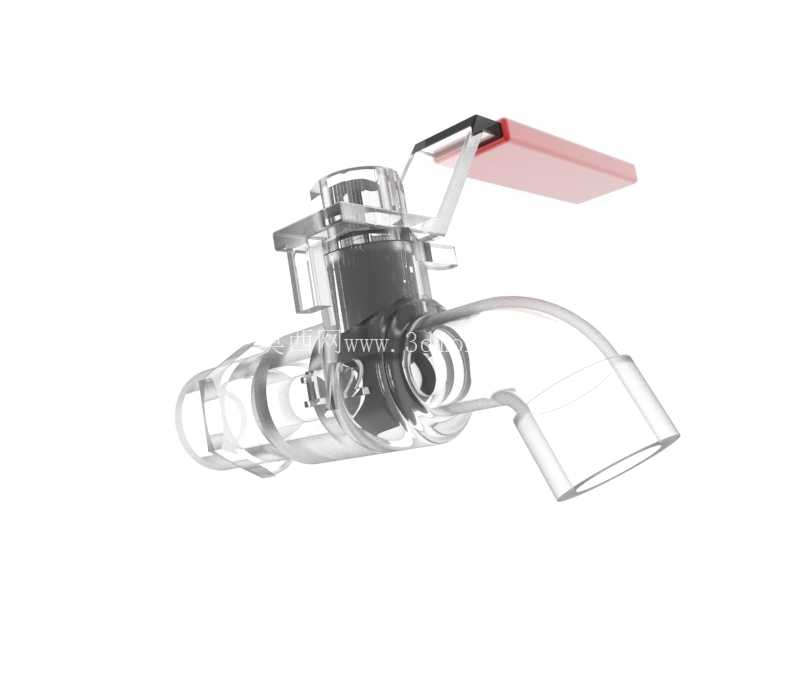

在实际应用场景中，这款控水阀既可以用在家居卫浴的供水点位，作为面盆、拖把池的出水控制阀门，也可以用在小型实验设备、循环水冷却系统的支路上，作为支路水流的通断控制部件。透明的壳体结构可以让使用者直观看到内部阀芯的工作状态，以及水流的通断情况，在设备调试阶段，可以快速判断阀门是否处于正确的开关位置，不需要额外加装水流指示器就能确认管路状态。阀体的壁厚经过强度校核，在1.6MPa的常规供水压力下不会出现变形、开裂的问题，接口处的密封槽尺寸符合通用管路配件的标准，安装时使用常规的生料带或者密封圈就能实现可靠密封，不需要定制专用的密封配件。

设计过程中，针对传统直角阀容易出现的手柄干涉、流道水阻大、维护困难等问题做了针对性优化：手柄的旋转轴位置向进水端方向偏移了一定距离，避免手柄扳动时与墙面或者安装面发生磕碰；流道的通径尺寸与接口通径保持一致，没有做缩径处理，保证水流的通畅性；顶部的压盖采用标准六角外形，使用普通活动扳手就能完成拆装，不需要专用工具。整个阀体的外部没有多余的凸起结构，表面光滑流畅，不容易积留污渍，日常清洁时只需要擦拭表面就能保持整洁，适配不同装修风格的使用场景，也能满足工业设备外观整洁的设计要求。
